Ограничитель перенапряжений 4P 80кА B 420В ОП-101 | 18022DEK DEKraft APC

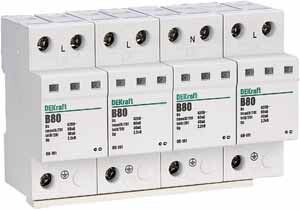

Ограничитель перенапряжения четырехполюсный 80 кА класс B 420 В ОП-101 от DEKraft предназначен для защиты электрооборудования от импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами. Артикул 18022dek соответствует серийному решению DEKraft ОП-101, рассчитанному на установку в силовые щиты и распределительные устройства.

Назначение и область применения

Ограничитель перенапряжения четырехполюсный 80 кА класс B 420 В ОП-101 используется для защиты электрических сетей переменного тока от высоковольтных импульсов. Устанавливается на входе объекта - в главном распределительном щите (ГРЩ), вводно-распределительном устройстве (ВРУ), либо в местах подключения чувствительной нагрузки. Подходит для промышленных объектов, офисных зданий, ЖКХ, энергообъектов и других систем с трехфазным питанием 400 В.

Технические характеристики

• Тип: Ограничитель импульсных перенапряжений класса B
• Номинальное напряжение: 400 В AC
• Номинальный импульсный ток (I_n): 80 кА
• Предельная отключающая способность: 80 кА
• Уровень напряжения защиты (U_p): 2,2 кВ
• Количество полюсов: 3+N/PE - четыре полюса, включая нейтраль и защитный проводник
• Ширина: 8 модулей (4 × 18 мм)
• Способ монтажа: на DIN-рейку 35 мм
• Максимальное сечение подключаемого кабеля: 30 мм2 (для внешних соединений), 25 мм2 (для внутреннего зажима)
• Степень защиты: IP20 - защита от прикосновения и крупных частиц, не предназначена для уличной установки
• Рабочая температура: от -20 C до +60 C
• Климатическое исполнение: УХЛ4 - для эксплуатации в закрытых помещениях с умеренным и холодным климатом
• Сигнализация: оптическая индикация состояния (зеленый/красный цвет)
• Нормативный документ: ГОСТ Р 51992-2002

Совместимость и монтаж

Ограничитель перенапряжения четырехполюсный 80 кА класс B 420 В ОП-101 совместим с любыми щитами, имеющими стандартную DIN-рейку 35 мм. Монтаж выполняется в соответствии с требованиями ПУЭ: перед устройством должна быть установлена автоматическая защита (например, предохранитель или автоматический выключатель) на ток не более 125 А. Кабели подключаются к верхним и нижним клеммам - максимальное сечение жилы 25 мм2 для медных проводников. Для многожильных кабелей рекомендуется применение наконечников. Нейтральный и защитный проводники должны быть подключены отдельно, без перемычек между N и PE внутри щита.

Безопасность и стандарты

Ограничитель перенапряжения четырехполюсный 80 кА класс B 420 В ОП-101 соответствует ГОСТ Р 51992-2002 и требует обязательной координации с другими уровнями защиты (класс C/D) для полноценной системы защиты. Устройство имеет оптическую индикацию отказа - при выходе из строя красный индикатор показывает необходимость замены. Не допускается использование в цепях постоянного тока или с напряжением выше 440 В.

Преимущества

• Высокая мощность защиты - 80 кА обеспечивает надежную работу даже при прямых ударах молнии
• Четыре полюса (3+N/PE) обеспечивают комплексную защиту всех проводников, включая нейтраль и землю
• Оптическая сигнализация позволяет оперативно диагностировать состояние устройства без демонтажа
• Совместимость с проектным ассортиментом DEKraft - легко интегрируется в существующие решения
• Устойчивость к широкому диапазону температур - работает в неотапливаемых помещениях зимой

Ограничения применения

• Не применяется вне помещений - степень защиты IP20 исключает воздействие воды, пыли и агрессивной среды
• Не предназначен для работы в цепях постоянного тока
• Требует наличия защитного автомата на входе - самостоятельное отключение при аварии невозможно
• Запрещено использовать при напряжении свыше 440 В - превышение может повлечь пробой элементов
• Не подходит для защиты оборудования с частотой выше 60 Гц

Примеры использования

• Защита ВРУ в многоэтажном жилом доме
• Установка в ГРЩ промышленного цеха с частотными преобразователями
• Функциональная часть распределительного щита на элеваторе или насосной станции
• Подключение рядом с серверной, системами автоматизации или медицинским оборудованием

Практические советы

• При проектировании системы защиты используйте ОП-101 как первый этап (класс B), затем добавьте устройства класса C/D ближе к нагрузке
• Обязательно проверяйте посадочные размеры - ширина 8 модулей требует свободного места в щите
• Проверяйте индикатор после каждого грозового сезона - замена требуется при появлении красного цвета
• Не забывайте про правильное заземление - эффективность защиты зависит от качества контура заземления
• Для удобства обслуживания оставляйте доступ к устройству - не закрывайте его крышками или другими компонентами
