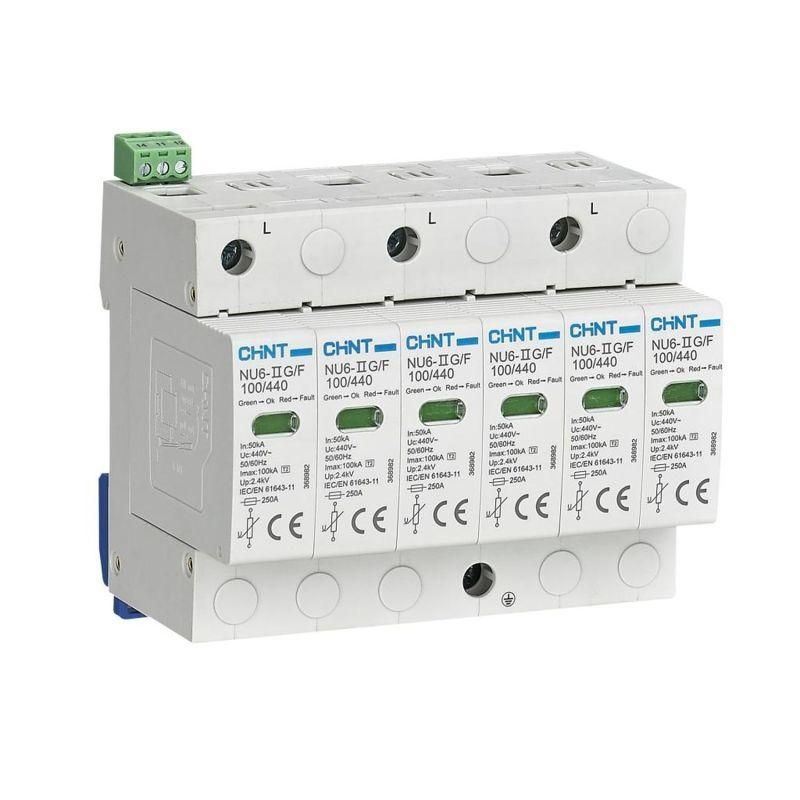

Ограничитель импульсных перенапряжений NU6-IIG 3п In=40кА Uc=440В Im=100кА (R) CHINT 368974

Ограничитель импульсных перенапряжений NU6-IIG 3P In=40кА Uc=440В Im=100кА (R) от бренда CHINT предназначен для защиты электрооборудования от грозовых и коммутационных перенапряжений в трёхфазных сетях с напряжением до 440 В. Устройство устанавливается на DIN-рейку и обеспечивает надёжную работу в условиях повышенной опасности - например, на объектах с высокой вероятностью попадания молнии.

Назначение и область применения

Ограничитель импульсных перенапряжений NU6-IIG 3P In=40кА Uc=440В Im=100кА (R) защищает оборудование от кратковременных выбросов напряжения, вызванных молниями, авариями в ЛЭП или включением крупных нагрузок. Подходит для установки в распределительных щитах жилых, промышленных и коммерческих зданий. Применяется в сетях с системами заземления TN, TT и IT. Особенно эффективен там, где есть чувствительная автоматика, частотные преобразователи, PLC, серверы или системы управления.

Технические характеристики

• Номинальное напряжение переменного тока (U_c): 440 В - позволяет работать в трёхфазных сетях 400 В с запасом по напряжению;
• Номинальный разрядный ток (I_n): 40 кА - способен выдерживать типичные импульсы средней силы;
• Максимальный импульсный ток разряда (I_m): 100 кА - обеспечивает защиту даже при прямом или близком ударе молнии;
• Уровень напряжения защиты (U_p): 2 кВ - максимальное напряжение, которое пройдёт через устройство к защищаемому оборудованию;
• Количество полюсов: 3P - защита всех фаз трёхфазной сети;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли - требует установки внутри закрытого шкафа;
• Ширина модуля: 36 мм - из-за высокой мощности (100 кА) занимает больше места, чем стандартные устройства 18 мм;
• Монтаж: на DIN-рейку 35 мм - совместим со всеми стандартными щитами.

Совместимость и монтаж

Ограничитель импульсных перенапряжений NU6-IIG 3P In=40кА Uc=440В Im=100кА (R) монтируется на стандартную DIN-рейку 35 мм. Для подключения используются медные провода сечением от 1,5 до 25 мм2. Обязательно соблюдать минимальную длину подводящих проводов - не более 0,5 м, чтобы не снижать эффективность защиты. Устройство имеет три входа и три выхода - подключение выполняется последовательно: фазы L1, L2, L3. Ноль и PE не проходят через него - они подключаются напрямую к шинам. Работает в паре с основным автоматическим выключателем - рекомендуется использовать с предохранителем или автоматом на 63–100 А.

Безопасность и стандарты

Ограничитель импульсных перенапряжений NU6-IIG 3P In=40кА Uc=440В Im=100кА (R) соответствует требованиям IEC 61643-11 и ГОСТ Р 51992-2002. Прошёл испытание импульсом тока 8/20 мкс - что подтверждает соответствие классу I (первичная защита). Устройство не содержит свинца и других токсичных компонентов, соответствует RoHS. После срабатывания не требует замены - работает многократно, пока не достигнет предельного числа импульсов (обычно >1000).

Преимущества

• Высокая мощность защиты (100 кА) - подходит для зон с высокой грозовой активностью;
• Низкий уровень ограничения напряжения (2 кВ) - минимизирует риск повреждения чувствительной электроники;
• Фиксированный корпус шириной 36 мм - удобен для планирования места в щите;
• Индикация состояния работы - встроенная сигнализация показывает, когда устройство вышло из строя;
• Поддержка всех распространённых систем заземления (TN, TT, IT) - универсальное решение.

Ограничения применения

• Не предназначена для установки на открытом воздухе - степень защиты IP20 исключает использование вне герметичных шкафов;
• Не защищает от постоянного тока - применяется только в цепях переменного тока 50/60 Гц;
• Не заменяет внутреннюю защиту оборудования - является частью многоступенчатой системы (необходимы вторичные ограничители рядом с чувствительными приборами);
• Не рассчитана на длительные перегрузки - при длительном превышении U_c = 440 В возможен выход из строя.

Примеры использования

• Главный ввод в промышленный цех - защита станков, насосов, систем автоматизации;
• Щитовая офисного здания - предотвращение повреждения серверов, UPS, компьютеров;
• Объекты энергообеспечения - распределительные пункты, трансформаторные подстанции;
• Жилые дома с глубокими вводами - защита этажных щитов от перенапряжений, передаваемых по ЛЭП.

Практические советы

• Выбирая между NU6-IIG 3P In=40кА Uc=440В Im=100кА (R) и аналогом с меньшим током (например, 40 кА), ориентируйтесь на местную грозовую активность - в регионах с частыми грозами лучше взять максимум;
• Проверьте посадочные размеры: ширина 36 мм требует свободного места на рейке - не забудьте зарезервировать место для других устройств;
• Перед установкой убедитесь, что система заземления выполнена правильно - без качественного PE защита будет неэффективна;
• После каждого серьёзного грозового удара проверяйте индикатор состояния - если он красный, устройство необходимо заменить;
• Не используйте этот ограничитель как единственную меру защиты - всегда дополняйте его вторичными устройствами (класс II) возле оборудования.
