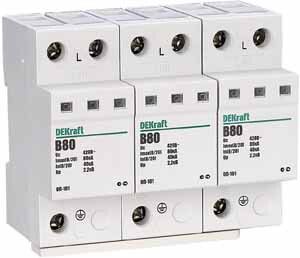

Ограничитель перенапряжений 3P 80кА B 420В ОП-101 | 18021DEK DEKraft APC

Ограничитель перенапряжения ОП-101, ОП101-3P-080-B от DEKraft предназначен для защиты электрооборудования от импульсных перенапряжений, вызываемых грозовыми разрядами и коммутационными процессами. Устройство устанавливается в распределительных щитах и обеспечивает надёжную работу систем с напряжением до 400 В переменного тока.

Назначение и область применения

Ограничитель перенапряжения ОП-101, ОП101-3P-080-B применяется для защиты сетей переменного тока от высоковольтных импульсов, таких как молнии, скачки напряжения после включения мощной нагрузки или аварийные режимы. Подходит для установки в главных распределительных щитах (ГРЩ), вводно-распределительных устройствах (ВРУ), групповых щитах и рядом с чувствительным оборудованием - например, частотными преобразователями, PLC, насосами, конвейерами.

Технические характеристики

• Тип: Ограничитель импульсных перенапряжений класса B (по ГОСТ Р 51992-2002)
• Номинальное напряжение: 400 В AC
• Максимальный разрядный ток (I_imp): 80 кА
• Отключающая способность: 80 кА
• Количество полюсов: 3
• Защитное напряжение (U_p): ≤2200 В
• Максимальное сечение кабеля: 30 мм2
• Максимальное сечение проводника: 25 мм2
• Степень защиты: IP20 - противостояние крупному пылевому воздействию, но не герметичен
• Ширина: 3 модуля × 18 мм = 54 мм
• Способ монтажа: на DIN-рейку 35 мм
• Диапазон рабочих температур: от -20 C до +60 C
• Климатическое исполнение: УХЛ4 - для работы в помещениях с умеренным и холодным климатом, возможна повышенная влажность
• Сигнализация: оптическая индикация состояния (зелёный/красный цвет)

Совместимость и монтаж

ОП-101, ОП101-3P-080-B совместим со всеми типами DIN-реек шириной 35 мм, используемых в промышленных и жилых щитах. Для подключения используются медные провода сечением до 25 мм2 - более толстые кабели требуют переходных зажимов. Монтаж выполняется без инструментов: устройство фиксируется защёлкой на рейке. После установки проверьте плотность контакта и правильность подключения фаз L1–L3 и PE. Нулевой проводник N не требуется подключать - устройство работает между фазами и землёй.

Безопасность и стандарты

Ограничитель соответствует требованиям ГОСТ Р 51992-2002, который регламентирует применение устройств защиты от импульсных перенапряжений в электрических установках. Класс B указывает на то, что устройство предназначено для установки на входе объекта - первичной защиты перед вторичными уровнями (класс C/D). Индикация работоспособности позволяет оперативно выявить отказ и заменить элемент до выхода из строя оборудования.

Преимущества

• Высокая энергоёмкость - способен рассеивать энергию грозового разряда до 80 кА без повреждения
• Низкое защитное напряжение (≤2200 В) снижает риск пробоя изоляции в подключённом оборудовании
• Оптическая индикация показывает состояние (работает / вышел из строя) без необходимости тестирования
• Компактная форма занимает всего 3 модуля, экономя место в щите
• Поддерживается рекомендованной цепочкой защиты DEKRAFT - легко интегрируется в проектирование

Ограничения применения

• Не предназначен для постоянного действия - служит исключительно для защиты от кратковременных импульсов
• IP20 не допускает использование вне закрытых щитов - запрещена установка на открытых площадках или в сырых местах
• Не защищает от длительных перенапряжений (например, обрыв нуля) - необходима дополнительная защита (РОН, реле контроля напряжения)
• Запрещено использовать в цепях постоянного тока - только для переменного тока 50/60 Гц
• При температуре ниже -20 C возможно снижение эффективности реактивных компонентов

Примеры использования

• Главный ввод в административное здание - первый этап защиты перед внутренними щитами
• Электрошкаф управления технологической линии на пищевом заводе
• Распределительный пункт на производстве с частотными преобразователями
• Объекты с высокой вероятностью попадания молний: антенны, хранилища, крановые пути

Практические советы

• Выбирая ОП-101, ОП101-3P-080-B, убедитесь, что ваша система имеет TN-S или TT - для IT-систем потребуется другая схема подключения
• Интервал между этим ограничителем и следующим уровнем защиты (класс C) должен составлять минимум 10 метров провода - иначе эффект экранирования будет снижен
• Проверяйте индикатор каждые 6 месяцев - красный свет значит, что устройство необходимо заменить
• При использовании в условиях с высокой влажностью (например, в подземных парковках) дополнительно устанавливайте термостатические нагреватели внутри щита
• Не забывайте про обязательное заземление корпуса щита - без него работа ограничителя становится некорректной
