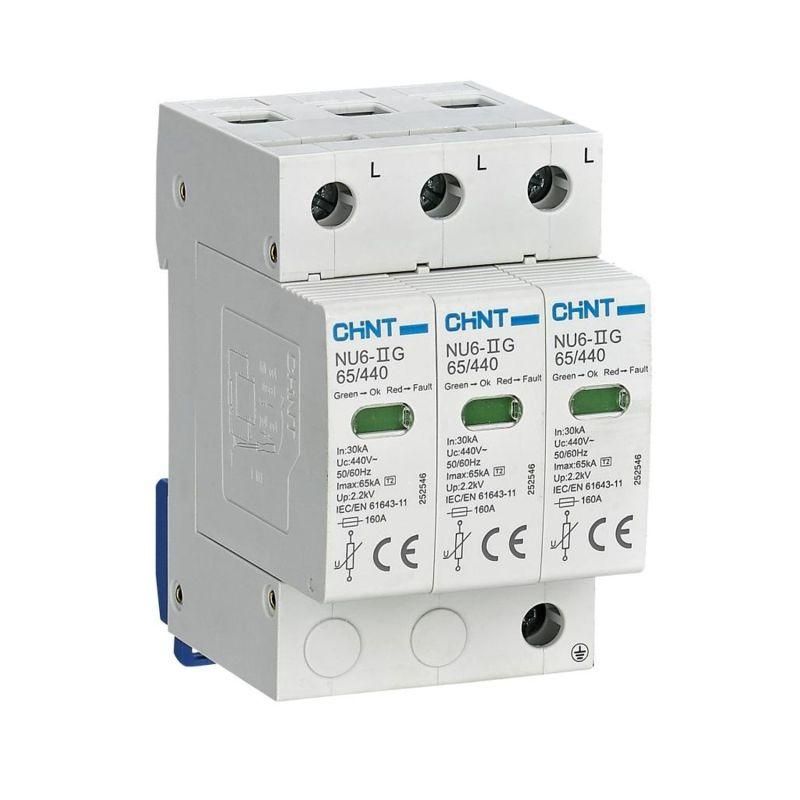

Ограничитель импульсных перенапряжений NU6-IIG 3п In=25кА Uc=440В Im=65кА (R) CHINT 252546

Ограничитель импульсных перенапряжений NU6-IIG 3P In=25kA Uc=440V Im=65kA (R) от бренда CHINT предназначен для защиты электрооборудования от кратковременных высоковольтных импульсов — например, от грозовых разрядов или коммутационных скачков. Устройство устанавливается в распределительных щитах и обеспечивает надёжную работу сетей с напряжением до 400 В.

Назначение и область применения

Ограничитель импульсных перенапряжений NU6-IIG 3P In=25kA Uc=440V Im=65kA (R) защищает оборудование от импульсных перенапряжений, возникающих при молниях, отключениях крупных нагрузок или сбоях в сети. Подходит для установки в промышленных, коммерческих и жилых объектах с трёхфазным питанием. Применяется в системах заземления TN, TT и IT. Особенно актуален для защиты частотных преобразователей, PLC, серверов, насосов, конвейеров и другого чувствительного оборудования.

Технические характеристики

• Количество полюсов: 3P (трёхфазная защита)
• Номинальное напряжение переменного тока (U_c): 400 В (рабочее), указано 440 В — допустимый предел для нормальной работы
• Номинальный разрядный ток (I_n): 25 кА (по стандарту 8/20 мкс)
• Максимальный разрядный ток (I_m): 65 кА (пиковая нагрузка, которую способен выдержать прибор без выхода из строя)
• Уровень напряжения защиты (U_p): 2 кВ — максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям и от твёрдых предметов >12,5 мм, но не от воды
• Ширина модуля: 18 мм (стандарт для устройств 40–60 кА)
• Монтаж: на DIN-рейку 35 мм
• Степень загрязнения: 2 — можно использовать в помещениях с умеренной запылённостью

Совместимость и монтаж

Ограничитель импульсных перенапряжений NU6-IIG 3P In=25kA Uc=440V Im=65kA (R) совместим со всеми типами DIN-реек 35 мм. Монтируется в распределительном щите рядом с автоматическими выключателями. Для правильной работы требуется подключение к фазам L1, L2, L3 и к шине PE. Нулевой проводник (N) не подключается — устройство работает между фазами и землёй. Кабели должны иметь достаточное сечение (обычно 16–35 мм²), чтобы выдерживать токи разряда. Обязательно соблюдать минимальную длину подводящих проводов — не более 0,5 м, чтобы минимизировать индуктивные потери.

Безопасность и стандарты

Ограничитель импульсных перенапряжений NU6-IIG соответствует требованиям IEC 61643-11 и ГОСТ Р 51992-2002. Прошёл испытания импульсом 8/20 мкс — реалистичный сигнал, моделирующий грозовой разряд. Устройство имеет класс II защиты — применяется как вторичный уровень защиты внутри объекта, после первичного ограничителя на входе.

Преимущества

• Высокая мощность защиты: 65 кА позволяет выдерживать даже сильные импульсы, характерные для регионов с частой грозовой деятельностью
• Небольшая ширина (18 мм): экономит место в щите, особенно при компактной сборке
• Работает в широком диапазоне напряжений: 400 В AC — подходит для большинства европейских и российских сетей
• Надёжная конструкция: термически стабильный элемент, не требует обслуживания
• Чёткая индикация состояния: встроенный визуальный индикатор показывает работоспособность (при наличии опционального модуля)

Ограничения применения

• Не предназначен для защиты от постоянного тока — только для переменного (AC)
• IP20 не защищает от влаги — нельзя устанавливать вне помещений или в сырых местах без дополнительной герметизации
• Не заменяет основной ограничитель на вводе — используется как второй уровень защиты
• Не рассчитан на длительные перегрузки — при частых импульсах возможен износ элемента, который необходимо проверять ежегодно

Примеры использования

• Щит управления технологическим оборудованием на заводе
• Распределительный щит офисного здания с серверной комнатой
• Электроустановка теплицы с автоматической системой полива и освещения
• Подъездные щиты многоквартирных домов, где есть лифты и насосы

Практические советы

• Перед установкой проверьте напряжение сети — оно не должно превышать 440 В, иначе риск пробоя увеличивается
• Обязательно используйте отдельный автоматический выключатель перед ограничителем — он нужен для быстрого отключения при отказе устройства
• При сборке щита располагайте NU6-IIG 3P In=25kA Uc=440V Im=65kA (R) как можно ближе к защищаемому оборудованию — чем короче провода, тем эффективнее защита
• Проверяйте состояние индикатора каждые 6–12 месяцев. При изменении цвета (красный/зелёный) — замените устройство
• Не устанавливайте параллельно другие ограничители без согласования с проектом — это может вызвать неравномерное распределение тока
