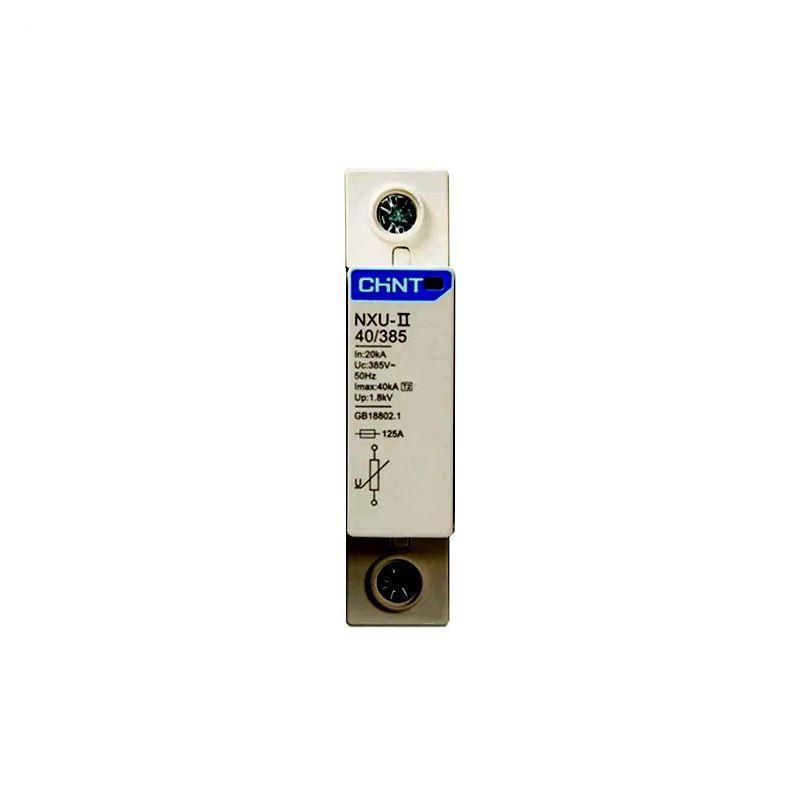

Ограничитель импульсных перенапряжений NXU-IIG/F 1п In=25кА Uc=440В Im=65кА (R) CHINT 252410

Ограничитель импульсных перенапряжений NXU-IIG/F 1п In=25кА Uc=440В Im=65кА (R) от CHINT предназначен для защиты электрооборудования от кратковременных высоковольтных импульсов - например, при грозовых разрядах или коммутационных перегрузках. Этот аппарат встраивается в распределительные щиты и обеспечивает надёжную работу в сетях с напряжением до 440 В.

Назначение и область применения

Ограничитель импульсных перенапряжений NXU-IIG/F 1п In=25кА Uc=440В Im=65кА (R) защищает оборудование от импульсных перенапряжений, возникающих из-за молний, включения мощных нагрузок или отказов в сети. Подходит для установки в жилых, офисных и промышленных объектах - особенно там, где есть чувствительная электроника: серверы, системы автоматизации, медицинское оборудование, бытовые приборы.

Работает в сетях с системами заземления TN, TT и IT. Применяется в качестве вторичной защиты (II уровень) после основного УЗИП первого уровня.

Технические характеристики

• Номинальное напряжение переменного тока (U_c): 440 В - допустимо подключение в трёхфазных сетях 400 В
• Номинальный разрядный ток (I_n): 25 кА - способен выдерживать 25 тысяч ампер при стандартном импульсе 8/20 мкс
• Максимальный импульсный ток разряда (I_m): 65 кА - предельная устойчивость к одиночным очень мощным импульсам
• Уровень напряжения защиты (U_p): 2,2 кВ - максимальное напряжение, которое попадёт на защищаемое оборудование во время разряда
• Количество полюсов: 1P - защищает один фазный проводник, нулевой провод не разрывается
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных частиц пыли, но не герметичен
• Ширина модуля: 18 мм - занимает одну стандартную позицию на DIN-рейке
• Рабочая температура: не указана - рекомендуется использовать в помещениях с нормальным климатом

Совместимость и монтаж

Ограничитель импульсных перенапряжений NXU-IIG/F 1п In=25кА Uc=440В Im=65кА (R) монтируется на DIN-рейку 35 мм шириной. Для подключения используются клеммы с зажимами под провода сечением до 25 мм2. Кабели подключаются прямо к входным и выходным контактам - никаких переходников не требуется.

Подходит для установки в шкафах с другими устройствами CHINT серии NXU. Совместим с автоматическими выключателями и УЗО того же бренда. Не требует внешнего питания.

Безопасность и стандарты

Соответствует требованиям IEC 61643-11 - международному стандарту для ограничителей импульсных перенапряжений. Произведён с учётом класса испытаний II (защита от грозовых импульсов). Испытан воздействием импульса 8/20 мкс - реалистично моделирующим последствия молнии.

Преимущества

• Высокая устойчивость к импульсам - 65 кА позволяет работать даже в районах с частыми грозами
• Компактный формат - всего 18 мм в ширину, экономит место в щите
• Чёткая индикация состояния - встроенная сигнализация показывает, когда устройство вышло из строя
• Надёжное соединение - клеммы рассчитаны на многократные подключения без потери плотности

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 исключает использование на улице или в сырых местах
• Не заменяет первичный УЗИП - должен использоваться как часть многоступенчатой системы защиты
• Не защищает от длительных перенапряжений - для этого нужны стабилизаторы или реле контроля напряжения
• Не работает в цепях постоянного тока - только для переменного тока 50–60 Гц

Примеры использования

• Щит освещения в офисном здании - защита LED-светильников и контроллеров
• Электрощит на производстве - защита ЧПУ-станков, PLC и датчиков
• Распределительный щит в квартире - защита телевизора, домашней аудиосистемы, зарядных устройств
• Объекты связи - защита маршрутизаторов, серверов, телефонии

Практические советы

• Выбирая Ограничитель импульсных перенапряжений NXU-IIG/F 1п In=25кА Uc=440В Im=65кА (R), проверьте, что ваша сеть имеет напряжение ≤440 В - превышение вызовет выход устройства из строя
• Устанавливайте его как можно ближе к защищаемому оборудованию - чем короче провода, тем лучше защита
• Используйте медные провода с минимальной длиной подводки - не более 0,5 метра до и после аппарата
• Проверяйте индикатор состояния ежегодно - если он стал красным, замените устройство, даже если внешне всё кажется целым
• Не подключайте параллельно несколько таких устройств - это снижает эффективность защиты
