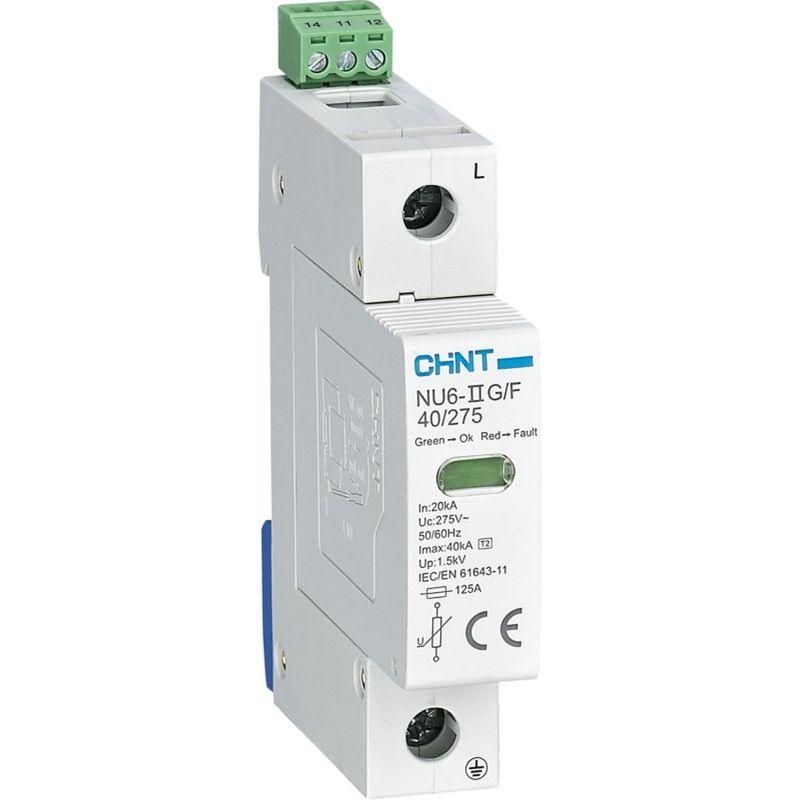

Ограничитель импульсных перенапряжений NU6-IIG 1п In=25кА Uc=440В Im=65кА (R) CHINT 252498

Ограничитель импульсных перенапряжений NU6-IIG 1P In=25kA Uc=440V Im=65kA (R) от бренда CHINT предназначен для защиты электрооборудования от кратковременных высоковольтных импульсов — например, от грозовых разрядов или коммутационных скачков. Устройство устанавливается в распределительных щитах и обеспечивает надёжную работу чувствительной автоматики в промышленных и коммерческих объектах.

Назначение и область применения

Ограничитель импульсных перенапряжений NU6-IIG 1P In=25kA Uc=440V Im=65kA (R) защищает оборудование от импульсных перенапряжений, возникающих из-за молний, внезапных отключений нагрузки или сбоев в сети. Подходит для установки в жилых, офисных и промышленных зданиях, где есть чувствительная электроника: серверы, PLC, частотные преобразователи, системы освещения, контроля и управления.

Работает в сетях с системами заземления TN, TT и IT. Применяется в качестве вторичной защиты — после основного устройства класса I, установленного на входе в здание.

Технические характеристики

• Номинальное напряжение переменного тока (U_c): 440 В — позволяет использовать в трёхфазных сетях с линейным напряжением до 400 В;
• Номинальный разрядный ток (I_n): 25 кА — способен выдерживать до 25 тысяч ампер при типовом импульсе 8/20 мкс;
• Максимальный разрядный ток (I_m): 65 кА — предельная величина тока, которую устройство может провести без выхода из строя;
• Уровень напряжения защиты (U_p): 2 кВ — максимальное напряжение, которое попадёт на защищаемую цепь во время импульса;
• Количество полюсов: 1P — защищает один фазный проводник, подходит для однофазных цепей или как часть многоступенчатой защиты;
• Степень защиты IP20 — защищён от доступа пальцами и твёрдыми предметами, но не от воды и пыли — требует установки внутри закрытого шкафа;
• Рабочая температура: не указана, но серия NU6-IIG рассчитана на эксплуатацию в помещениях с нормальным микроклиматом (-25…+60 °C);
• Монтаж: на DIN-рейку 35 мм — совместим со стандартными распределительными щитами.

Совместимость и монтаж

Ограничитель импульсных перенапряжений NU6-IIG 1P In=25kA Uc=440V Im=65kA (R) монтируется на стандартную DIN-рейку шириной 35 мм. Ширина модуля — 18 мм, что позволяет разместить несколько таких устройств в одном ряду. Для работы требуется подключение к фазному проводу и нулевому проводнику (N) через соответствующие клеммы. Наличие вспомогательных контактов (1НО + 1НЗ) позволяет подключить сигнализацию состояния — например, индикатор срабатывания или сигнал в систему SCADA.

Необходимо соблюдать минимальную длину подводящих проводов — не более 0,5 м, чтобы минимизировать индуктивные потери. Кабель должен иметь достаточное сечение — рекомендуется 10–16 мм² для токов до 25 кА.

Безопасность и стандарты

Ограничитель импульсных перенапряжений NU6-IIG 1P In=25kA Uc=440V Im=65kA (R) соответствует требованиям международного стандарта IEC 61643-11. Прошёл испытания на воздействие импульса тока 8/20 мкс, что подтверждает соответствие уровню II (вторичной защиты). Сертифицирован для использования в промышленных и коммунальных сетях.

Преимущества

• Высокая мощность защиты — 65 кА максимум — обеспечивает надёжность даже в регионах с частыми грозами;
• Низкий уровень ограничения напряжения (2 кВ) — меньше риска повреждения электроники;
• Поддержка вспомогательных контактов — удобно для удалённого мониторинга состояния;
• Совместимость с DIN-рейкой — быстрая замена и интеграция в существующие щиты;
• Произведено компанией CHINT — известный производитель с проверенной репутацией в области коммутационной аппаратуры.

Ограничения применения

• Не предназначен для установки на открытом воздухе — степень защиты IP20 исключает использование вне герметичных шкафов;
• Не защищает от постоянного перенапряжения — только от кратковременных импульсов;
• Не работает как самостоятельное устройство первой ступени защиты — требует наличия класса I (например, на вводе в здание);
• Не подходит для сетей с напряжением выше 440 В — превышение может вызвать пробой;
• Не защищает от перегрузок или коротких замыканий — необходимо наличие автоматических выключателей.

Примеры использования

• Защита частотного преобразователя на промышленном конвейере;
• Обеспечение безопасности контроллеров в системе HVAC;
• Фазовая защита в распределительном щите торгового центра;
• Дополнительный уровень защиты перед серверной группой в дата-центре;
• Установка в щитах с ЧПУ станками, роботами, системами автоматизации.

Практические советы

• Выбирая Ограничитель импульсных перенапряжений NU6-IIG 1P In=25kA Uc=440V Im=65kA (R), убедитесь, что ваша сеть имеет напряжение ≤440 В — иначе возможен отказ;
• При использовании в трёхфазной системе применяйте три однополюсных устройства (по одному на каждую фазу) или выбирайте многополюсные версии серии NU6-IIG (2P, 3P, 4P);
• Проверьте состояние вспомогательных контактов при плановом обслуживании — они показывают, сработал ли ограничитель;
• Заменяйте устройство после нескольких крупных срабатываний или при появлении признаков перегрева — срок службы ограничен количеством энергии, прошедшей через него;
• Не забывайте про заземление — эффективность защиты зависит от качества контура заземления.
