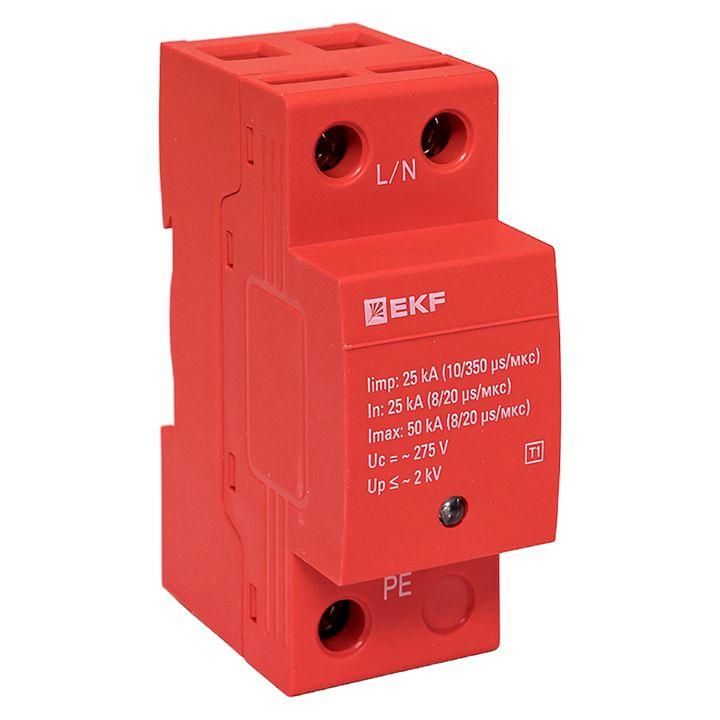

Устройство защиты от импульсных перенапряжений Класс 1 Iimp 25kA (10/350μs) 1P | spd-t1-1p EKF

Устройство защиты от импульсных перенапряжений класс 1 Iimp 25 кА (10/350 мкс) 1P 230 В с визуальным сигналом от EKF предназначено для защиты электрооборудования от высоковольтных импульсов, вызванных прямыми или близкими ударами молнии. Артикул spd-t1-1p используется там, где требуется первичная защита - перед основными распределительными щитами.

Назначение и область применения

Это устройство защиты от импульсных перенапряжений (УЗИП) класса 1 рассчитано на выдерживание самых опасных импульсов - таких, которые возникают при прямом ударе молнии в воздушную линию или в здание. Его устанавливают на входе энергоснабжения, чтобы поглотить большую часть энергии удара до того, как она достигнет внутренних сетей.

• Монтируется в щите учёта на столбе ЛЭП;
• Устанавливается вне здания, до счётчика;
• Встраивается в главный распределительный щит (ГРЩ) или вводно-распределительное устройство (ВРУ);
• Обязательно применяется в составе системы внешней молниезащиты здания.

Технические характеристики

• Номинальный импульсный ток (Iimp): 25 кА (по форме 10/350 мкс) - способен провести энергию прямого удара молнии;
• Номинальное напряжение: 230 В AC - работает в однофазной сети 220–240 В;
• Уровень напряжения защиты (Up): 2 кВ - максимальное напряжение, которое пройдёт через устройство после срабатывания; безопасно для большинства бытовых и промышленных приборов;
• Сигнализация: оптическая - красный индикатор показывает отказ устройства;
• Степень защиты IP: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли - требует установки внутри закрытого шкафа;
• Выход для дистанционной сигнализации: есть контакт NO/NC - позволяет подключить удалённую систему контроля состояния;
• Способ монтажа: на DIN-рейку 35 мм - совместим со всеми типовыми щитами;
• DC напряжение: 0 В - не предназначен для цепей постоянного тока.

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений класс 1 Iimp 25 кА (10/350 мкс) 1P 230 В с визуальным сигналом легко монтируется на стандартную DIN-рейку. Подключение выполняется однополюсно - фазный провод L проходит через устройство, N-провод остаётся свободным. Для работы необходима надёжная система заземления - без него УЗИП не будет эффективен. Максимальное сечение жил: 35 мм2 (проверьте документацию на конкретный терминал). Обязательно соблюдайте полярность и избегайте длинных выводов между УЗИП и оборудованием - они снижают эффективность защиты.

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ Р 51992-2002 и IEC 61643-11. Протестирован на воздействие импульса 10/350 мкс - что является обязательным условием для оборудования класса 1. Индикатор состояния соответствует EN 61643-11, обеспечивая достоверное визуальное определение работоспособности. Наличие дистанционного контакта позволяет интегрировать устройство в автоматические системы мониторинга.

Преимущества

• Высокий уровень защиты благодаря Iimp = 25 кА - один из лучших показателей среди аналогов;
• Чёткая визуальная индикация - сразу видно, когда устройство вышло из строя;
• Поддержка дистанционной сигнализации - удобно для администрирования в многоквартирных домах, промышленных объектах;
• Фирменная сборка EKF - проверенная надёжность комплектующих и герметизации элементов;
• Простота замены - не требует демонтажа всей группы, достаточно отключить питание и снять модуль.

Ограничения применения

• Не для цепей постоянного тока - DC 0 В означает запрет на использование в солнечных установках, АКБ, светодиодных драйверах и других DC-системах;
• IP20 - нельзя использовать на улице или в сыром помещении без корпуса;
• Не заменяет вторую и третью ступени защиты - необходимо применять УЗИП класса 2+3 дальше по цепочке;
• Не защищает от длительных перенапряжений (например, обрыв нуля) - нужна дополнительная аппаратура.

Примеры использования

• Защита ввода в частный дом - установлено в ГРЩ до автомата ввода;
• Щит на опоре ЛЭП - предохраняет счётчик и дальнейшую сеть от скачков при грозе;
• Производственный комплекс - первый этап многоступенчатой защиты рядом с ВРУ;
• Жилищный кооператив - монтаж в этажном щите, обеспечивающий коллективную защиту всех квартир.

Практические советы

• Перед установкой обязательно проверьте наличие рабочего контура заземления - без него УЗИП бесполезен;
• Выбирайте место монтажа так, чтобы был легкий доступ для осмотра индикатора - он меняет цвет при выходе из строя;
• При наличии нескольких УЗИП в одной цепи - всегда располагайте класс 1 ближе всего к точке ввода питания;
• После каждого серьёзного грозового разряда рекомендовано проверять состояние индикатора - даже если оборудование продолжает работать;
• Не используйте этот УЗИП как единственную меру защиты - комбинируйте с УЗИП класса 2 (например, EKF SPD-T2) на групповых щитах.
