Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 320/25 (1) - Стример 111003

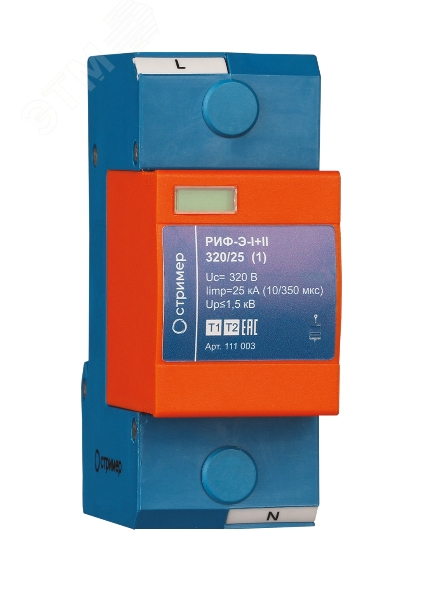

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 320/25 230AC 1.5кВ 50кА с визуальным сигналом СТРИМЕР - это мощный комбинированный ограничитель импульсных перенапряжений класса I+II, предназначенный для защиты электрооборудования от прямых и удалённых ударов молнии в сетях переменного тока до 320 В. Артикул 111003 обеспечивает надёжную работу в условиях жестких внешних воздействий благодаря двухступенчатой защите и визуальному индикатору состояния.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 320/25 230AC 1.5кВ 50кА с визуальным сигналом СТРИМЕР применяется для защиты объектов от высоковольтных импульсов, вызванных прямыми или отдалёнными молниенакладками - как при воздушном, так и при кабельном вводе питания. Подходит для установки в распределительных щитах зданий, промышленных объектов, энергообъектов и инфраструктурных сооружений. Защищает оборудование в цепях переменного тока 50–60 Гц с напряжением до 320 В. Может устанавливаться на фазный или нулевой проводник в сетях с системами заземления TT, TN-S и TN-C-S.

Технические характеристики

• Номинальное напряжение: 320 В - работает в сетях до 320 В переменного тока
• Тип устройства: ограничитель импульсных перенапряжений класса I+II - сочетает защиту от прямых ударов молнии (класс I) и ограничение остаточных перенапряжений (класс II)
• Защитное напряжение: 1,5 кВ - максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания
• Импульсный ток (10/350 мкс): 25 кА - способность выдерживать энергию прямого удара молнии
• Номинальный импульсный ток (8/20 мкс): 50 кА - уровень защиты от вторичных импульсов и переходных процессов
• Количество полюсов: 1 - защищает один проводник (фазу или нуль)
• Способ монтажа: на DIN-рейку шириной 35 мм - совместим с типовыми шкафами управления
• Количество модулей DIN: 2 - занимает два стандартных модуля в щите
• Степень защиты: IP20 - защищён от доступа пальцев и крупной пыли, не предназначен для открытой установки
• Диапазон рабочих температур: от -40 C до +80 C - работает в суровых климатических условиях
• Максимальное сечение провода: 35 мм2 - позволяет подключить медные или алюминиевые проводники большого сечения
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 320/25 230AC 1.5кВ 50кА с визуальным сигналом СТРИМЕР устанавливается на стандартную DIN-рейку в распределительном щите. Для правильной работы требуется соблюдение требований по длине подводящих проводов - рекомендуется минимизировать длину до 0,5 метра, чтобы сохранить эффективность ограничения напряжения. Подключение выполняется через болтовые зажимы, рассчитанные на провода до 35 мм2. Обязательно использование внешнего предохранителя gL/gG номиналом 200 А для защиты от сверхтоков при отказе УЗИП. Установка должна осуществляться перед основным устройством защиты (например, автоматическим выключателем) в зоне 0A(B)-1 согласно ГОСТ Р МЭК 62305-1.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Произведено в соответствии с международными нормами для устройств защиты от импульсных перенапряжений. Класс I+II обеспечивает соответствие требованиям к защите от прямых ударов молнии и последующего ограничения напряжения до безопасного уровня для чувствительного оборудования. Индикация состояния позволяет оперативно определить работоспособность устройства без тестирования.

Преимущества

• Комбинированная защита класса I+II - заменяет два отдельных устройства, снижает затраты на монтаж и экономит место в щите
• Высокая импульсная стойкость - способна выдерживать токи до 50 кА (8/20 мкс) и 25 кА (10/350 мкс), что делает её подходящей для объектов с высоким риском молниевых поражений
• Визуальный индикатор состояния - цветовая сигнализация показывает, исправно ли устройство, без необходимости использования диагностического оборудования
• Широкий температурный диапазон - надёжно функционирует даже в холодных регионах и на открытых площадках с неотапливаемыми щитами
• Поддержка всех распространённых систем заземления - универсальное решение для новых и существующих объектов

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 исключает применение во влажных, запылённых или наружных условиях без корпуса
• Только однофазное подключение - не используется для трёхфазных систем без установки трёх экземпляров
• Обязательно наличие внешнего предохранителя 200 А - без него возможен выход из строя с возгоранием при аварии
• Не защищает от длительных перенапряжений - не является заменой стабилизатору или реле напряжения
• Не подходит для цепей постоянного тока - только для переменного тока 50–60 Гц

Примеры использования

• Главный ввод электроснабжения в административное здание - защита от прямого удара молнии в молниеотвод
• Щитовой пункт на промышленном предприятии - защита ЧПУ-станков, насосов, конвейеров от скачков напряжения
• Трансформаторная подстанция 0,4 кВ - первичная защита на входе в распределительный щит
• Жилой дом с антенной или спутниковым оборудованием - защита от наведённых импульсов в нулевом проводе

Практические советы

• Выбирая УЗИП РИФ-Э-I+II 320/25 230AC 1.5кВ 50кА с визуальным сигналом СТРИМЕР, проверьте, что ваша система заземления соответствует TT, TN-S или TN-C-S - иначе защита будет некорректной
• Перед установкой убедитесь, что предохранитель gL/gG 200 А установлен в цепи - он обязателен для безопасности
• При монтаже используйте короткие и прямые провода - длинные подключения снижают эффективность ограничения напряжения
• Проверяйте индикатор состояния ежеквартально - если цвет изменился на красный, устройство необходимо заменить
• Не устанавливайте параллельно другие УЗИП того же типа - это может привести к неравномерному распределению тока и преждевременному выходу из строя
