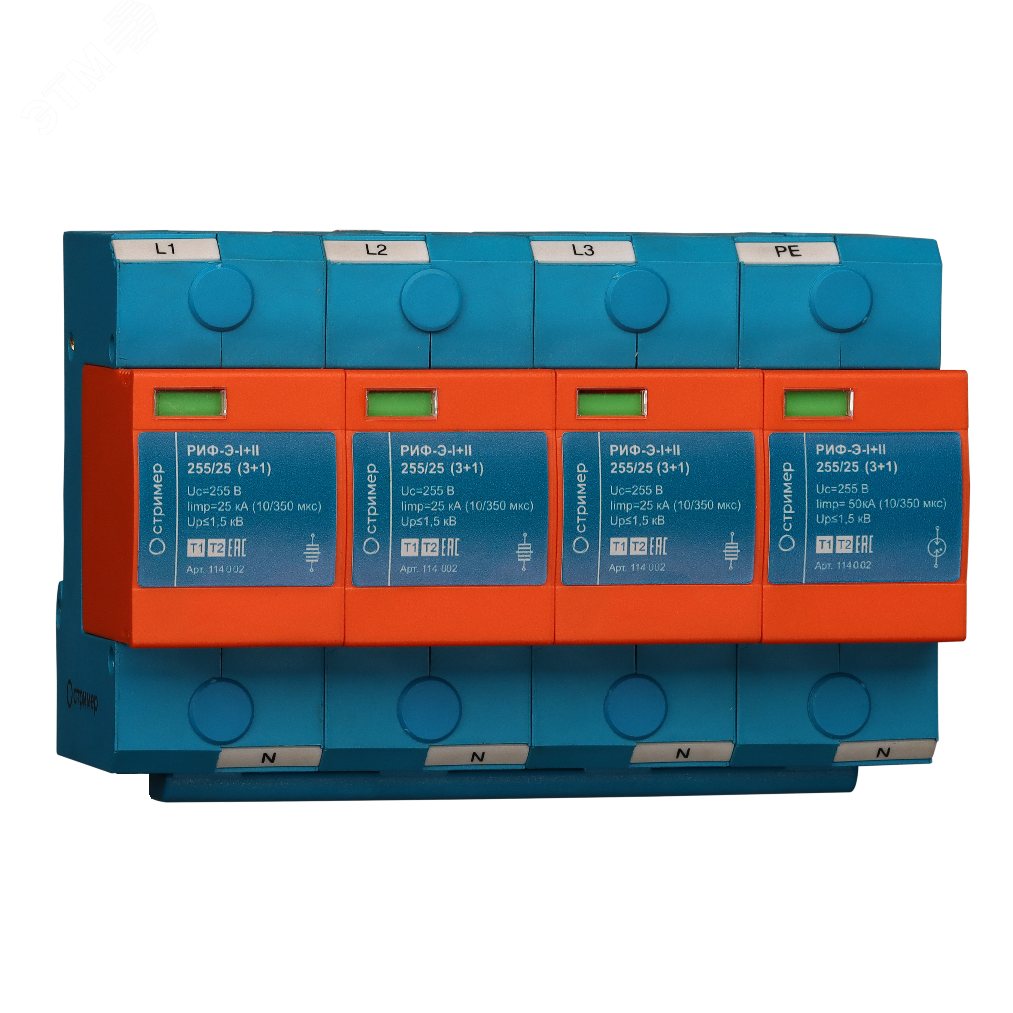

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 (3+1) Стример 114002

Устройство защиты от импульсных перенапряжений 255/25 (3+1) 230В 1.5кВ 50кА с визуальным сигналом РИФ-Э-I+II от бренда Стример - это надёжная защита электрооборудования от молниевых и switching-перенапряжений в сетях с системами заземления TN-S и TT. Артикул 114002 сочетает функции класса I и II, обеспечивая защиту как от прямых ударов молнии, так и от вторичных импульсов внутри объекта.

Назначение и область применения

Устройство защиты от импульсных перенапряжений 255/25 (3+1) 230В 1.5кВ 50кА с визуальным сигналом РИФ-Э-I+II применяется для защиты силовых цепей переменного тока частотой 50–60 Гц с напряжением до 255 В. Подходит для установки на входе в здание - перед главным распределительным щитом - где возможны прямые или удалённые молниевые разряды через воздушные или кабельные линии. Обеспечивает защиту от перенапряжений между фазой и нулём, а также между нулём и защитным проводником (N/PE). Соответствует требованиям ГОСТ Р МЭК 62305-1 и СО-153-34.21.122 для зон молниезащиты 0A(B)–1.

Технические характеристики

• Исполнение: 3L + N/PE - защита трёх фаз, нуля и защитного проводника;
• Номинальное напряжение: 255 В - рассчитано на сети 230/400 В с запасом;
• Максимальный разрядный ток (8/20 мкс): 75 кА - выдерживает мощные импульсы после попадания молнии в ЛЭП;
• Импульсный ток (10/350 мкс): 25 кА (на фазу) / 50 кА (на N/PE) - защищает от прямого удара молнии;
• Защитное напряжение: ≤1500 В - уровень напряжения, который достигнет защищаемого оборудования после срабатывания;
• Система заземления: TN-S, TT - совместима с большинством современных систем;
• Максимальное сечение провода: 35 мм2 - позволяет использовать толстые жилы для больших токов;
• Способ монтажа: на DIN-рейку, занимает 8 модулей - стандартная компактная установка в шкафах;
• Степень защиты: IP20 - внутренняя установка, без защиты от воды и пыли;
• Диапазон температур: от -40C до +80C - работает в суровых условиях, включая холодные склады и нагреваемые помещения;
• Гарантия: 2 года - подтверждает долговечность конструкции;
• Визуальный индикатор: показывает состояние работоспособности - красный цвет = замена требуется.

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений 255/25 (3+1) 230В 1.5кВ 50кА с визуальным сигналом РИФ-Э-I+II устанавливается на DIN-рейку в распределительном щите. Для правильной работы необходимо соблюдать следующие условия:

• Подключение выполняется медными проводниками сечением до 35 мм2; рекомендуются прямые и короткие подключения к шинам PE и N;
• Обязательно использование предохранителя gL/gG номиналом 200 А на входе - он отключает устройство при аварийном перегреве;
• Не устанавливать в открытых местах - IP20 не защищает от влаги и пыли;
• При использовании в системе TT важно проверить качество заземления - эффективность защиты зависит от сопротивления контура;
• Монтаж следует выполнять до основного автоматического выключателя - чтобы защита действовала даже при отключенном питании.

Безопасность и стандарты

УЗИП РИФ-Э-I+II соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Класс I обеспечивает защиту от прямых молний, класс II - от переходных процессов и отражённых волн. Конструкция использует искровые промежутки и газонаполненные разрядники - технологически проверенный подход для высоких токов. Индикация состояния снижает риск отказа из-за невнимательности при обслуживании.

Преимущества

• Комбинированный класс I+II - заменяет два устройства в одном корпусе, экономит место и деньги;
• Высокая токовая стойкость (75 кА, 50 кА) - подходит для районов с высокой грозовой активностью;
• Сменные рабочие модули - можно заменить только повреждённую часть, не меняя весь блок;
• Чёткий визуальный индикатор - сразу видно, когда нужна замена, без тестирования;
• Широкий температурный диапазон - надёжно работает в неотапливаемых помещениях и на улице внутри шкафов.

Ограничения применения

• Не предназначен для установки вне закрытых шкафов - IP20 не защищает от влаги, пыли и механических воздействий;
• Не используется в постоянных цепях постоянного тока - только для переменного тока 50–60 Гц;
• Требует обязательной защиты предохранителем 200 А - без него возможен перегрев и возгорание;
• Не заменяет УЗО или дифференциальные автоматы - работает только против импульсных перенапряжений;
• Не рекомендуется для установки в IT-системах заземления - требует наличия PEN или PE-провода.

Примеры использования

• Главный ввод в административное здание - защита серверных, лифтов, систем освещения;
• Производственные цеха с крупными станками и ЧПУ - предотвращение выхода из строя дорогостоящего оборудования;
• Жилые дома с воздушным вводом - особенно актуально в регионах с частыми грозами;
• Трансформаторные подстанции и распределительные пункты - первая линия защиты перед внутренней сетью;
• Автомобильные сервисы и зарядные станции - защита электронных контроллеров от скачков.

Практические советы

• Перед установкой проверьте соответствие системы заземления - TN-S или TT - и убедитесь, что PE-шину правильно подключили к контуру;
• При замене старого УЗИП всегда проверяйте состояние предохранителя - часто именно он выходит из строя раньше самого УЗИП;
• Индикатор стал красным - немедленно замените модуль, даже если оборудование работает. Это значит, что защита уже исчерпана;
• Не подключайте параллельно несколько УЗИП одного типа - это не увеличивает защиту, а создаёт риски несимметричного распределения тока;
• При проектировании учтите, что 8 модулей занимают значительное место - планируйте шкаф с запасом по ширине;
• Для максимальной эффективности устанавливайте УЗИП РИФ-Э-I+II как можно ближе к точке ввода питания - чем короче провода, тем лучше защита.
