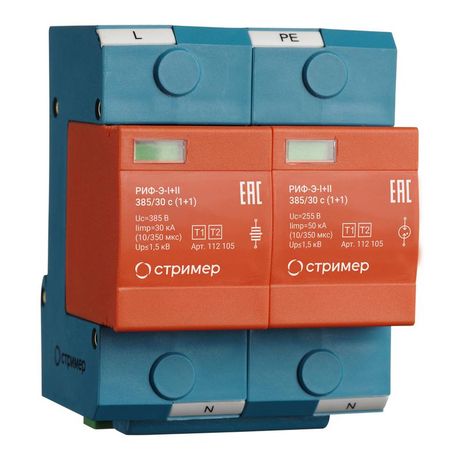

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 с (1+1) Стример 112105

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (1+1) Стример 230AC 50кА с визуальным сигналом для DIN-рейки предназначено для защиты электрооборудования от высоковольтных импульсов, возникающих при молниях или аварийных режимах в сети. Бренд Стример реализовал в этом устройстве сочетание класса I и II защиты, что делает его надёжным решением для установки в распределительных щитах объектов с повышенными требованиями к защите.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (1+1) Стример 230AC 50кА с визуальным сигналом для DIN-рейки применяется для защиты от скачков напряжения между фазой и нулём («провод-провод») в электросетях переменного тока 230 В. Подходит для установки в главных распределительных щитах (ГРЩ) и вводно-распределительных устройствах (ВРУ) зданий, где есть риск попадания молнии или влияние внешних помех - например, на промышленных предприятиях, жилых комплексах, торговых центрах, энергообъектах.

Область применения определена нормами ГОСТ Р МЭК 62305-1 и СО-153-34.21.122: устройство устанавливается в зонах 0A(B)–1 молниезащиты. Работает в сетях с системами заземления TN-S и TT.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток)
• Тип: Ограничитель импульсных перенапряжений класса I+II
• Номинальный импульсный ток: 50 кА (способен выдерживать одиночные импульсы до этого значения)
• Уровень напряжения защиты: 1,5 кВ (максимальное напряжение, которое пройдёт через устройство после срабатывания)
• Количество полюсов: 1+N (защита фазного и нулевого провода одновременно)
• Системы заземления: TN-S, TT
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от воды и пыли)
• Количество модулей DIN: 4 (занимает 4 стандартных модуля шириной 17,5 мм каждый)
• Максимальное сечение подключаемого провода: 35 мм2
• Наличие дистанционной сигнализации: да (возможно подключение удалённого контроля состояния)
• Визуальный индикатор: да (цветной флажок показывает состояние работы - зелёный = исправно, красный = требуется замена)

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (1+1) Стример 230AC 50кА с визуальным сигналом для DIN-рейки монтируется на стандартную DIN-рейку 35 мм. Для подключения используются клеммы, рассчитанные на провода сечением до 35 мм2 - подходят медные многожильные и одножильные провода. Кабели подключаются к входным и выходным контактам: L (фаза) и N (нуль). Обязательно соблюдать минимальную длину подводящих проводов - не более 0,5 м, чтобы сохранить эффективность защиты.

Устройство имеет сменный рабочий модуль - при срабатывании можно заменить только повреждённый элемент, не меняя всю конструкцию. Для правильной работы необходимо обеспечить надёжное заземление и использовать автоматический выключатель с номиналом не ниже 125 А (gG или gL) перед УЗИП.

Безопасность и стандарты

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (1+1) Стример 230AC 50кА с визуальным сигналом для DIN-рейки соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305. Компоненты выполнены на основе газонаполненных разрядников - обеспечивают стабильное срабатывание и долгий срок службы. IP20 позволяет применять устройство только внутри закрытых щитов, исключающих доступ к токоведущим частям.

Преимущества

• Класс I+II - совмещает функции первичной защиты (от прямых ударов молнии) и вторичной (от переходных процессов в сети)
• Визуальный индикатор - сразу видно, работает ли устройство, без тестера
• Дистанционная сигнализация - возможность подключить к системе SCADA или пульту управления для удалённого мониторинга
• Сменный рабочий модуль - снижает затраты на обслуживание
• Высокая импульсная стойкость - 50 кА обеспечивает защиту даже в регионах с высокой грозовой активностью

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не работает в сетях с IT-системой заземления - требует наличия PEN-провода или отдельного PE
• Не заменяет обычный автоматический выключатель - обязательно нужен защитный аппарат минимум 125 А
• Не рекомендовано использование в сетях выше 230 В - превышение напряжения вызовет отказ
• При длительном воздействии сверхтоков (не импульсных) возможен перегрев - требуется правильно подобранный предохранитель

Примеры использования

• Главный распределительный щит многоэтажного жилого дома
• Ввод в промышленный цех с мощными частотниками и ЧРП
• Щит освещения на территории складского комплекса
• Защита системы автоматизации на насосной станции
• Подстанция с воздушными линиями в зоне частых гроз

Практические советы

• Перед установкой проверьте тип заземления - устройство работает только в TN-S и TT, не в IT
• Используйте кабель сечением не меньше 16 мм2 для подводки - меньшее сечение увеличивает индуктивность и снижает эффективность
• Проверяйте цвет индикатора каждые 6 месяцев - при изменении на красный замените модуль немедленно
• При использовании дистанционной сигнализации подключайте контакты к контроллеру через герметичные клеммы - избегайте коротких замыканий
• Не устанавливайте рядом с источниками тепла - температура выше +40C может снизить срок службы
• При проектировании учтите, что устройство занимает 4 модуля - планируйте место в щите заранее
