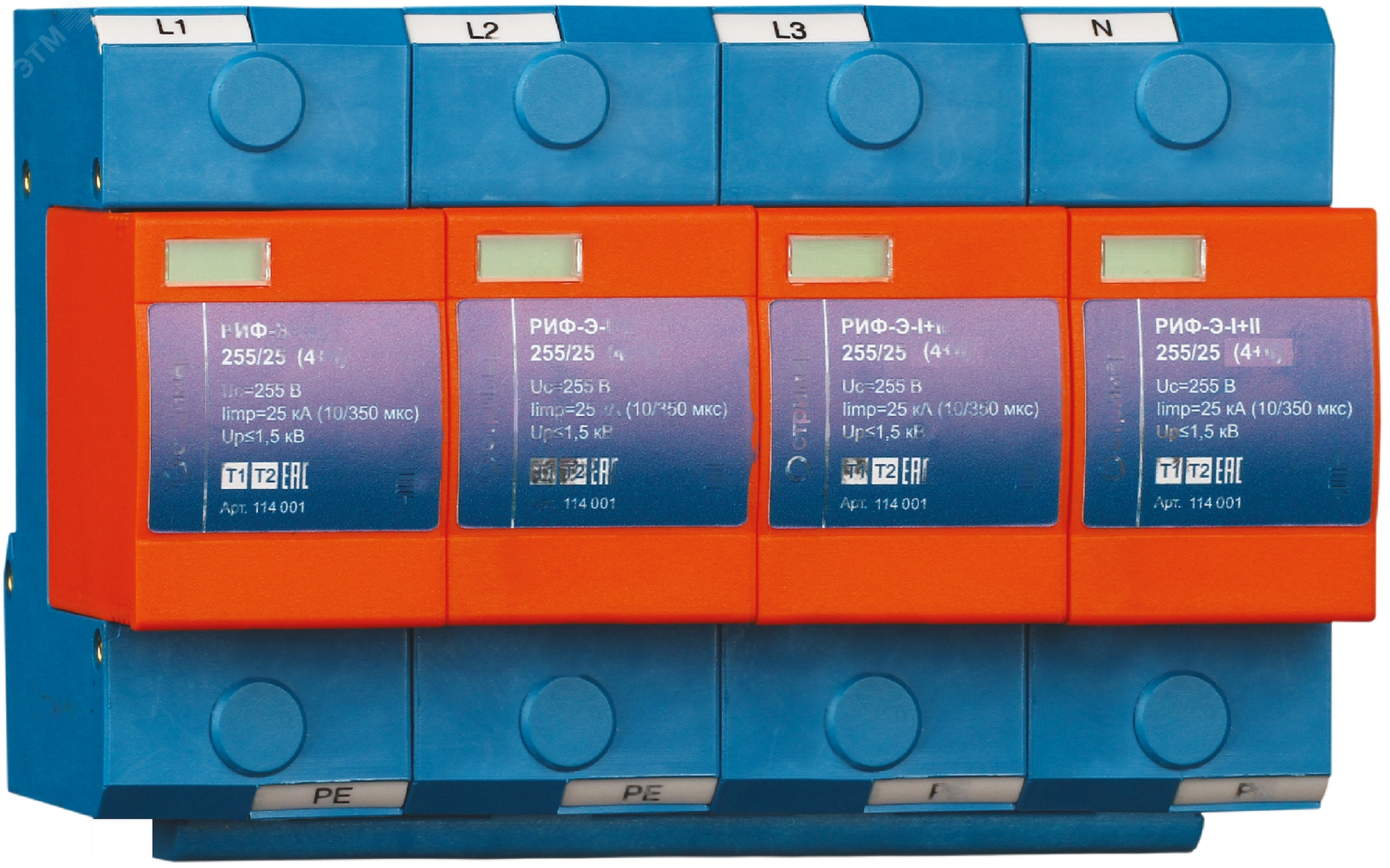

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 (4+0) Стример 114001

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 (4+0) Стример 230AC 1.5кВ 50кА с визуальным сигналом, 8 модулей на DIN-рейку - это мощный комбинированный ограничитель импульсных перенапряжений класса I+II, предназначенный для защиты силового оборудования от молниевых и switching-перенапряжений в сетях переменного тока. Бренд Стример реализовал надежную конструкцию с визуальной индикацией состояния, что делает РИФ-Э особенно удобным для обслуживания в распределительных щитах.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 (4+0) Стример 230AC 1.5кВ 50кА с визуальным сигналом, 8 модулей на DIN-рейку защищает электрооборудование от высоковольтных импульсов, возникающих при прямых или удалённых ударах молнии, а также при коммутационных процессах в сети. Подходит для установки в местах ввода питания в здание - на входе в распределительный щит, где возможна максимальная энергия перенапряжения. Применяется в объектах с системой заземления TN-S: жилые дома, промышленные предприятия, торговые центры, серверные, насосные станции, системы освещения и автоматизации.

Технические характеристики

• Номинальное напряжение: 255 В - работает в сетях 230/400 В, 50–60 Гц;
• Защитное напряжение: 1500 В - максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания;
• Импульсный ток (10/350 мкс): 25 кА - способность выдерживать энергию прямого удара молнии;
• Номинальный импульсный ток (8/20 мкс): 50 кА - уровень защиты от вторичных импульсов и коммутационных скачков;
• Количество полюсов: 4 (4+0) - защита трёх фаз и нуля от перенапряжения «провод-земля»; нулевой проводник не имеет собственного разрядника, но подключён через общий заземляющий контакт;
• Способ монтажа: на DIN-рейку, занимает 8 модулей (144 мм);
• Максимальное сечение подключаемого провода: 35 мм2 - совместим с медными шинами и кабелями большого сечения;
• Степень защиты: IP20 - внутренняя защита от прикосновений и пыли, не предназначен для уличной установки;
• Диапазон рабочих температур: от -40 C до +80 C - работает в холодных и жарких условиях;
• Гарантия: 24 месяца;
• Визуальный индикатор: цветовая сигнализация (зелёный - исправен, красный - требуется замена);
• Рекомендуемый предохранитель: 200 А gL/gG - для обеспечения координированной защиты.

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 (4+0) Стример 230AC 1.5кВ 50кА с визуальным сигналом, 8 модулей на DIN-рейку устанавливается исключительно на стандартную DIN-рейку 35 мм. Каждый полюс имеет клеммы для подключения фазы (L1–L3), нуля (N) и заземления (PE). Обязательно использовать короткие и прямые провода от устройства к шине PE - длина не более 0,5 м, чтобы минимизировать индуктивность. Подключение выполняется после отключения питания. Недопустимо параллельное включение нескольких устройств одного типа - достаточно одного РИФ-Э на вводе. Для правильной работы система заземления должна быть выполнена по схеме TN-S с отдельной PE-шиной.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Произведено в соответствии с международными нормами для устройств класса I+II. Компоненты проходят тестирование на устойчивость к многократным импульсам и термическим нагрузкам. Индикатор состояния позволяет оперативно определить необходимость замены без использования измерительных приборов. Работа устройства не влияет на работу автоматических выключателей и УЗО, если они установлены правильно.

Преимущества

• Комбинация классов I+II в одном корпусе - снижает количество устройств в щите и упрощает проект;
• Высокий токовый запас (50 кА по 8/20 мкс) - обеспечивает долгую службу даже в районах с частыми грозами;
• Визуальная индикация - сразу видно состояние защиты, не требует диагностики;
• Сменяемые рабочие модули - можно заменить только повреждённый элемент, не меняя всё устройство;
• Широкий температурный диапазон - надёжно работает в неотапливаемых помещениях и на улице внутри щита;
• Поддержка системы TN-S - идеально согласовано с современной практикой заземления.

Ограничения применения

• Не применяется в сетях TT или IT - требует наличия отдельного PE-провода;
• Не предназначен для защиты цепей постоянного тока;
• Не используется в качестве основного аппарата отключения - не имеет функции автоматического отключения при аварии;
• Не устанавливается вне щита - степень защиты IP20 не защищает от влаги и внешних воздействий;
• Не рекомендовано применение без предварительного предохранителя 200 А - риск перегрева и выхода из строя при длительных перегрузках.

Примеры использования

• Главный ввод в многоэтажный жилой дом - защита всей электросети от молнии;
• Производственный цех с ЧПУ-станками - предотвращение выхода из строя дорогостоящей автоматики;
• Трансформаторная подстанция 0,4 кВ - первичная защита перед распределительными щитами;
• Объекты связи и радиопередачи - защита антенного оборудования и источников бесперебойного питания;
• Железнодорожные станции и светофоры - устойчивость к импульсам от контактов и линий электропередачи.

Практические советы

• Перед установкой проверьте соответствие системы заземления - обязательна TN-S с отдельной PE-шиной;
• Используйте медные провода минимальной длины (до 0,5 м) от РИФ-Э до PE-шины - длинные провода снижают эффективность;
• Установите предохранитель 200 А gL/gG перед устройством - он защитит сеть при отказе РИФ-Э;
• Проверяйте индикатор каждые 6 месяцев - при изменении цвета на красный замените устройство немедленно;
• Не монтируйте рядом с источниками тепла - температура выше +80 C может вызвать преждевременный выход из строя;
• При проектировании учтите, что 8 модулей занимают значительное место - заранее выбирайте щит нужного размера.
