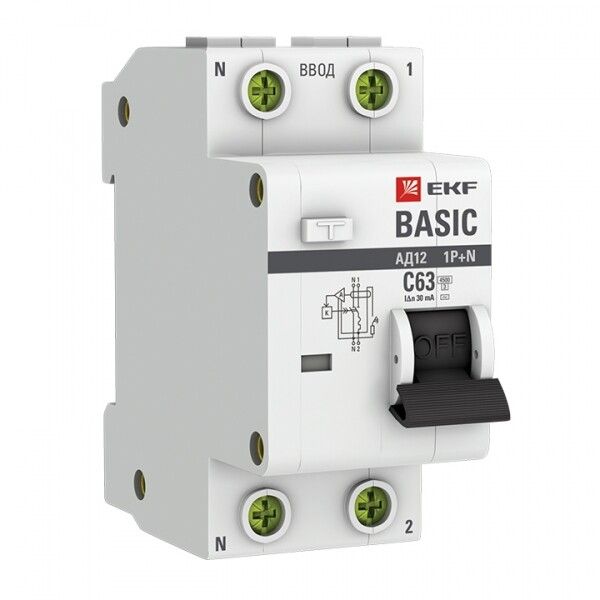

Выключатель автоматический дифференциального тока 1P+N 63А 30мА тип АС характеристика C электронный 4,5кА АД-12 EKF Basic | DA12-63-30-bas

Автоматический выключатель дифференциального тока АД-12 от EKF - это компактный дифавтомат с номинальным током 63 А и чувствительностью 30 мА, предназначенный для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек или перегрузок. Модель АД-12 сочетает в себе функции обычного автомата и УЗО, что делает её удобной решением для бытовых и промышленных сетей 230 В.

Назначение и область применения

Автоматический выключатель дифференциального тока АД-12 предназначен для защиты электрических цепей переменного тока от:

• утечек тока на землю (например, при повреждении изоляции или контакте человека с токоведущими частями);
• перегрузок и коротких замыканий;
• возгораний, вызванных длительными малыми токами утечки.

Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется в цепях с однофазным питанием 230 В, где требуется одновременная защита по току утечки и току перегрузки/короткого замыкания.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может коммутировать без перегрева.
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека.
• Номинальное напряжение: 230 В - работает в сетях с переменным током 50 Гц.
• Количество полюсов: 1+N - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе.
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Характеристика срабатывания: C - оптимальна для нагрузок с высоким пусковым током (электродвигатели, насосы, освещение с галогенками).
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный или импульсный).
• Степень защиты: IP20 - защищён от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли; требует установки внутри закрытого щита.
• Класс токоограничения: 3 - обеспечивает быстрое ограничение тока при КЗ, снижая тепловую нагрузку на провода.
• Рабочая температура: от –25 C до +50 C - подходит для установки в неотапливаемых помещениях.
• Поперечное сечение проводов: 0–25 мм2 - позволяет подключить медные провода любого распространённого сечения.
• Ширина по модулям: 2 модуля - занимает мало места в щите.
• Глубина монтажа: 50 мм - требует минимального свободного пространства за DIN-рейкой.
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при скачках напряжения.
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным перенапряжениям (молнии, коммутационные броски).
• Степень загрязнения: 3 - допускает использование в условиях повышенной запылённости (производственные помещения).
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью колебаний влажности.

Совместимость и монтаж

Автоматический выключатель дифференциального тока АД-12 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение выполняется через верхние и нижние клеммы. Для правильной работы важно соблюдать полярность: фаза подключается к входному контакту L, ноль - к N. Оба проводника должны быть отключены одновременно - это обеспечивается конструкцией 1+N.

Не рекомендуется использовать с источниками постоянного тока, инверторами или системами с высоким содержанием гармоник - модель реагирует только на синусоидальные переменные токи утечки типа AC.

Безопасность и стандарты

АД-12 соответствует требованиям ГОСТ Р 51327-1-2010 (эквивалент МЭК 60898-2-2006), что подтверждает соответствие международным нормам безопасности. Сертифицирован для применения в бытовых и промышленных сетях. Класс токоограничения 3 и номинальное импульсное напряжение 6 кВ обеспечивают надёжную защиту от внешних помех и аварийных режимов.

Преимущества

• Объединяет два устройства (автомат + УЗО) в одном корпусе - экономит место в щите и упрощает монтаж.
• Срок службы и надёжность подтверждены серийным производством по технологии EKF Basic.
• Цена ниже аналогичных изделий европейских брендов, без потери основных функций.
• Полный отрыв нуля при срабатывании - исключает опасность “заземления” через нейтраль.
• Увеличенная рабочая температурная зона - можно устанавливать даже в неотапливаемых щитовых.

Ограничения применения

• Не подходит для цепей с постоянным током утечки (например, от солнечных инверторов, ИБП, светодиодных драйверов с выпрямителем).
• Не защищает от импульсных токов утечки (тип A/B) - если есть оборудование с электронными преобразователями (стиральные машины, компьютеры, LED-светильники), лучше выбрать тип А.
• IP20 не допускает установку вне закрытого щита - нельзя использовать во влажных местах (ванная, баня, улица).
• Не применяется в сетях выше 230 В - не совместим с трёхфазными системами без дополнительных устройств.

Примеры использования

• Защита группы розеток в квартире - особенно в кухне, ванной, детской комнате.
• Щитовая на этаже многоквартирного дома - один АД-12 на несколько комнат.
• Защита силовой линии станка с асинхронным двигателем - характерная нагрузка с пусковым током, подходящая под характеристику C.
• Осветительные цепи с галогенными лампами или старыми люминесцентными светильниками.

Практические советы

• Проверьте перед установкой, чтобы ноль от этого аппарата не соединялся с другими нулями после него - это вызовет ложные срабатывания.
• При использовании нескольких дифавтоматов в одном щите следите, чтобы каждый был подключен к своей группе потребителей - смешивание цепей нарушает селективность.
• При монтаже используйте провода сечением до 25 мм2 - более толстые не войдут в клеммы.
• При первом включении нажмите кнопку «Тест» - если выключатель не отключился, он неисправен или некорректно подключён.
• При замене старого УЗО+автомата на АД-12 - убедитесь, что новое устройство имеет ту же отключающую способность (4,5 кА) и класс токоограничения.
