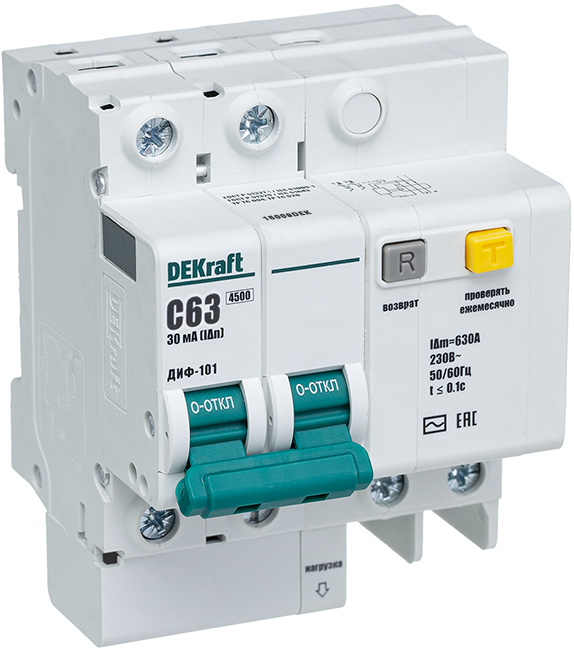

Выключатель автоматический дифференциального тока 2п C 60А 30мА тип AC 4.5кА ДИФ-101 6мод. DEKraft 15009DEK APC

Автоматический выключатель дифференциальный серии ДИФ-101 от DEKraft - устройство для защиты людей от поражения электрическим током и оборудования от сверхтоков и утечек в бытовых и промышленных сетях. Артикул 15009dek обеспечивает надёжную работу при номинальном токе 63 А и чувствительности 30 мА.

Назначение и область применения

Выключатель автоматический дифференциальный серии ДИФ-101 предназначен для защиты от поражения электрическим током при утечках тока через человека или повреждённую изоляцию, а также от перегрузок и коротких замыканий. Применяется в однофазных сетях переменного тока напряжением до 230 В. Подходит для установки в жилых домах, офисах, производственных помещениях, на объектах с высокой плотностью нагрузки - например, на участках с мощными электроприборами, насосами, нагревательным оборудованием.

Технические характеристики

• Тип устройства: Автоматический выключатель дифференциального тока (АВДТ)
• Количество полюсов: 2 (L+N, с коммутируемым нулём)
• Номинальный ток: 63 А
• Дифференциальный ток утечки: 30 мА - уровень, обеспечивающий безопасность человека
• Тип тока утечки: AC - реагирует на синусоидальные переменные утечки (стандартный тип для большинства бытовых и промышленных нагрузок)
• Характеристика срабатывания: C - подходит для нагрузок со средними пусковыми токами (например, двигатели, светильники с ЭПРА)
• Номинальная отключающая способность: 4,5 кА - способен отключить цепь при аварийном токе короткого замыкания до этого значения
• Номинальное напряжение: 230 В
• Частота: 50/60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от воды и пыли
• Способ монтажа: На DIN-рейку шириной 35 мм
• Занимает место: 4 модуля (72 мм по глубине)
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода крупного сечения
• Климатическое исполнение: УХЛ4 - работает при температурах от -40 C до +60 C, подходит для неотапливаемых помещений
• Род тока: Переменный (AC)
• Блок дифференциальной защиты: Электронный - требует внешнего питания для работы, но обеспечивает точность и стабильность срабатывания

Совместимость и монтаж

Выключатель серии ДИФ-101 совместим с любыми стандартными DIN-рейками 35 мм. Монтаж выполняется фиксацией защёлки на рейке - без дополнительных креплений. Клеммы рассчитаны на подключение одножильных и многожильных проводов сечением до 25 мм2. Обязательно соблюдать полярность: L и N должны быть правильно подключены, так как ноль коммутируется. Устройство не имеет внутренней батареи - при отключении сети дифференциальная защита временно не работает, пока питание не восстановится. Совместим с аксессуарами серии ВА-101 (например, дополнительные контакты, блокировки), что позволяет расширить функциональность системы управления.

Безопасность и стандарты

Выключатель соответствует требованиям:

• ТР ТС 004/2011 - безопасность низковольтного оборудования
• ТР ТС 020/2011 - электромагнитная совместимость
• ГОСТ Р 51327.1-2010 (МЭК 61009-1-2006) - основные требования к АВДТ
• ГОСТ Р 51327.2.2-99 (МЭК 61009-2-2-91) - специфические требования для типа AC
• ГОСТ Р 51329-99 (МЭК 61543-95) - проверка работоспособности тестовой кнопкой

Тестовая кнопка «T» расположена на лицевой панели - позволяет ежемесячно проверять работоспособность дифференциальной защиты без отключения питания всей сети.

Преимущества

• Комбинированная защита: сочетает функции автомата и УЗО в одном корпусе - экономит место на DIN-рейке
• Коммутируемый нуль: исключает риск сохранения потенциала на нулевом проводе после отключения - повышает безопасность при обслуживании
• Электронный блок дифзащиты: обеспечивает стабильную работу даже при колебаниях напряжения
• Широкий диапазон температур: можно использовать в холодных складах, на улице в закрытых щитах, в производственных зонах с перепадами температур
• Поддержка аксессуаров: возможность добавления сигнализации, удалённого управления, блокировок

Ограничения применения

• Не подходит для сетей постоянного тока - только переменный ток 50/60 Гц
• IP20 не допускает установку во влажных местах без дополнительной защиты (например, в банях, душевых - требуется герметичный щит)
• Электронный тип защиты требует наличия напряжения на входе; при отключении питания защита не действует - не рекомендуется для критически важных систем без резервного питания
• Не предназначено для защиты от импульсных утечек (тип A/B) - не подходит для современной техники с выпрямителями (ИБП, LED-драйверы, компьютеры) - для таких задач нужен АВДТ типа A
• Номинальный ток 63 А - не используется для маломощных групп (например, освещение); оптимален для групп розеток, теплого пола, кухонной техники

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при пробое микроволновки или кофеварки
• Щит на этаже многоэтажного дома - вместо двух отдельных устройств (автомат + УЗО) установлен один компактный АВДТ
• Цех с металлообработкой - защита станков с частотными преобразователями (при условии, что утечки синусоидальные)
• Обогревательный контур в гараже - предотвращает утечку через намокшую изоляцию кабеля

Практические советы

• Выбирая АВДТ, убедитесь, что сечение кабеля не превышает 25 мм2 - иначе контакт будет греться
• Проверяйте работу кнопкой «T» хотя бы раз в месяц - особенно перед сезоном повышенной нагрузки
• При установке в щите с несколькими АВДТ - не забудьте про правильную координацию: верхний аппарат должен иметь более высокий номинал, чем нижние
• Если в сети есть оборудование с импульсными утечками (компьютеры, LED-светильники, инверторы) - используйте АВДТ типа A, а не AC
• Для длительной работы в условиях низких температур (-30…-40 C) - убедитесь, что щит не продувается ветром и не запотевает
• При использовании аксессуаров от серии ВА-101 - проверьте совместимость по размеру и типу крепления
