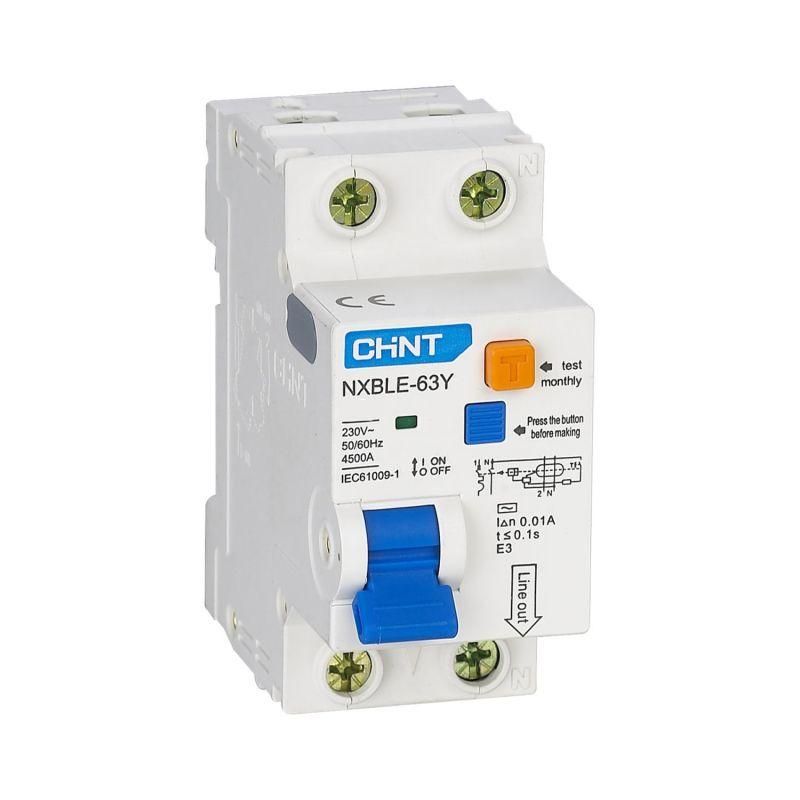

Выключатель автоматический дифференциального тока NXBLE-63Y 1P+N 63А 30mA электронный тип AС, х-ка С, 4,5kA (R) | 105548 CHINT

Автоматический выключатель дифференциального тока CHINT NXBLE-63Y с номинальным током 63 А и чувствительностью 30 мА обеспечивает защиту от утечек, перегрузок и коротких замыканий в однофазных сетях 230 В. Устройство предназначено для установки в щитах жилых, коммерческих и промышленных объектов, где важна безопасность людей и оборудования.

Назначение и область применения

CHINT NXBLE-63Y используется для защиты человека от поражения электрическим током при косвенном прикосновении, а также для предотвращения возгораний, вызванных утечками тока. Применяется в бытовых и промышленных электросетях переменного тока 230 В, 50/60 Гц. Подходит для защиты групповой проводки в квартирах, офисах, мастерских, на участках с повышенной влажностью - например, в ванных комнатах, кухнях, производственных зонах с оборудованием.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может длительно пропускать без повреждений;
• Номинальный ток утечки: 30 мА - порог срабатывания при появлении опасной утечки тока на землю;
• Тип дифференциального тока: AC - реагирует только на переменный ток утечки (например, от бытовых приборов);
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (освещение, насосы, малые двигатели);
• Номинальное напряжение: 230 В - рабочее напряжение сети;
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который выключатель может безопасно отключить;
• Количество полюсов: 2 (1P+N) - защищает фазу и ноль одновременно, ноль отключается при срабатывании;
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски);
• Частота: 50/60 Гц - совместим с сетями России и большинства стран;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли;
• Рабочая температура: от -35C до +70C - допустимо использование в неотапливаемых помещениях;
• Ширина: 2 модуля - занимает 36 мм на DIN-рейке;
• Механическая износостойкость: 20 000 циклов включения/выключения;
• Электрическая износостойкость: 10 000 циклов при номинальной нагрузке;
• Подключение нагрузки: снизу - рекомендовано для удобства монтажа в щитах;
• Индикация: окно показывает положение контактов - «I» = включён, «O» = выключен.

Совместимость и монтаж

CHINT NXBLE-63Y монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки важно соблюдать полярность: вход фазы и нуля - сверху, выход - снизу. Выключатель требует подключения обоих проводов (L и N), так как ноль отключается при срабатывании. Не используйте для трёхфазных систем. Совместим со всеми стандартными щитами, соответствующими IEC 60947-2 и IEC 61009-1.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 61009-1 (для АВДТ) и IEC 60947-2 (для автоматических выключателей). Обеспечивает класс защиты от поражения током согласно нормам для помещений с риском удара током. Индикация положения контактов позволяет визуально определить состояние устройства без тестирования.

Преимущества

• Электронный тип срабатывания - высокая точность и стабильность при колебаниях напряжения;
• Отключение незащищенной нейтрали - исключает сохранение потенциала на нулевом проводе после срабатывания;
• Увеличенная механическая и электрическая долговечность - подходит для мест с частыми операциями включения;
• Компактная двухмодульная конструкция - экономит место в щите;
• Встроенный тест-кнопка - позволяет ежемесячно проверять исправность без внешних приборов.

Ограничения применения

• Не предназначен для защиты от постоянного тока утечки - не работает с современными источниками питания (например, ИБП, LED-драйверы, зарядки EV), которые могут генерировать пульсирующий DC-ток;
• IP20 - нельзя использовать во влажных или запылённых условиях без дополнительной защиты (коробки, герметичные щиты);
• Характеристика C - не подходит для мощных двигателей с высоким пусковым током (лучше выбрать D-характеристику);
• Только для однофазных сетей 230 В - не применяется в трёхфазных системах без нескольких экземпляров;
• Не имеет функции защиты от перенапряжения - требуется отдельный УЗИП при наличии риска грозовых перенапряжений.

Примеры использования

• Защита группы розеток в ванной комнате - предотвращает удар током при использовании фена или стиральной машины;
• Щитовая группа на кухне - защита плиты, микроволновки, кофемашины;
• Оборудование в цеху: насосы, компрессоры, световые люминесцентные лампы;
• Офисные помещения: компьютеры, серверы, оргтехника - снижает риск возгорания от утечек через старую изоляцию.

Практические советы

• Проверяйте работу CHINT NXBLE-63Y ежемесячно кнопкой «Test» - даже если он кажется «работающим», внутренняя электроника может выйти из строя;
• При замене убедитесь, что ноль подключён именно к выводу N, а не к L - неверное подключение сделает защиту бесполезной;
• Если в вашей сети есть частые ложные срабатывания - возможно, проблема в утечке на другом участке цепи, а не в самом выключателе;
• Для сложных систем можно заказать версии с дополнительными контактами (AX-X1, AL-X1) - они передают сигнал о срабатывании в систему контроля;
• Посадочный диаметр клемм - 16 мм2 - подходит для медных проводов до этого сечения. Не затягивайте слишком сильно - можно повредить клеммы.
