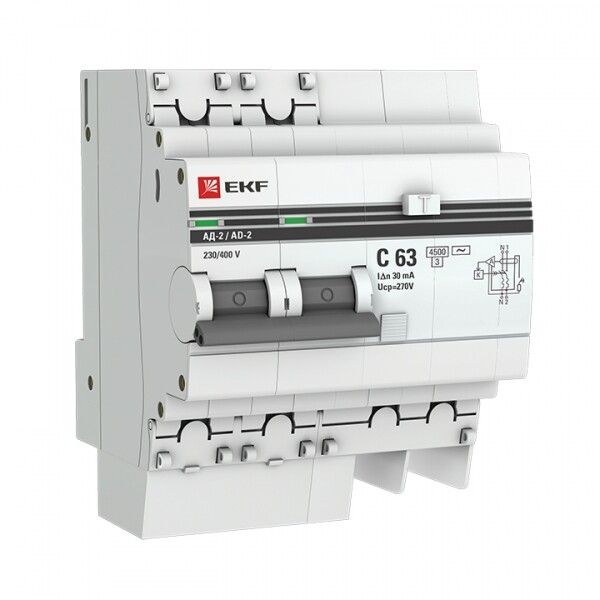

Выключатель автоматический дифференциального тока АД-2 2п 63А C 30мА тип AC (4 мод.) PROxima (электронный) | DA2-63-30-pro EKF

Автоматический выключатель дифференциального тока АД-2 63 А 30 мА от EKF PROxima сочетает защиту от перегрузок, коротких замыканий и утечек тока в одном корпусе. Подходит для установки в распределительных щитах жилых домов, офисов и промышленных объектов.

Назначение и область применения

АД-2 предназначен для защиты электрических цепей от опасных последствий утечки тока (например, при прикосновении к токоведущим частям), перегрузок и коротких замыканий. Устройство обеспечивает безопасность людей и предотвращает повреждение оборудования. Применяется в бытовых и промышленных сетях переменного тока с напряжением до 230 В. Особенно актуален там, где есть повышенная влажность или риск поражения током - ванные комнаты, кухни, мастерские, насосные станции, оборудование на открытых площадках.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может длительно пропускать без срабатывания.
• Дифференциальный ток: 30 мА - чувствительность к утечкам; сработает при токе выше этого значения, что соответствует требованиям безопасности для защиты человека.
• Тип дифференциального тока: AC - реагирует только на переменную утечку тока (типична для бытовой техники и освещения).
• Номинальное напряжение: 230 В - рассчитан на однофазные сети 220–240 В.
• Количество полюсов: 2 - защищает фазу и ноль одновременно, ноль коммутируется (отключается при срабатывании).
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при крупном КЗ.
• Характеристика срабатывания: C - оптимальна для нагрузок с высокими пусковыми токами (электродвигатели, компрессоры, светильники с газоразрядными лампами).
• Ширина по модулям: 4 модуля - занимает 72 мм в щите (стандарт DIN 43880).
• Степень защиты: IP20 - защищен от прикосновений пальцев и твердых предметов, но не от воды и пыли.
• Температурный диапазон: от -40C до +50C - работает в холодных и жарких условиях, в том числе в неотапливаемых помещениях.
• Сечение проводов: 0–25 мм2 - позволяет подключать медные провода любого распространённого сечения.
• Потери мощности: 4,5 Вт - минимальное энергопотребление самого аппарата при работе.
• Класс токоограничения: 3 - обеспечивает быстрое ограничение тока КЗ, снижая тепловую нагрузку на проводку.
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию внутренних элементов.
• Импульсное напряжение: 6 кВ - выдерживает кратковременные скачки напряжения (например, от молний).

Совместимость и монтаж

АД-2 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной не менее 45 мм. Устройство совместимо со всеми популярными сериями щитов (IEK, Schneider, ABB и др.). Подключение выполняется через верхние/нижние клеммы - вход и выход помечены. Нулевой проводник также отключается при срабатывании, что соответствует современным нормам безопасности. Монтаж возможен как в новых, так и в реконструируемых щитах. Не требует внешнего питания - работает исключительно за счёт энергии сети.

Безопасность и стандарты

АД-2 соответствует ГОСТ Р 50345-1-2010 (эквивалент МЭК 60898-2-2006), что подтверждает соответствие европейским и российским требованиям к устройствам защитного отключения. Сертифицирован для работы в категории перенапряжения III и при степени загрязнения 3 - то есть допускается использование в условиях возможного попадания пыли и влаги внутри помещений. Климатическое исполнение УХЛ4 позволяет применять устройство в регионах с умеренным и холодным климатом.

Преимущества

• Объединяет два типа защиты - от утечек и от перегрузок - в одном устройстве, экономя место в щите.
• Электронный механизм срабатывания обеспечивает точность и надёжность при малых утечках.
• Коммутируемый ноль повышает уровень безопасности при аварийном отключении.
• Встроенный блок защиты от перенапряжений (по данным производителя) снижает риск повреждения подключённой техники.
• Высокая механическая прочность и долгий срок службы благодаря качественной сборке серии PROxima.

Ограничения применения

• Не подходит для сетей постоянного тока - только переменный ток 50 Гц.
• Защита от утечек действует только на переменный ток (AC); не реагирует на постоянные утечки (DC), которые могут возникать, например, от солнечных батарей или импульсных блоков питания.
• IP20 не обеспечивает защиту от брызг и влаги - нельзя устанавливать вне закрытых щитов или во влажных местах без дополнительной герметизации.
• Не является селективным (не имеет суффикса S) - при срабатывании одного АД-2 отключится вся цепь, включая другие группы. Для сложных систем лучше использовать селективные модели АД-2S.

Примеры использования

• Щит квартиры - защита розеточных групп в ванной и кухне.
• Производственный станок с двигателем - защита от перегрева и пробоя изоляции.
• Освещение на крыльце или в подвале - предотвращение удара током при контакте с влажными поверхностями.
• Котельная или насосная - защита оборудования от скачков напряжения и утечек через корпус.

Практические советы

• Проверьте посадочный диаметр кабеля перед подключением - он должен подходить под 0–25 мм2. Не используйте многожильные провода без наконечников.
• При установке в старые щиты проверьте наличие достаточного места по глубине - минимум 45 мм.
• Если в системе есть частые ложные срабатывания - возможно, проблема в изношенной изоляции или параллельных утечках. Проверьте всю цепь после установки АД-2.
• Тестовая кнопка «T» должна работать ежемесячно - нажимайте её для проверки исправности механизма.
• Для больших объектов с несколькими контурами рассмотрите переход на селективные модели АД-2S - они позволяют локализовать отказ без отключения всей системы.
