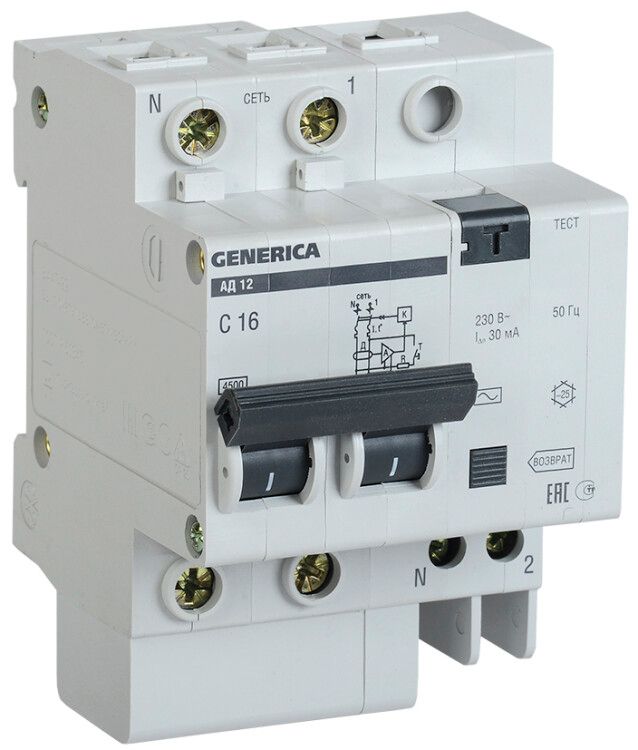

Выключатель автоматический дифференциального тока АД12 2п 63А C тип AC (3,9 мод) | MAD15-2-063-C-030 GENERICA IEK

Автоматический дифференциальный выключатель АД12 от GENERICA (артикул mad15-2-063-c-030) сочетает функции защиты от утечек тока, перегрузок и коротких замыканий в одном устройстве. Он предназначен для установки в распределительных щитах жилых, офисных и промышленных объектах, где требуется надёжная защита человека и оборудования.

Назначение и область применения

АД12 - это комбинированный аппарат, который одновременно защищает людей от поражения электрическим током и предотвращает повреждение проводки из-за перегрузок или коротких замыканий. Уставка в 30 мА обеспечивает безопасную реакцию на малые утечки тока, характерные для случайного контакта с токоведущими частями. Подходит для защиты групповых цепей освещения, розеток, бытовой техники и слаботочного оборудования. Применяется в квартирах, домах, административных зданиях и на производствах с низким уровнем помех.

Технические характеристики

• Номинальный ток: 63 А - позволяет подключать нагрузку до 14 кВт при 230 В
• Дифференциальный ток утечки: 30 мА - чувствителен к опасным утечкам, соответствует требованиям безопасности для человеческой жизни
• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц - совместим с сетями России и стран СНГ
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры)
• Номинальная отключающая способность: 4,5 кА - выдерживает токи КЗ в типичных жилых и коммерческих сетях
• Модульная ширина: 3,9 модуля - занимает чуть больше трёх стандартных мест на DIN-рейке
• Глубина монтажа: 75 мм - требует достаточного места внутри щита
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; применяется только во внутренних помещениях
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая тепловую нагрузку на провода
• Срок службы: 15 лет - рассчитан на длительную работу при соблюдении условий эксплуатации

Совместимость и монтаж

АД12 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки необходим доступ к задней части щита - глубина устройства составляет 75 мм, поэтому важно проверить свободное пространство перед монтажом. Наличие нейтрального проводника обязательно: устройство требует подключения N-проводника для работы дифференциальной защиты. Подключение выполняется согласно маркировке на корпусе: входные клеммы сверху, выходные - снизу. Не допускается подключение к системам постоянного тока или с напряжением выше 230 В.

Безопасность и стандарты

АД12 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1, которые регламентируют безопасность устройств типа A (реагирующих на переменный ток утечки). Класс токоограничения 3 и отключающая способность 4,5 кА обеспечивают соответствие нормам для массового жилищного и коммерческого применения. Устройство не предназначено для использования в условиях повышенной влажности, на улице или в взрывоопасных средах.

Преимущества

• Объединяет три функции - защита от утечек, перегрузок и КЗ - в одном компактном устройстве
• Уставка 30 мА соответствует максимальному допустимому значению для защиты людей
• Характеристика “C” позволяет использовать в цепях с электромоторами без ложных срабатываний
• Класс 3 токоограничения снижает риск возгорания при аварии
• Долгий срок службы (15 лет) и высокая надёжность конструкции

Ограничения применения

• Не работает в сетях постоянного тока (DC)
• Не подходит для помещений с высокой влажностью (ванная, баня, уличные щиты) - степень защиты IP20 недостаточна
• Не рекомендован для цепей с высоким уровнем импульсных помех (например, частотные преобразователи) - возможны ложные срабатывания
• Требует обязательного подключения нулевого проводника - нельзя применять в двухпроводных системах без N
• Не предназначен для управления нагрузкой - только защита, не является обычным рубильником

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Щитовая защита для холодильника, стиральной машины, бойлера
• Линия питания насоса или вентилятора с пусковыми токами
• Групповое отключение света в офисе или торговом зале

Практические советы

• Перед установкой проверьте, что нулевой проводник подключён правильно - без него устройство не будет работать
• Проверяйте тестовую кнопку ежемесячно - она имитирует утечку тока и подтверждает исправность механизма
• При замене старого автомата убедитесь, что новый АД12 имеет ту же модульную ширину (3,9) и глубину (75 мм)
• Не используйте этот выключатель вместо УЗО + автоматического выключателя - он уже содержит обе функции, но не заменяет более мощные устройства для главных вводов
• Для многоквартирных домов лучше устанавливать АД12 на каждую группу, а не один на весь этаж - так повысится точность диагностики отказов
