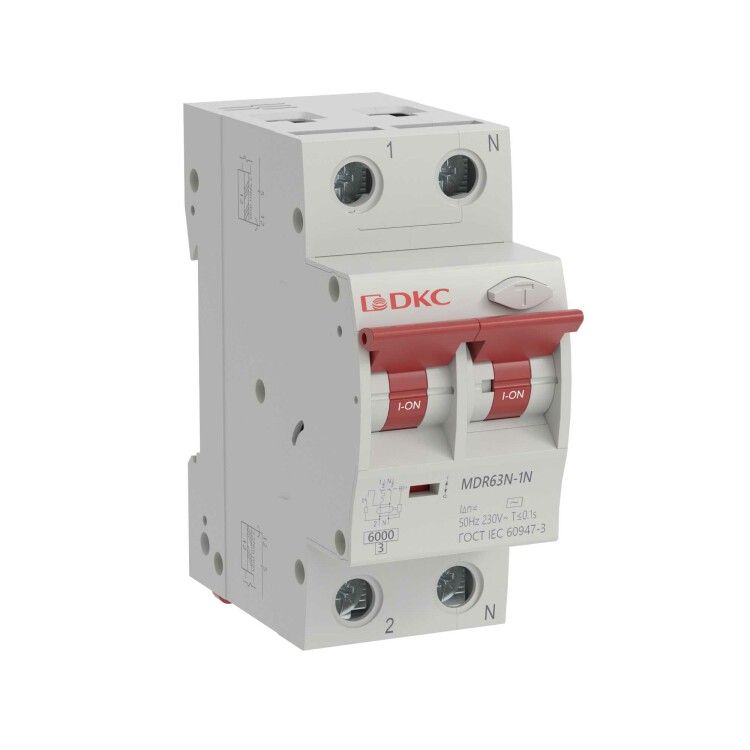

Автоматический выключатель дифференциального тока YON макс (YON max) типа MDR, 1P+N, 30mA, 63A, хар-ка C, 6kA, тип А - MDR63N-1N2C63-A ДКС

Автоматический выключатель дифференциального тока MDR63N - двухполюсный (1P+N) аппарат серии YON MAX, предназначенный для защиты человека от поражения электрическим током, предотвращения пожаров из-за утечек тока и обеспечения надёжной работы электросети в бытовых и общественных зданиях. Номинальный ток 63 А, чувствительность 30 мА, отключающая способность 6 кА, класс защиты IP20.

Назначение и область применения

MDR63N защищает электрические сети напряжением 230 В переменного тока от трёх основных опасностей: перегрузок, коротких замыканий и токов утечки. Особенно важен в местах, где есть риск поражения током - ванные комнаты, кухни, детские помещения, офисы, торговые центры, больницы и жилые дома. Устройство сработает при утечке тока свыше 30 мА, что соответствует нормам безопасности для защиты жизни человека. Также предотвращает возгорание из-за повреждённой изоляции проводов.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может пропускать без срабатывания;
• Дифференциальный ток: 30 мА - порог срабатывания при утечке тока на землю; безопасный уровень для защиты людей;
• Количество полюсов: 2 (1P+N) - отключаются одновременно фаза и ноль, исключая опасность сохранения потенциала на нулевом проводе;
• Характеристика срабатывания: C - подходит для нагрузок с высокими пусковыми токами, например, двигатели, насосы, компрессоры;
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А;
• Род тока: AC - работает только в сетях переменного тока 50 Гц;
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей частоты, LED-драйверов, зарядных устройств);
• Напряжение: 230 В - рассчитан на однофазную сеть 230/400 В;
• Ширина модуля: 2 - занимает два модуля на DIN-рейке (стандарт 17,5 мм каждый);
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, таким как грозовые импульсы;
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли - устанавливается внутри распределительных щитов;
• Рабочий диапазон температур: от -25C до +40C - подходит для установки в неотапливаемых помещениях, но не на улице;
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании, что повышает безопасность;
• Способ монтажа: на DIN-рейку - совместим со всеми стандартными щитами.

Совместимость и монтаж

MDR63N устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного монтажа требуется свободное место в щите - два модуля (35 мм). Подключение: входные клеммы - сверху, выходные - снизу. Фаза и ноль должны быть подключены строго согласно маркировке на корпусе. Обязательно проверьте соответствие сечения провода: для 63 А рекомендуются медные провода сечением не менее 10–16 мм2. После подключения выполните тест кнопкой «T» - при исправном устройстве оно должно отключиться.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 61009-1 и GOST R 50807. Класс защиты IP20 гарантирует безопасность при работе в закрытых щитах. Отключение нулевого провода снижает риск оставления фазного потенциала на оборудовании после срабатывания. Сертифицирован для использования в системах TN-S и TN-C-S.

Преимущества

• Электронный принцип действия - более точное срабатывание при сложных формах тока утечки, чем у электромеханических аналогов;
• Поддерживает токи утечки типа A - идеально для современной техники с импульсными источниками питания (LED, инverter, USB-зарядки);
• Отключение нуля - повышает безопасность при ремонтах и авариях;
• Высокая отключающая способность (6 кА) - подходит для городских сетей с высокой мощностью;
• Гарантия 5 лет - подтверждает надёжность производства серии YON MAX.

Ограничения применения

• Не предназначен для установки на улице или во влажных помещениях без дополнительной защиты - степень IP20 не допускает попадания влаги;
• Не работает в сетях постоянного тока - только переменный ток 50 Гц;
• Не подходит для защиты оборудования с очень большими пусковыми токами (более 10×Iн) - лучше использовать характеристику D;
• Не заменяет обычный автомат - это дифавтомат, но он не защищает от перегрузок выше 63 А, поэтому в цепях с большой нагрузкой нужен дополнительный автомат перед ним;
• Не применяется в системах IT - требует наличия заземления.

Примеры использования

• Защита группы розеток в ванной комнате квартиры;
• Щитовая группа для кухни с плитой, микроволновкой и холодильником;
• Общий входной защитный аппарат в щите многоквартирного дома;
• Защита освещения и розеток в торговом центре или офисе;
• Цепи с частотными преобразователями, светодиодными светильниками, зарядными станциями для электромобилей - благодаря типу A.

Практические советы

• Выбирая MDR63N, убедитесь, что ваша сеть имеет рабочее заземление - иначе устройство не будет работать эффективно;
• Проверяйте сечение кабеля: для 63 А используйте минимум 10 мм2 меди, лучше 16 мм2 - особенно при длинных участках;
• Не устанавливайте несколько дифавтоматов на одну группу - это может вызывать ложные срабатывания;
• Тестируйте кнопкой «T» хотя бы раз в месяц - даже если всё кажется в порядке;
• При замене старого автомата на MDR63N - обязательно отключите питание и проверьте полярность подключения фазы и нуля;
• Если в помещении много электроники - тип A здесь оптимальный выбор, вместо типа AC.
