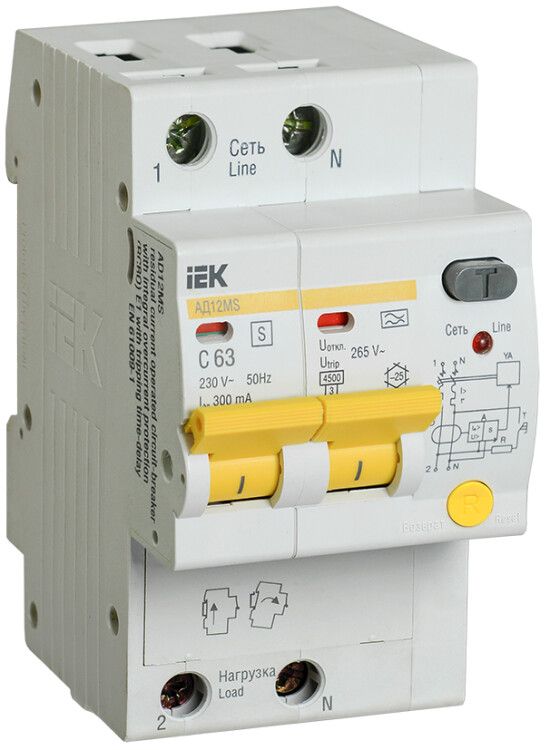

Выключатель автоматический дифференциального тока селективный 2п 63А 300мА тип A АД12MS KARAT IEK MAD123-2-063-C-300

Автоматический выключатель дифференциального тока АД12MS от IEK (ИЭК), артикул mad123-2-063-c-300, предназначен для защиты людей и оборудования от поражения электрическим током и возгораний из-за утечек тока в сетях переменного тока. Этот селективный аппарат сочетает функции автоматического выключателя и УЗО, обеспечивая надежную работу в распределительных щитах жилых, промышленных и коммерческих объектов.

Назначение и область применения

АД12MS - это селективный дифференциальный автомат, который используется в качестве вводного аппарата в многоступенчатых системах защиты. Он применяется там, где важно избежать ложных срабатываний верхнего уровня при авариях на нижних участках сети. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений, на предприятиях с мощным электрооборудованием, особенно там, где есть частые импульсные нагрузки (например, сварочные аппараты, частотные преобразователи, компьютерные системы).

Технические характеристики

• Номинальный ток: 63 А - выдерживает постоянную нагрузку до этого значения без срабатывания
• Дифференциальный ток утечки: 300 мА (0,3 А) - срабатывает при утечке выше этой величины
• Тип чувствительности: A - реагирует на переменный ток утечки и импульсный постоянный ток (подходит для современной техники с выпрямителями)
• Номинальное напряжение: 230 В - для однофазных сетей
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при КЗ до этого тока
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (освещение + бытовая техника + двигатели)
• Частота: 50 Гц - для стандартных сетей России и стран СНГ
• Степень защиты: IP20 - защищен от прикосновения пальцами, но не от воды и пыли; требует установки внутри щита
• Ширина: 3 модуля (54 мм) - компактный формат для плотной сборки в щите
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании, повышает безопасность
• Способ монтажа: DIN-рейка - стандартный крепёж для всех современных щитов
• Срок службы: 15 лет - рассчитан на долгую эксплуатацию при соблюдении условий
• Селективный - имеет выдержку времени перед отключением, чтобы не мешать нижестоящим устройствам

Совместимость и монтаж

АД12MS совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж выполняется просто: защёлкивание на рейке и затяжка винтов клемм. Для подключения используйте провода сечением до 25 мм2 (медные). Обязательно проверьте правильность подключения фазы и ноля - устройство коммутирует оба проводника. Присоединение дополнительных модулей (например, блоков сигнализации) возможно безвинтовым способом - достаточно вставить их в специальное гнездо на корпусе. Убедитесь, что в щите остаётся место для теплоотвода - не устанавливайте рядом с источниками тепла.

Безопасность и стандарты

АД12MS соответствует требованиям международных стандартов IEC/EN 61009-1 и IEC/EN 61008-1. Защита от перенапряжений встроена - устройство автоматически снижает риск повреждения при скачках напряжения в сети. Индикатор на лицевой панели показывает состояние контактов: красный цвет - сработал, белый - в норме. Также есть светодиод, указывающий наличие напряжения на выходе ("Нагрузка"), что удобно при диагностике. Все материалы корпуса самозатухающие, соответствуют классу горючести V-0.

Преимущества

• Селективность - предотвращает отключение всего щита при локальной неисправности
• Усиленные клеммы - два дополнительных заклёпочных соединения обеспечивают надёжный контакт даже при больших токах
• Монолитная лицевая панель - увеличивает механическую прочность и исключает деформацию при монтаже
• Улучшенная дугогасительная камера - снижает риск повреждения внутренних элементов при КЗ
• Визуальная индикация - легко определить причину отключения без тестера
• Компактность - занимает всего 3 модуля, освобождает место в щите
• Поддержка дополнительных модулей - можно добавить блоки сигнализации, дистанционного управления

Ограничения применения

Не предназначена для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли. Не рекомендуется использовать в средах с высокой влажностью, химическими испарениями или температурой ниже -5C и выше +40C. Не подходит для цепей с постоянным током (DC) или смешанным током (AC+DC) без выпрямителей. Не заменяет основной вводной автомат - должен использоваться в паре с обычным автоматическим выключателем при необходимости защиты от перегрузки и КЗ на более высоких уровнях.

Примеры использования

• Вводной дифференциальный автомат в квартире с несколькими группами розеток и освещения
• Щит на производстве с частотными преобразователями, сварочными машинами и насосами
• Распределительный щит торгового центра, где важна селективность и минимизация отключений
• Объекты с IT-инфраструктурой (серверные комнаты, ЦОД) - благодаря реакции на импульсные утечки типа A

Практические советы

• Проверяйте маркировку на корпусе перед установкой - убедитесь, что выбран именно тип A, а не AC
• После монтажа всегда нажимайте кнопку «Т» для тестирования - устройство должно отключиться
• Не допускайте перегрева щита - при температуре выше +40C возможны ложные срабатывания
• При подключении проводов не перетягивайте винты - это может повредить клеммы
• Для сложных систем рекомендуется проектировать селективную координацию: АД12MS (300 мА, селективный) - вверху, обычные УЗО (30 мА) - внизу
• Заменяйте устройство при частых срабатываниях без видимой причины - это может указывать на износ или повреждение внутренней электроники
