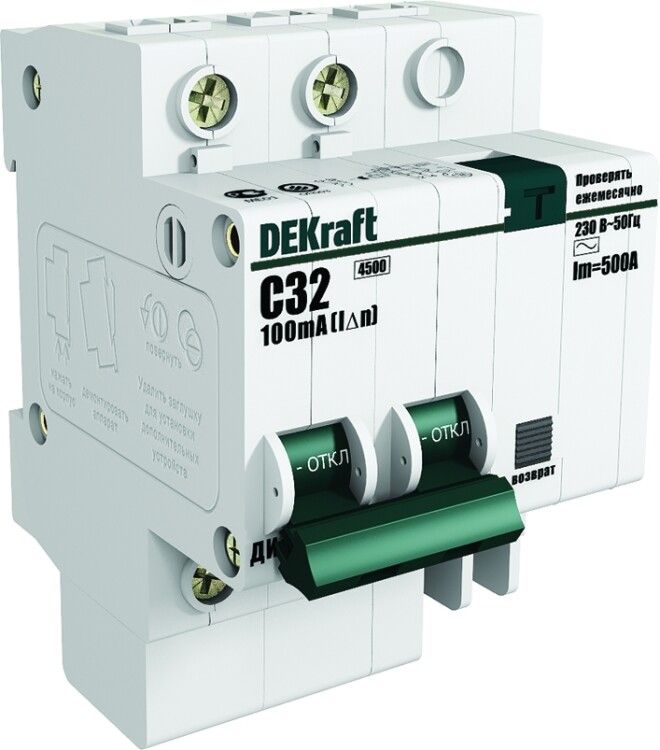

Выключатель автоматический дифференциального тока 2п (1P+N) C 63А 300мА тип AC ДИФ-101 со встроен. защит. от сверхтоков DEKraft 15244DEK APC

Автоматический выключатель дифференциального тока ДИФ-101 от DEKraft - двухполюсное устройство 1P+N с комбинированной защитой от токов утечки и сверхтоков. Подходит для установки в щитах жилых домов, офисов и промышленных объектах, обеспечивает безопасность при работе с электроприборами и защищает проводку от перегрузок и КЗ.

Назначение и область применения

ДИФ-101 сочетает в себе функции автоматического выключателя и устройства защитного отключения (УЗО). Он предназначен для защиты людей от поражения электрическим током при утечках и предотвращения возгораний из-за перегрузок или коротких замыканий. Применяется в однофазных сетях 230 В с частотой 50/60 Гц. Подходит для бытовых и промышленных систем: освещение, розеточные группы, оборудование на конвейерах, насосы, станки, системы вентиляции.

Технические характеристики

• Номинальный ток: 63 А - выдерживает длительную нагрузку до этого значения без отключения;
• Дифференциальный ток утечки: 300 мА (0,3 А) - срабатывает при утечке выше этой величины, защищает от пожара, но не от поражения человека (для защиты людей рекомендуются УЗО на 30 мА);
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не чувствителен к постоянному или импульсному;
• Характеристика срабатывания: C - оптимальна для оборудования с высокими пусковыми токами (электродвигатели, компрессоры, люминесцентные светильники);
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании с током до 4500 А;
• Номинальное напряжение: 230 В - рассчитан на работу в сети 220–240 В;
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно, исключает риск сохранения потенциала на нулевом проводе;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли - устанавливается внутри закрытых щитов;
• Ширина: 8 модулей (144 мм) - занимает место на DIN-рейке, совместим со стандартными щитами;
• Глубина монтажа: 73 мм - требует достаточного внутреннего объёма щита;
• Диапазон температур: от -40 до +60 C - работает в суровых условиях, включая неотапливаемые помещения;
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с повышенной влажностью;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные линии;
• Частота: 50/60 Гц - совместим с сетями России, Европы и других стран;
• Способ монтажа: на DIN-рейку - стандартный крепёж для электрощитов;
• Исполнение: стационарное - не предназначен для перемещения или временных подключений.

Совместимость и монтаж

ДИФ-101 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется с помощью зажимов на задней части корпуса. Подключение проводов: входные - сверху, выходные - снизу. Ноль и фаза должны быть подключены строго к соответствующим клеммам - неверное подключение нарушает работу защиты. Максимальное сечение кабеля - 25 мм2, минимальное - 1,5 мм2. Для надёжного контакта используйте наконечники типа ШП или ШВИ. Устройство совместимо с аксессуарами серии ВА-101 (например, блоки сигнализации, расцепители), что позволяет расширить функционал - например, удалённо отслеживать состояние или автономно отключать цепь.

Безопасность и стандарты

ДИФ-101 сертифицирован по требованиям:

• ТР ТС 004/2011 - безопасность низковольтного оборудования;
• ТР ТС 020/2011 - электромагнитная совместимость;
• ГОСТ Р 51327.1-2010 / МЭК 61009-1-2006 - основные требования к АВДТ;
• ГОСТ Р 51327.2.2-99 / МЭК 61009-2-2-91 - специальные требования для электронных УЗО;
• ГОСТ Р 51329-99 / МЭК 61543-95 - устойчивость к помехам и ложным срабатываниям.

Электронный блок дифференциальной защиты требует наличия питания от сети - при обрыве ноля или фазы защита от утечки прекращает работать. Это важно учитывать при проектировании систем с резервированием питания.

Преимущества

• Компактное решение: один прибор заменяет два - автомат и УЗО, экономит место в щите;
• Надёжная защита: двойная защита от перегрузок, КЗ и утечек снижает риск пожара и поражения;
• Подходящий класс срабатывания C - идеален для промышленного оборудования с высокими пусковыми токами;
• Работает при экстремальных температурах - подходит для холодных складов, уличных щитов и неотапливаемых помещений;
• Совместимость с аксессуарами ВА-101 - можно добавить сигнализацию или дистанционное управление без замены устройства.

Ограничения применения

• Не подходит для защиты от поражения человека - ток утечки 300 мА слишком велик для этого (для розеточных групп нужен 30 мА);
• Электронный тип защиты - не работает при отсутствии напряжения в сети (при отключении ноля или фазы защита от утечки отключается);
• Не реагирует на постоянный ток утечки - не годится для систем с выпрямителями, солнечными батареями, ИБП;
• IP20 - нельзя использовать во влажных местах (ванная, баня, улица) без дополнительной защиты в герметичном корпусе;
• Не имеет механического тестирования кнопкой “T” - проверка осуществляется через внешние средства или периодические осмотры.

Примеры использования

• Защита силовой линии для станка с асинхронным двигателем 5,5 кВт - сочетание C-характеристики и 300 мА утечки предотвращает ложные срабатывания при запуске;
• Щит на этаже многоквартирного дома - защита всей группы розеток на кухне и в ванной (но для ванной лучше дополнительно поставить УЗО 30 мА);
• Промышленный щит в цеху с конвейером и насосами - надёжная защита от перегрева и пробоя изоляции;
• Неотапливаемый гараж или склад - благодаря UHL4 и широкому диапазону температур остаётся работоспособным зимой.

Практические советы

• Выбирая ДИФ-101, убедитесь, что ваша сеть - именно 230 В, а не 400 В трёхфазная - он не предназначен для трёхфазных систем;
• При монтаже соблюдайте полярность: L и N обязательно подключаются к меткам на корпусе - перепутали - защита не будет работать;
• Для контроля состояния устройства используйте тестеры УЗО или регулярные проверки с помощью мультиметра и нагрузки;
• Если требуется защита от поражения током (розетки, детские комнаты), параллельно установите отдельное УЗО на 30 мА - ДИФ-101 здесь лишь дополняет защиту;
• При использовании аксессуаров (например, блока сигнализации) учитывайте потребляемую мощность - она должна быть ниже номинала самого автомата;
• Не устанавливайте ДИФ-101 рядом с источниками сильных ЭМИ (частотные преобразователи, сварочные аппараты) - возможны ложные срабатывания.
