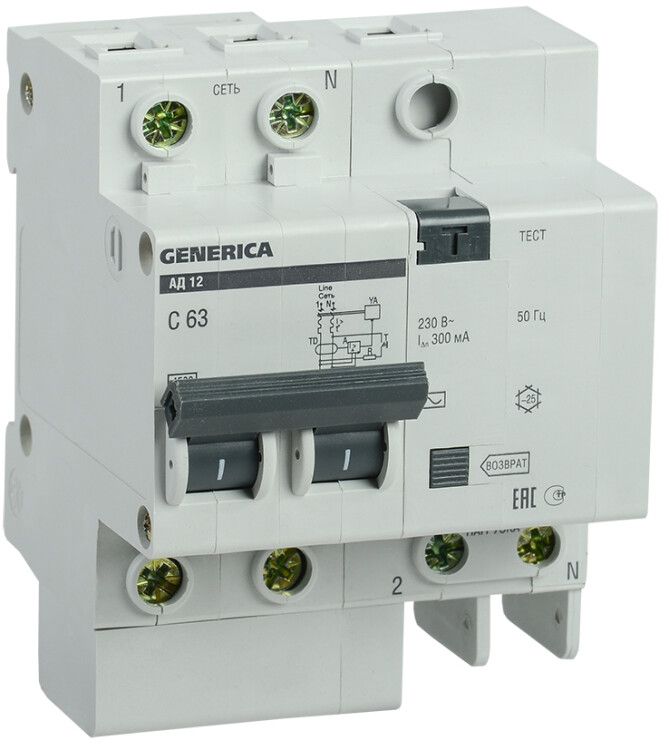

Выключатель автоматический дифференциального тока АД12 2п 63А C 300мА тип AC (4 мод) | MAD15-2-063-C-300 GENERICA IEK

Автоматический дифференциальный выключатель АД12 2 полюса 63А 300мА от GENERICA и IEK предназначен для защиты электрических цепей от утечек тока, перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку и применяется в распределительных щитах жилых, общественных и промышленных объектах.

Назначение и область применения

АД12 2 полюса 63А 300мА защищает электроустановки от опасных утечек тока величиной до 300 мА, которые могут вызвать нагрев изоляции и возгорание. Также устройство обеспечивает защиту от перегрузок и коротких замыканий. Подходит для установки в главных распределительных щитах зданий, на входе в группы розеток, освещения, оборудования с высокими требованиями к пожарной безопасности - например, в складских помещениях, мастерских, административных корпусах.

Технические характеристики

• Номинальный ток: 63 А - позволяет подключать нагрузку мощностью до ~14 кВт при 230 В
• Номинальное напряжение: 230 В переменного тока (AC)
• Дифференциальный ток срабатывания: 300 мА - порог чувствительности для защиты от пожара
• Тип тока утечки: AC - реагирует на синусоидальные утечки, типичные для бытовой и промышленной техники
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, насосы, компрессоры)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при КЗ с током до 4500 А
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, защищает оборудование
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень защиты: IP20 - защищён от доступа пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Модульная ширина: 3,9 модуля - занимает место в щите, эквивалентное трём обычным автоматам
• Глубина монтажа: 75 мм - требуется свободное пространство за щитом
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании, повышает безопасность
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий

Совместимость и монтаж

АД12 2 полюса 63А 300мА монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки необходимо обеспечить доступ к контактам и возможность фиксации в щите. Устройство имеет два полюса - L и N - поэтому подключение выполняется по схеме: входные фаза и ноль - сверху, выходные - снизу. Нельзя использовать в цепях постоянного тока. Совместим со всеми стандартными щитами, соответствующими ГОСТ Р 50030.2.

Безопасность и стандарты

АД12 соответствует требованиям ГОСТ Р 50807 и МЭК 61009-1. Применение класса токоограничения 3 и отключающей способности 4,5 кА гарантирует надёжную работу даже при аварийных режимах. Коммутируемый нейтральный проводник исключает риск сохранения потенциала на оборудовании после отключения. Устройство не предназначено для защиты человека от поражения током - для этого используются устройства с уставкой 30 мА.

Преимущества

• Объединяет функции автомата и УЗО в одном корпусе - экономит место в щите
• Увеличенный срок службы (15 лет) снижает затраты на обслуживание
• Функция коммутации нулевого провода повышает уровень электробезопасности
• Индикация срабатывания - легко определить причину отключения (перегрузка/утечка)
• Поддержка серийного производства - одинаковые параметры между GENERICA и IEK

Ограничения применения

• Не подходит для защиты людей от поражения током - уставка 300 мА слишком высока для этой задачи
• IP20 не допускает установку во влажных местах, на улице или в открытых щитках
• Не работает в сетях постоянного тока
• Требует наличия достаточного места в щите - 3,9 модуля + 75 мм глубины
• Не рекомендуется для цепей с очень высокими пусковыми токами (например, крупные двигатели >10 кВт) - лучше выбрать характеристику D

Примеры использования

• Главный ввод в квартире или доме - предотвращает пожар из-за старой изоляции
• Щит на этаже офисного здания - защищает группу розеток и света
• Распределительный щит на производстве - охраняет станки, конвейеры, системы вентиляции
• Цепи питания тепловых завес, бойлеров, систем отопления - где возможны долгосрочные утечки через изоляцию

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - для 63 А нужен медный провод минимум 10 мм2
• Убедитесь, что в щите есть место под 3,9 модуля и достаточно глубины (75 мм) - особенно важно при сборке плотных щитов
• Не используйте АД12 2 полюса 63А 300мА вместо УЗО 30 мА на розетках - он не спасёт человека от удара током
• Проверяйте работоспособность кнопкой “Т” ежемесячно - тестирование не требует специнструментов
• При замене старого УЗО+автомата - можно заменить двумя устройствами одним АД12, сэкономив место и время монтажа
