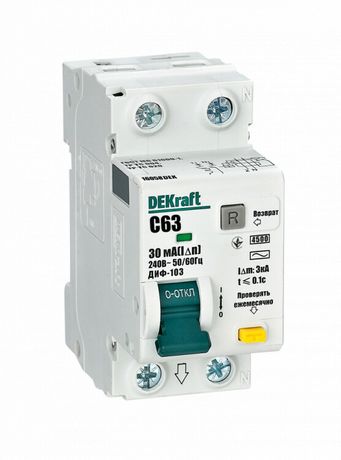

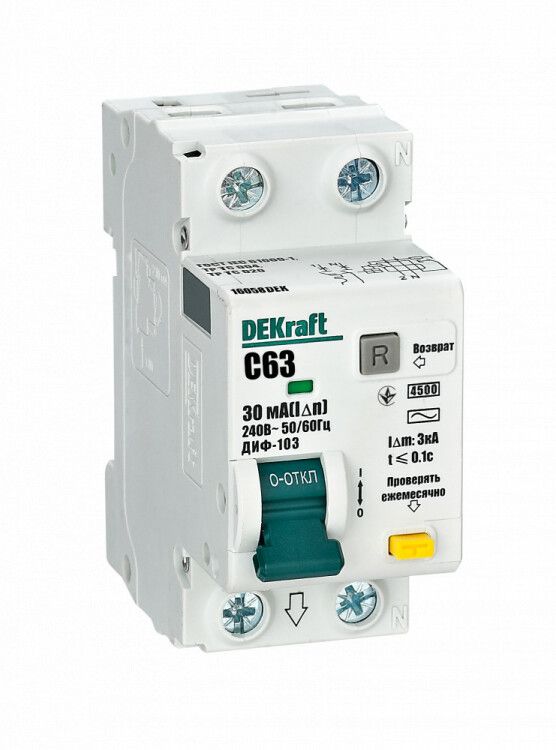

Автоматический выключатель дифференциального тока АВДТ 1Р+N 63А 30мА тип AC х-ка C ДИФ-103 4.5кА | 16058DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-103 от DEKraft - устройство, сочетающее функции автомата и УЗО, защищающее цепи от перегрузки, короткого замыкания и утечек тока до 30 мА. Подходит для установки в бытовых и промышленных щитах, особенно там, где важна безопасность людей. Артикул 16058dek.

Назначение и область применения

Автоматический выключатель дифференциального тока ДИФ-103 предназначен для защиты электрических цепей от трёх видов опасностей: перегрузки, короткого замыкания и утечки тока. Особенно эффективен там, где есть риск поражения электрическим током - например, в ванных комнатах, кухнях, на открытых площадках, в гаражах и на производственных участках с повышенной влажностью.

Устройство используется в распределительных, учётно-распределительных и телекоммуникационных шкафах. Применяется в жилых домах, офисах, сельскохозяйственных объектах, на предприятиях легкой и средней промышленности.

Технические характеристики

• Тип устройства: автоматический выключатель дифференциального тока (АВДТ) с функциями автомата и УЗО
• Конструкция: 1P+N - один полюс фазы + ноль, отключение обоих проводников одновременно
• Номинальный ток: 63 А - максимальная нагрузка, которую выдерживает устройство без срабатывания
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам; при превышении этого значения происходит отключение
• Тип дифференциального расцепителя: AC - реагирует на переменный ток утечки (например, от бытовой техники, освещения)
• Характеристика отключения: C - срабатывает при токе 5–10 крат от номинала, подходит для нагрузок с пусковыми токами (двигатели, насосы, компрессоры)
• Отключающая способность: 4,5 кА - максимальный ток КЗ, который устройство может безопасно прервать
• Монтаж: на DIN-рейку шириной 35 мм

Совместимость и монтаж

Автоматический выключатель дифференциального тока ДИФ-103 совместим со всеми стандартными DIN-рейками 35 мм, используемыми в современных распределительных щитах. Монтаж выполняется аналогично обычному автомату: зажимаются контакты фазного и нулевого провода, после чего устройство фиксируется на рейке щелчком.

Обязательно соблюдайте полярность: вход фазы и ноля должны соответствовать маркировке на корпусе. Ноль не должен быть подключен через другие автоматы или УЗО - он идёт прямо к этому устройству. Для правильной работы требуется наличие заземления в сети.

Безопасность и стандарты

Автоматический выключатель дифференциального тока ДИФ-103 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1, которые регламентируют безопасность и надёжность устройств типа AВДТ. Сертифицирован для использования в сетях с напряжением до 230/400 В переменного тока частотой 50 Гц.

Преимущества

• Комбинированная защита: вместо двух устройств (автомат + УЗО) - одно, экономит место в щите
• Высокая точность срабатывания: 30 мА обеспечивает защиту жизни человека при случайном прикосновении
• Стабильная работа при колебаниях температуры и влажности - подходит для неотапливаемых помещений
• Чёткая индикация срабатывания: рычажок опускается, что позволяет легко диагностировать причину отключения
• Надёжные контактные группы - рассчитаны на многократные операции включения/выключения

Ограничения применения

• Не подходит для защиты цепей с постоянным током утечки - тип AC не реагирует на импульсные или постоянные утечки (требуется тип A или B)
• Не рекомендован для питания оборудования с высоким уровнем помех (частотные преобразователи, сварочные аппараты) - возможны ложные срабатывания
• Не следует использовать в системах TN-C - здесь ноль и земля объединены, что делает работу УЗО некорректной
• Максимальный ток 63 А - не подходит для мощных промышленных линий выше этой отметки

Примеры использования

• Защита розеточных групп в ванной комнате и на кухне
• Щитовая защита контуров освещения и бытовой техники в квартире
• Подключение насосов, вентиляторов, компрессоров в гаражах и на фермах
• Распределительные щиты в административных зданиях, школах, больницах
• Линии питания для тепловых завес, бойлеров, стиральных машин

Практические советы

• Перед установкой проверьте, чтобы ноль был изолирован от других нулевых проводников - иначе УЗО будет ложно срабатывать
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - это гарантирует сохранение защиты
• Выбирая между ДИФ-103 и обычным автоматом+УЗО - учитывайте свободное место в щите: этот вариант занимает всего один модуль
• Если в вашей сети часто происходят ложные отключения - возможно, нужен тип A (для оборудования с выпрямителем) или проверка состояния изоляции
• Для цепей с длинными кабелями (более 50 м) убедитесь, что суммарная утечка всех потребителей не превышает 10–15 мА - иначе 30 мА может быть недостаточно
