Устройство защиты от импульсных перенапряжений Класс 1 Iimp 25kA (10/350μs) 2P | spd-t1-2p EKF

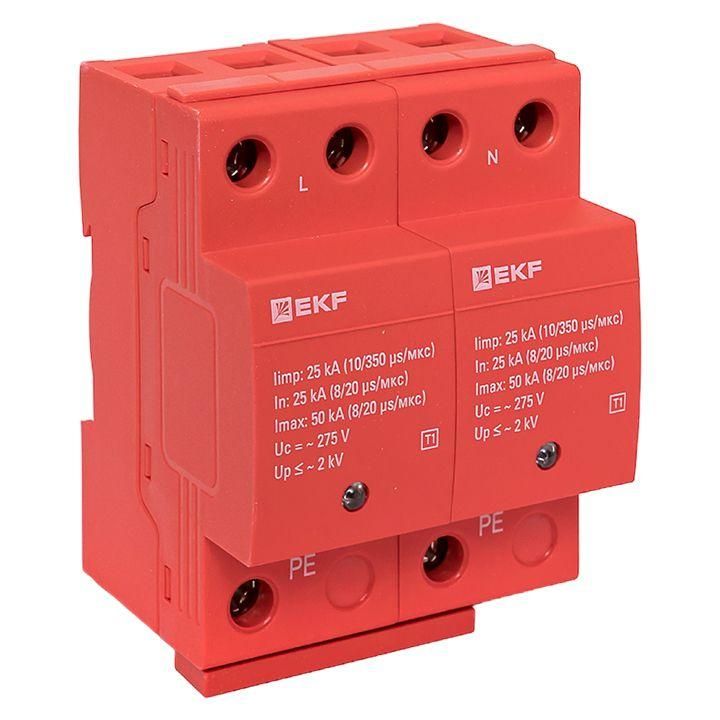

Устройство защиты от импульсных перенапряжений класс 1 Iimp 25 кА (10/350 мкс) 2P 230 В 2 кВ с визуальным сигналом от EKF предназначено для защиты электрооборудования от высокомощных импульсов, вызванных прямыми или близкими ударами молнии. Артикул spd-t1-2p используется там, где требуется первичная защита на входе энергосистемы.

Назначение и область применения

Это устройство защиты от импульсных перенапряжений (УЗИП) класса 1 - первый уровень защиты в многоступенчатой системе молниезащиты. Оно рассчитано на поглощение огромных энергий, возникающих при прямом ударе молнии в воздушную линию или на здание. Применяется в точках, где есть риск прямого воздействия грозового разряда: на опорах ЛЭП, перед счётчиком на фасаде здания, в главном распределительном щите (ГРЩ) или вводно-распределительном устройстве (ВРУ).

Технические характеристики

• Номинальный импульсный ток Iimp: 25 кА (форма импульса 10/350 мкс) - способно выдерживать энергию удара молнии;
• Номинальное рабочее напряжение AC: 230 В - совместимо с однофазными сетями 220–240 В;
• Уровень напряжения защиты: 2 кВ - максимальное напряжение, которое пройдёт через устройство до срабатывания;
• Номинальный разрядный ток In: 25 кА (8/20 мкс) - соответствует требованиям класса 1 по ГОСТ Р 51992-2002;
• Монтаж: на DIN-рейку 35 мм - стандартный способ установки в распределительных щитах;
• Степень защиты IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли; требует установки внутри закрытого щита;
• Визуальная индикация: цветной индикатор показывает состояние работоспособности (зелёный - работает, красный - заменить);
• Контакты для дистанционной сигнализации: да - позволяет подключить внешнюю цепь аварийной сигнализации (например, к системе SCADA или пульту наблюдения);
• Номинальное напряжение DC: 0 В - не предназначен для работы в цепях постоянного тока.

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений класс 1 Iimp 25 кА (10/350 мкс) 2P 230 В 2 кВ с визуальным сигналом устанавливается на DIN-рейку в щитах с двумя полюсами: L и N. Подключение выполняется медными проводниками сечением 1,5–25 мм2. Обязательно соблюдать минимальную длину подводящих проводов - не более 0,5 м, чтобы минимизировать индуктивные потери. Монтировать можно только после отключения питания. Для надёжной работы рекомендуется использовать параллельно с УЗИП класса 2 или 3 - так создаётся многоуровневая система защиты.

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ Р 51992-2002 (IEC 61643-11) для устройств класса 1. Прошёл испытания на импульсы 10/350 мкс, что подтверждает его способность противостоять прямому удару молнии. Соответствие стандарту гарантирует безопасность при использовании в жилых, промышленных и коммерческих объектах. Наличие дистанционного контакта позволяет интегрировать устройство в системы автоматического контроля состояния оборудования.

Преимущества

• Высокая устойчивость к энергии молнии благодаря Iimp 25 кА - обеспечивает надёжную первую ступень защиты;
• Цветовой индикатор сразу показывает отказ устройства - снижает время простоя и упрощает обслуживание;
• Контакт для удалённой сигнализации - удобен для автоматизированных объектов и промышленных комплексов;
• Совместим с типовыми щитами и стандартной DIN-рейкой - легко заменяет аналоги других производителей;
• Не требует специальных инструментов для монтажа - подключается как обычный модульный аппарат.

Ограничения применения

• Не предназначен для цепей постоянного тока - применение в DC-системах недопустимо;
• IP20 не допускает установку на улице или в сыром помещении - обязательно использование в герметичном щите;
• Не заменяет УЗО или автоматический выключатель - должен устанавливаться последовательно с ними;
• Не защищает от длительных перенапряжений (например, при обрыве нуля) - нужна дополнительная защита;
• После одного серьёзного импульса (или нескольких меньших) устройство может выйти из строя - требует периодической проверки и замены.

Примеры использования

• Главный распределительный щит (ГРЩ) многоквартирного дома - первая защита от грозовых импульсов, поступающих по ЛЭП;
• Щит учёта на столбе - предохраняет счётчики и внутренние сети от скачков напряжения при ударе молнии в линию;
• Производственный корпус с внешним молниеприёмником - УЗИП устанавливается в ВРУ перед основными распределительными щитами;
• Объекты с высокой стоимостью оборудования: серверные, медицинские центры, АЗС - обеспечивают целостность всей электроники.

Практические советы

• Перед установкой проверьте наличие заземления - без него УЗИП не будет работать эффективно;
• Подключайте провода кабеля прямо к клеммам УЗИП, без лишних соединений - это снижает вероятность пробоя;
• Проверяйте индикатор каждые 6 месяцев - если он стал красным, замените устройство даже при отсутствии видимых повреждений;
• При проектировании системы защиты используйте этот УЗИП как базовый элемент, затем добавляйте УЗИП класса 2/3 дальше по цепи;
• Не экономьте на длине проводов - чем короче подключение к шине PE, тем выше эффективность защиты.
