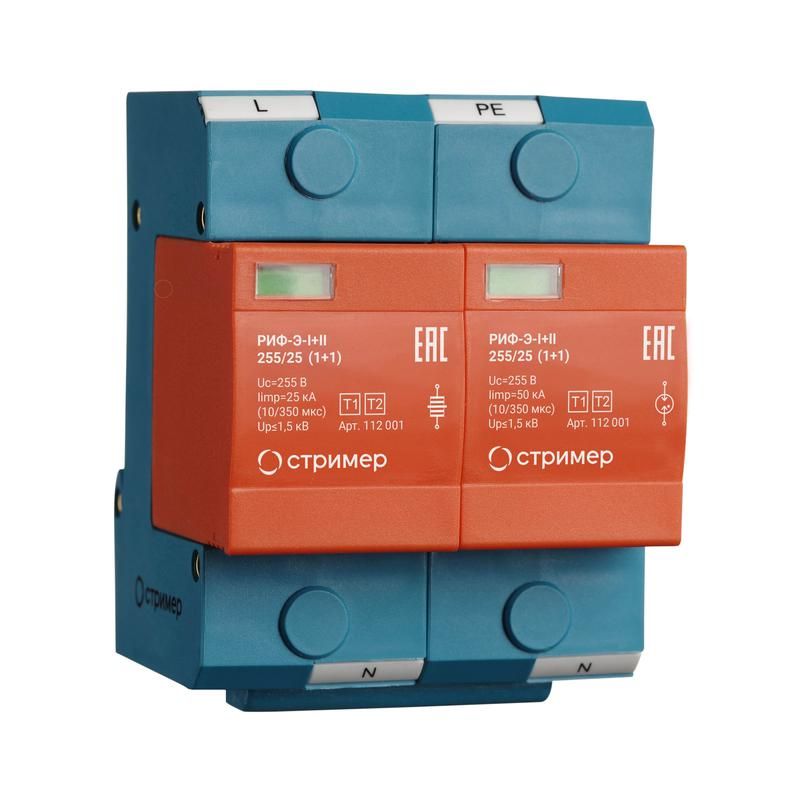

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 (1+1) Стример 112001

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 (1+1) Стример 230AC 1.5кВ 50кА с визуальным сигналом для DIN-рейки - это двухполюсный комбинированный ограничитель импульсных перенапряжений класса I+II, предназначенный для защиты электрооборудования от молниенаправленных и переходных перенапряжений в сетях переменного тока. Благодаря визуальному индикатору состояния и компактной форме, устройство легко интегрируется в распределительные щиты и обеспечивает надежную защиту для объектов с воздушным или кабельным вводом питания.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 (1+1) Стример 230AC 1.5кВ 50кА с визуальным сигналом для DIN-рейки применяется для защиты силовых цепей переменного тока напряжением до 255 В и частотой 50–60 Гц. Оно защищает оборудование от импульсных перенапряжений типа «провод-провод» - то есть между фазным и нулевым проводниками - возникающих вследствие прямых или удалённых ударов молнии, а также коммутационных процессов в сети.

Подходит для установки в зонах 0A(B)–1 согласно ГОСТ Р МЭК 62305-1, что делает его оптимальным решением для:

• зданий с внешней молниезащитой;
• объектов с воздушными ЛЭП или кабельными вводами;
• промышленных и коммерческих распределительных щитов;
• систем с заземлением TN-S и TT.

Технические характеристики

• Номинальное напряжение: 255 В - работает в сетях до 255 В переменного тока.
• Тип устройства: Ограничитель импульсных перенапряжений класса I+II - сочетает защиту от прямых ударов молнии (класс I) и ограничение остаточных перенапряжений (класс II).
• Защитное напряжение: 1500 В - максимальное напряжение, которое будет передано на защищаемое оборудование после срабатывания.
• Импульсный ток (10/350 мкс): 25 кА / 50 кА - способно выдерживать одиночные импульсы тока молнии высокой энергии; 50 кА - суммарная величина для обоих полюсов.
• Максимальный разрядный ток (8/20 мкс): 75 кА - максимальный ток, который устройство может рассеять при многократных импульсах средней мощности.
• Количество полюсов: 4 - два полюса для фазы и нуля, каждый состоит из пары контактов (1+1), обеспечивают защиту L-N.
• Система заземления: TN-S, TT - совместимо с этими типами заземления, требует качественного соединения с PE-шиной.
• Степень защиты: IP20 - защищено от доступа пальцев и предметов >12,5 мм, но не от пыли и влаги; устанавливается внутри закрытых щитов.
• Количество модулей DIN: 4 - занимает 4 стандартных модуля ширины (18 мм каждый).
• Диапазон температур: от -40 C до +80 C - работает в суровых условиях, включая холодные регионы и нагреваемые помещения.
• Максимальное сечение провода: 35 мм2 - позволяет подключить толстые жилы, подходящие для больших токов.
• Гарантия: 24 месяца - официальный срок гарантии от производителя.

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 (1+1) Стример 230AC 1.5кВ 50кА с визуальным сигналом для DIN-рейки монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые зажимы, рассчитанные на провода сечением до 35 мм2. Каждый полюс имеет отдельные вход и выход - важно соблюдать правильную полярность: фаза и нуль должны быть подключены строго к своим контактам.

Обязательно используйте предохранитель gL/gG номиналом 200 А на входе - он обеспечивает координированную защиту и отключает поврежденное УЗИП при аварийном режиме. Наличие визуального сигнала (индикатора) позволяет оперативно определить состояние работы: зелёный - исправно, красный - требуется замена.

Не рекомендуется устанавливать устройство вне закрытого щита - IP20 не обеспечивает защиту от влаги и пыли.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Произведено в соответствии с нормами для устройств защиты от импульсных перенапряжений класса I+II. Компоненты выполнены на базе искровых промежутков и газонаполненных разрядников - технология, проверенная в условиях высоких токов молнии.

Преимущества

• Комбинация классов I+II - одна единица выполняет функции первичной и вторичной защиты, снижает количество элементов в щите.
• Высокая токовая устойчивость - способна выдерживать прямые удары молнии (до 50 кА по 10/350 мкс).
• Визуальный индикатор состояния - позволяет быстро диагностировать отказ без тестирования прибором.
• Широкий температурный диапазон - надёжно работает в холодных и жарких регионах.
• Совместимость с TN-S и TT - универсальное решение для большинства современных систем заземления.

Ограничения применения

• Не предназначен для защиты от перенапряжений «провод-земля» - только «провод-провод» (L-N).
• IP20 - нельзя использовать во влажных, пыльных или открытых местах (например, на улице или в неотапливаемых шкафах).
• Требуется обязательная установка предохранителя 200 А gL/gG - без него возможен риск возгорания при выходе УЗИП из строя.
• Не подходит для постоянного протекания тока утечки - является коммутационным устройством, активирующимся только при импульсе.
• Не заменяет основную защиту от сверхтоков - должен использоваться в связке с автоматическими выключателями и УЗО.

Примеры использования

• Главный ввод в административное здание с воздушной ЛЭП - первый уровень защиты перед главным щитом.
• Щит на производстве с конвейерами и ЧПУ-станками - защита чувствительной электроники от скачков напряжения.
• Жилой дом с кабельным вводом от столба - дополнение к внутренним УЗИП класса II для усиленной защиты.
• Трансформаторная подстанция 0,4 кВ - установка на стороне низкого напряжения для защиты всей системы.

Практические советы

• Перед установкой проверьте соответствие сечения проводов - максимум 35 мм2. Использование более толстых проводов невозможно.
• Обеспечьте минимальную длину подключения - чем короче провода от УЗИП до шины PE, тем эффективнее защита.
• Проверяйте цвет индикатора ежеквартально - красный цвет означает необходимость замены. Не ждите отказа оборудования!
• При проектировании щита учтите, что устройство занимает 4 модуля - планируйте место рядом с вводным автоматом и УЗО.
• Заменяйте УЗИП даже при отсутствии видимых повреждений - после нескольких срабатываний его характеристики ухудшаются.
• Не устанавливайте последовательно несколько таких устройств - они не координируются друг с другом и могут вызвать ложные срабатывания.
