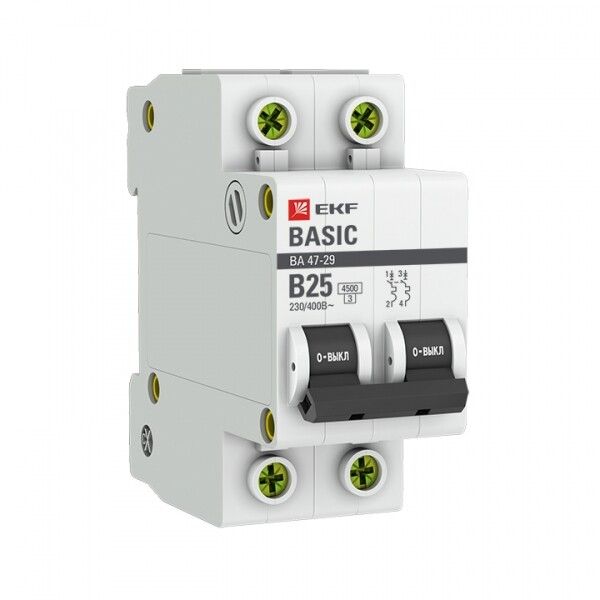

Автоматический выключатель 2P 25А (B) 4,5кА ВА 47-29 EKF Basic|mcb4729-2-25-B|EKF

Автоматический выключатель модульный 2 полюса 25 А (B) 4,5 кА ВА 47-29 Basic от EKF предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и административных сетях. Этот аппарат - часть серийного решения Basic, сочетающего надёжность, простоту монтажа и доступную стоимость.

Назначение и область применения

Автоматический выключатель модульный 2 полюса 25 А (B) 4,5 кА ВА 47-29 Basic используется для защиты групповых цепей переменного тока с номинальным напряжением до 400 В. Подходит для установки в распределительных щитах жилых домов, офисов, магазинов и других объектов с умеренной нагрузкой. Применяется там, где требуется защита двух фаз одновременно - например, для мощных приборов, кондиционеров, электроплит или оборудования на 380 В.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Характеристика срабатывания B - чувствителен к кратковременным перегрузкам, идеален для освещения и бытовой техники; не подходит для двигателей с высоким пусковым током;
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины;
• Номинальное напряжение: 400 В AC / Номинальное напряжение изоляции: 660 В - работает в сети 220/380 В, изоляция рассчитана на более высокие скачки;
• Класс токоограничения 3 - быстро ограничивает ток КЗ, снижая тепловую нагрузку на провода;
• Степень защиты IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли - применяется только внутри закрытых щитов;
• Рабочая температура: от –10 C до +50 C - допустимо использование в неотапливаемых помещениях, но не на улице;
• Поперечное сечение проводника: 1–25 мм2 - совместим с медными и алюминиевыми жилами;
• Модульная ширина: 2 М - занимает два модуля на DIN-рейке (обычно 17,5 мм каждый);
• Глубина монтажа: 50 мм - требует достаточного места в щите для свободного открывания крышки;
• Частота: 50 Гц - предназначена для сетей России и стран СНГ;
• С коммутируемым нейтральным проводником - позволяет отключать и ноль, что повышает безопасность при обслуживании;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным перенапряжениям, например, от грозовых разрядов;
• Гарантия: 3 года - подтверждает долговечность конструкции.

Совместимость и монтаж

Автоматический выключатель модульный 2 полюса 25 А (B) 4,5 кА ВА 47-29 Basic монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в любые щиты, совместимые с продукцией EKF. Для подключения используются зажимы с винтовым креплением - затягивать необходимо усилием, обеспечивающим плотный контакт, но без перегрузки. Оба полюса отключаются одновременно - важно соблюдать полярность при подключении входа и выхода. Аппарат совместим с другими устройствами серии Basic - легко формируется единая система защиты.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Категория перенапряжения III указывает на применение в местах с повышенной вероятностью импульсных перенапряжений - например, в распределительных щитах. Коммутация нулевого проводника повышает уровень безопасности при ремонте - полностью отключает цепь. Класс токоограничения 3 снижает риск возгорания проводки при аварии.

Преимущества

• Надёжная механическая конструкция - проверенная схема, используемая годами;
• Поддерживает как медные, так и алюминиевые провода - удобство при реконструкции старых систем;
• Экономия до 50% по сравнению с аналогами европейских брендов - оптимальный баланс цены и качества;
• Удобная индикация положения - рычаг чётко показывает состояние “вкл”/“выкл”;
• Совместимость со всей серией Basic - можно использовать одинаковые элементы для всех цепей.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Характеристика B не подходит для защиты электромоторов, сварочных аппаратов и другого оборудования с высоким пусковым током - лучше выбрать характеристику C или D;
• Не следует использовать в условиях температур ниже –10 C или выше +50 C - возможны отказы в работе;
• Не является дифференциальным выключателем - не защищает от утечек тока на землю; для этого нужен УЗО.

Примеры использования

• Защита группы розеток в кухне с плитой и микроволновой печью;
• Отключение двухфазной линии для кондиционера 3,5 кВт;
• Щитовая защита в частном доме для комнаты с несколькими приборами;
• Обеспечение безопасности в офисе для серверной или копировальной техники.

Практические советы

• При подключении алюминиевых проводов используйте специальные переходные контакты или смазку против окисления - предотвращает нагрев;
• Проверьте посадочный диаметр провода - он должен попадать в диапазон 1–25 мм2; слишком толстый провод не войдёт, слишком тонкий - плохо зажмётся;
• Не устанавливайте рядом с источниками тепла - перегрев снижает точность срабатывания;
• При сборке щита оставляйте минимум 50 мм глубины - иначе будет трудно открыть крышку;
• Для защиты от утечек тока параллельно установите УЗО - этот автомат не выполняет эту функцию.
