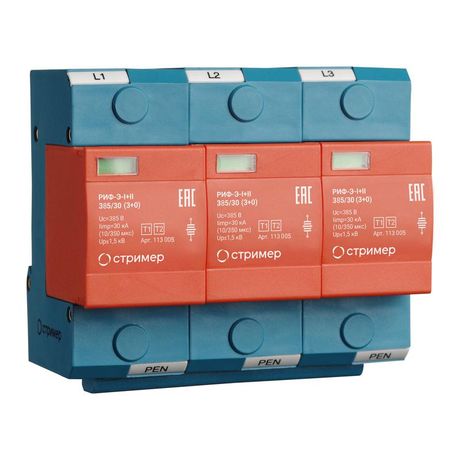

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (3+0) Стример 113005

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (3+0) Стример 230AC 50кА с визуальным сигналом, 6 модулей для DIN-рейки - это трёхполюсное устройство класса I+II, предназначенное для защиты электрооборудования от высоковольтных импульсов, возникающих при молниях или аварийных режимах в сети. Бренд Стример и артикул 113005 указывают на серию РИФ-Э, известную надёжностью в промышленной среде.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (3+0) Стример 230AC 50кА с визуальным сигналом, 6 модулей для DIN-рейки защищает электросеть от кратковременных скачков напряжения, вызванных молниенаправленными разрядами или коммутационными процессами. Подходит для установки в распределительных щитах объектов с риском попадания молнии - промышленные цеха, жилые дома, торговые комплексы, энергообъекты. Особенно эффективно работает в зонах 0A(B)-1 согласно ГОСТ Р МЭК 62305-1, где возможны прямые или близкие удары молнии.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока - совместимо с однофазными и трёхфазными сетями 230/400 В
• Тип устройства: ограничитель импульсных перенапряжений класса I+II - сочетает функции первичной защиты (класс I) и вторичного ограничения (класс II)
• Максимальный разрядный ток: 75 кА - способно рассеивать энергию мощных импульсов, включая прямые удары молнии
• Уровень напряжения защиты: 1,5 кВ - максимальное напряжение, которое пройдёт через устройство до защиты оборудования
• Количество полюсов: 3 - защита всех фаз и PEN-провода (схема 3+0)
• Количество модулей DIN: 6 - занимает шесть стандартных модулей на рейке (17,5 мм каждый)
• Системы заземления: TN-C, IT - не подходит для TN-S без доработки
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Сигнализация: оптическая - красный индикатор показывает отказ рабочего модуля
• Максимальное сечение проводника: 35 мм2 - позволяет использовать толстые медные или алюминиевые жилы

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (3+0) Стример 230AC 50кА с визуальным сигналом, 6 модулей для DIN-рейки устанавливается на стандартную DIN-рейку 35 мм. Для работы требуется внешний автоматический выключатель с номиналом не ниже 125 А (тип gL/gG). Подключение выполняется к фазным и PEN-проводникам - в схеме 3+0 нулевой провод не защищается отдельно, так как используется общий контакт. Кабели должны быть затянуты моментом, соответствующим сечению 35 мм2. После монтажа проверьте положение индикатора: зелёный цвет - исправен, красный - замена обязательна.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Сертифицировано для применения в условиях повышенной опасности. Индикация отказа обеспечивает безопасность обслуживания - оператор видит состояние устройства без вскрытия корпуса. Нельзя использовать в открытых помещениях или местах с доступом воды - степень защиты IP20 исключает воздействие влаги и пыли.

Преимущества

• Класс I+II - одновременно принимает на себя основную энергию удара молнии и снижает остаточное напряжение до безопасного уровня
• Сменные рабочие модули - можно заменить только повреждённый элемент, не меняя всю конструкцию
• Газонаполненные разрядники - долговечны, устойчивы к многократным импульсам
• Визуальная сигнализация - сразу заметен выход из строя, что снижает риск скрытого отказа
• Поддержка системы TN-C - удобно для старых объектов, где PEN-провод совмещён

Ограничения применения

• Не применяется в сетях с системой заземления TN-S - требуется другая схема подключения (например, 3+1)
• Не предназначено для установки вне щита - IP20 не защищает от влаги, пыли, механических повреждений
• Требуется обязательная установка предохранителя 125 А gL/gG - без него возможен перегрев и пожар при длительном пробое
• Работает только при наличии качественного контура заземления - слабый заземляющий провод сводит на нет эффект защиты
• Не защищает от постоянного перенапряжения - только от импульсов длительностью микросекунды

Примеры использования

• Главный входной щит многоэтажного жилого дома с воздушной ЛЭП
• Производственный цех с частыми технологическими отключениями и мощными двигателями
• Объект связи или серверная с питанием от автономного генератора
• Складские комплексы с металлической крышей и антенными системами

Практические советы

• Перед установкой проверьте тип заземления вашей сети - если TN-S, выбирайте УЗИП схемы 3+1
• Используйте только рекомендованный автомат 125 А gL/gG - другие типы могут не отключить ток утечки при отказе
• Проверяйте индикатор каждые 6–12 месяцев - даже если оборудование работает, модуль мог выйти из строя
• При замене модуля отключите питание полностью - работа под напряжением запрещена
• При проектировании учтите посадочные размеры: 6 модулей = 105 мм - места на рейке должно хватить
• Не используйте в качестве единственной защиты - всегда комбинируйте с УЗИП класса III на оконечных устройствах
