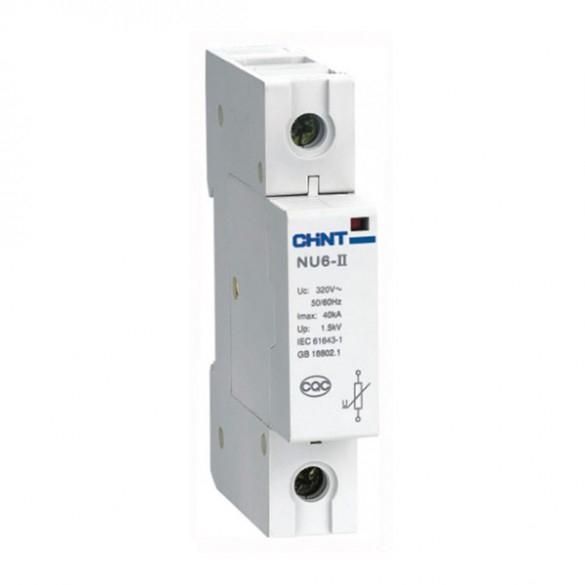

Ограничитель импульсных перенапряжений NU6-II 1п In=15кА Uc=460В Im=40кА (R) CHINT 213547

Ограничитель импульсного перенапряжения NU6-II 1Р In=15кА Uc=460В Im=40кА (R) от бренда CHINT предназначен для защиты электрооборудования от кратковременных скачков напряжения, таких как грозовые импульсы или коммутационные перенапряжения. Устройство устанавливается на DIN-рейку и подходит для использования в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

Ограничитель импульсного перенапряжения NU6-II 1Р In=15кА Uc=460В Im=40кА (R) защищает электронную аппаратуру от высоковольтных импульсов, возникающих из-за молний, аварий в ЛЭП или включения мощных нагрузок. Он используется в системах электроснабжения с напряжением до 460 В, особенно там, где есть чувствительная техника - серверы, автоматика, бытовые приборы, системы освещения и управления.

Технические характеристики

• Номинальный импульсный ток (In): 15 кА - способен выдерживать типичные многократные импульсы, соответствует требованиям класса II по IEC 61643-11.
• Максимальный разрядный ток (Im): 40 кА - обеспечивает надёжную защиту даже при сильных грозовых разрядах.
• Уровень напряжения защиты (Up): 2 кВ - максимальное напряжение, которое попадёт на защищаемую цепь после срабатывания устройства.
• Наибольшее длительное рабочее напряжение (Uc): 460 В - допустимое постоянное напряжение сети, выше которого устройство не применяется.
• Номинальное напряжение переменного тока: 230 В - оптимальная средняя величина для однофазной сети.
• Система заземления: TN-C-S - совместим с сетями, где PEN-проводник разделяется на PE и N после входа в здание.
• Способ монтажа: DIN-рейка 35 мм - легко фиксируется в стандартном щите без дополнительных креплений.
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды; подходит только для внутренней установки.
• Исполнение: однополюсное - защищает одну фазу, требует подключения к L-проводнику.

Совместимость и монтаж

Ограничитель импульсного перенапряжения NU6-II 1Р In=15кА Uc=460В Im=40кА (R) монтируется на DIN-рейку внутри распределительного щита. Подключается последовательно с фазным проводом (L) перед группой автоматических выключателей. Нулевой провод (N) и защитный провод (PE) должны быть правильно соединены в соответствии с системой TN-C-S. Для работы требуется минимальное сечение провода 2,5 мм2. Не рекомендуется использовать в сетях TT или IT без предварительной модификации схемы заземления.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 61643-11 и имеет сертификаты на соответствие требованиям безопасности для оборудования второго уровня защиты (класс II). Применяется в рамках нормативов ПУЭ и ГОСТ Р 51992-2002. Автоматически отключается при выходе из строя - имеется визуальный индикатор состояния.

Преимущества

• Высокая энергоёмкость (40 кА) позволяет работать в регионах с частыми грозами.
• Низкий уровень ограничения напряжения (2 кВ) снижает риск повреждения чувствительной электроники.
• Простой монтаж на DIN-рейку экономит время при сборке щитов.
• Индикатор состояния показывает, когда устройство вышло из строя - не требует дополнительного контроля.
• Совместим с большинством современных щитов, использующих стандартную рейку 35 мм.

Ограничения применения

• Не предназначена для защиты от прямого удара молнии - требует установки первого уровня (класс I) на вводе.
• IP20 не допускает использование во влажных помещениях, на улице или в шкафах без герметизации.
• Не работает в сетях с напряжением выше 460 В - применение в трёхфазных системах 400 В возможно только при правильном подключении одного полюса на фазу.
• Не заменяет обычный автоматический выключатель - должен использоваться в паре с защитными устройствами.

Примеры использования

• Защита щита этажного распределения в многоэтажном доме.
• Охранная система, видеонаблюдение, серверная в офисном здании.
• Автоматизация производства: ЧПУ-станки, PLC-контроллеры, датчики.
• Системы освещения с LED-драйверами и контроллерами.

Практические советы

• Перед установкой проверьте, что напряжение сети не превышает 460 В - превышение вызовет отказ устройства.
• Подключение выполняйте при отключенном питании. Обязательно соблюдайте полярность: L - на фазу, PE/N - на соответствующие шины.
• При наличии нескольких уровней защиты - NU6-II 1Р In=15кА Uc=460В Im=40кА (R) устанавливают на втором уровне, после основного ограничителя.
• Заменяйте устройство при горящем индикаторе - даже если остальная система работает, защита уже не действует.
• По возможности располагайте его рядом с защищаемым оборудованием - чем короче провода, тем эффективнее защита.
