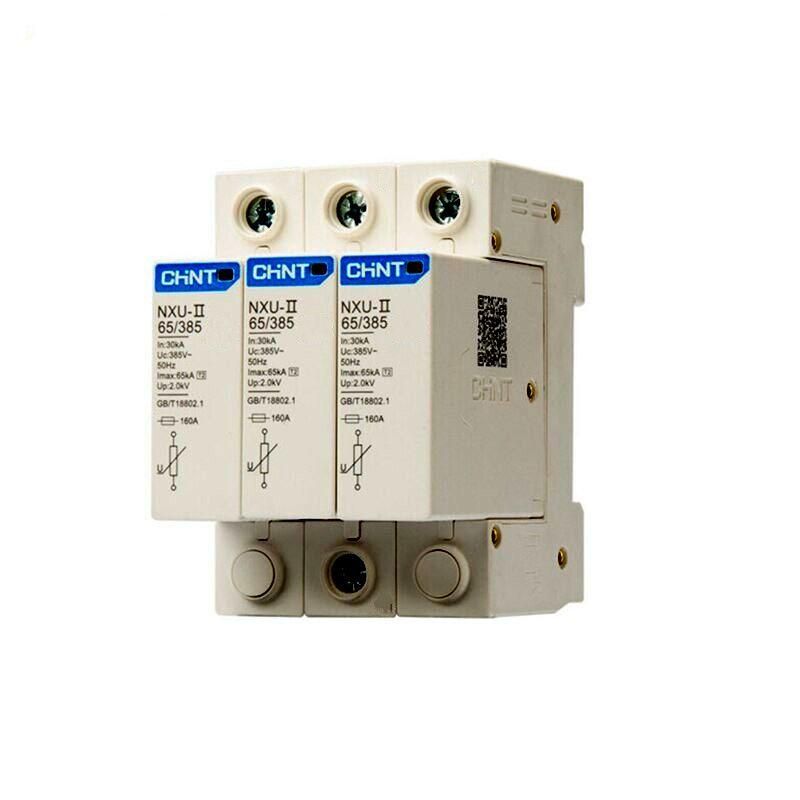

Ограничитель импульсных перенапряжений NXU-IIG/F 3п In=25кА Uc=440В Im=65кА (R) CHINT 252458

Ограничитель импульсных перенапряжений NXU-IIG/F 3P In=25кА Uc=440В Im=65кА (R) от бренда CHINT предназначен для защиты электрооборудования от кратковременных высоковольтных импульсов - например, от грозовых разрядов или коммутационных скачков. Этот аппарат встраивается в распределительные щиты и обеспечивает надёжную защиту для сетей с напряжением до 400 В. Артикул 252458 соответствует модели из серии NXU.

Назначение и область применения

Ограничитель импульсных перенапряжений NXU-IIG/F 3P используется для защиты электронных и электромеханических устройств от импульсных перенапряжений, возникающих при молниях, авариях в ЛЭП или включении крупных нагрузок. Подходит для установки в жилых, офисных и промышленных объектах - особенно там, где есть чувствительная техника: серверы, системы автоматизации, насосы, станки, освещение, контрольно-измерительные приборы.

Работает в сетях с системами заземления TN, TT и IT. Применяется на входе в здание или на уровне распределительных щитов вторичного уровня.

Технические характеристики

• Количество полюсов: 3P (три фазы, без нуля)
• Номинальное напряжение переменного тока (U_c): 400 В (рабочее напряжение сети 230/400 В)
• Номинальный разрядный ток (I_n): 25 кА (по спецификации устройства; серия поддерживает также 20 и 30 кА)
• Максимальный разрядный ток (I_m): 65 кА (выдерживает самые мощные импульсы 8/20 мкс)
• Уровень напряжения защиты (U_p): 2,2 кВ (максимальное напряжение, которое попадёт на защищаемую цепь после срабатывания)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям и от предметов >12,5 мм, но не от воды и пыли)
• Ширина одного полюса: 18 мм
• Общая ширина устройства: 54 мм (3 × 18 мм)
• Монтаж: на DIN-рейку 35 мм (стандартная для промышленных щитов)
• Подключение: клеммы для проводов до 35 мм2
• Степень загрязнения: 2 (умеренная запылённость, типично для внутренних помещений)

Совместимость и монтаж

Ограничитель импульсных перенапряжений NXU-IIG/F 3P устанавливается на стандартную DIN-рейку 35 мм внутри распределительного щита. Для работы требуется подключение трёх фазных проводников - нулевой провод не задействован. Устройство совместимо с другими компонентами серии NXU и может использоваться в паре с автоматическими выключателями и УЗО.

Не требует внешнего питания. Монтаж выполняется при отключенном питании. Кабели подключаются к верхним и нижним клеммам - полярность не важна. Рекомендуется использовать медные провода сечением 1,5–35 мм2. Минимальное расстояние между этим устройством и другим оборудованием - 10 мм для теплоотвода.

Безопасность и стандарты

Ограничитель импульсных перенапряжений NXU-IIG/F соответствует требованиям IEC 61643-11 и ГОСТ Р 51992-2002. Прошёл испытания на воздействие импульса тока 8/20 мкс - что соответствует реальным условиям грозовой активности. Сертифицирован для использования в промышленных и коммерческих объектах.

Преимущества

• Высокая способность рассеивать энергию - максимальный ток 65 кА позволяет работать даже при сильных грозах
• Надёжная защита на уровне 2,2 кВ - меньше риск выхода из строя чувствительной электроники
• Компактная форма (54 мм) экономит место в щите
• Простой монтаж на DIN-рейку - не требует дополнительных креплений
• Совместим со всеми основными типами систем заземления (TN, TT, IT)

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP20 исключает использование во влажных, пыльных или открытых помещениях
• Не защищает от постоянного перенапряжения - только от кратковременных импульсов
• Не заменяет УЗО или автоматический выключатель - должен устанавливаться последовательно с ними
• Не работает без качественного контура заземления - эффективность зависит от состояния заземляющего проводника
• Не подходит для сетей с напряжением выше 400 В - превышение U_c приведёт к отказу

Примеры использования

• Защита главного ввода в административном здании перед группой автоматических выключателей
• Установка в промышленном щите на участке управления станком ЧПУ
• Фазовая защита в распределительном щите торгового центра
• Дополнительный уровень защиты перед серверным оборудованием в дата-центре

Практические советы

• Выбирая модель, проверьте соответствие номинала U_c вашей сети - 400 В подходит для трёхфазных сетей 230/400 В, но не для 690 В
• При установке используйте провода одинакового сечения на всех фазах - дисбаланс снижает эффективность
• Периодически проверяйте индикатор состояния (если есть) - при сработке устройство необходимо заменить
• Не устанавливайте рядом с источниками тепла - температурный режим влияет на срок службы
• Для комплексной защиты рекомендуется сочетать этот аппарат с ограничителем первого класса (на вводе) и второго класса (на уровне оборудования)
