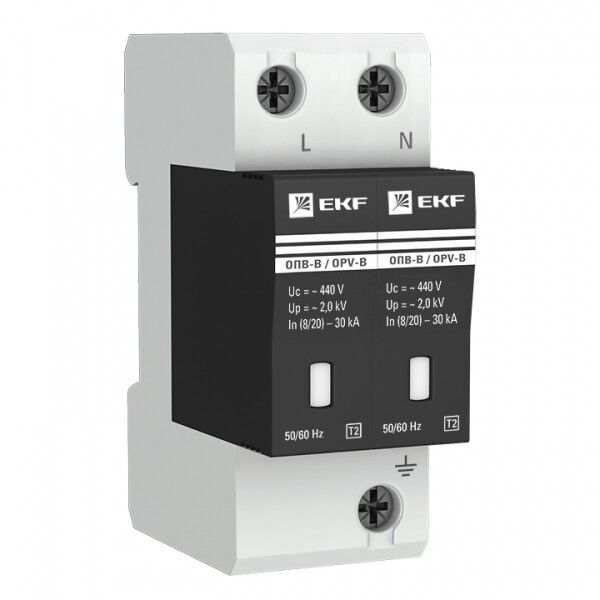

Ограничитель перенапряжений ОПВ-B 2P - opv-b2 EKF

Ограничитель импульсных напряжений ОПВ-B/2P In 30кА 400В с сигнализацией от EKF - устройство для защиты оборудования от скачков напряжения в сетях 380/220 В, устанавливаемое на DIN-рейку. Он обеспечивает надёжную защиту как в промышленных, так и в бытовых условиях, предотвращая выход из строя чувствительной электроники. Артикул opv-b2 соответствует серийному решению EKF.

Назначение и область применения

Ограничитель импульсных напряжений ОПВ-B/2P In 30кА 400В с сигнализацией защищает электрические сети и подключённое оборудование от импульсных перенапряжений двух типов:

• Грозовые - вызванные прямыми или косвенными ударами молнии, в том числе через грунт или соседние сооружения;
• Коммутационные - возникающие при включении/выключении крупных нагрузок, авариях (например, КЗ на землю), резонансных явлениях или сбоях в энергосистеме.

Подходит для установки в распределительных щитах жилых домов, офисов, производственных цехов, на объектах с высокой плотностью электроники - серверных, автоматизированных линиях, насосных станциях.

Технические характеристики

• Тип устройства: Ограничитель импульсных перенапряжений класса B (по ГОСТ Р51992-2002);
• Номинальное напряжение: 400 В переменного тока (AC), частота 50 Гц;
• Количество полюсов: 2 - защита фаза–нуль (L-N);
• Номинальный импульсный ток (I_n): 30 кА - способен выдерживать одиночные импульсы такой силы;
• Номинальная отключающая способность: 30 кА - максимальный ток, который устройство может безопасно отключить после срабатывания;
• Уровень защиты (U_p): 2 кВ - максимальное напряжение, которое пройдёт через устройство при срабатывании; это уровень, ниже которого остаются защищённые приборы;
• Сигнализация: оптическая - красный индикатор показывает состояние работоспособности (зелёный - норма, красный - замена требуется);
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов >12,5 мм, не предназначено для работы во влажной среде;
• Количество модулей: 2 - занимает два штрафных места на DIN-рейке;
• Макс. сечение кабеля: 16 мм2 - для подключения к выводам устройства;
• Макс. сечение проводника: 25 мм2 - допустимый максимум для входных/выходных проводов;
• Диапазон температур: от –40 C до +55 C - работает в холодных и жарких помещениях;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в умеренно холодном и влажном климате, в закрытых помещениях;
• Материал корпуса: самозатухающий пластик - устойчив к нагреву и горению;
• Гарантия: 84 месяца (7 лет).

Совместимость и монтаж

Ограничитель импульсных напряжений ОПВ-B/2P In 30кА 400В с сигнализацией монтируется на стандартную DIN-рейку шириной 35 мм. Подключение выполняется двумя проводниками: один - на вход (до автомата), второй - на выход (после автомата). Обязательно соблюдайте полярность: L и N должны быть правильно подсоединены. Максимальное сечение кабеля - 16 мм2, что соответствует большинству медных проводов в распределительных щитах. Для больших сечений (до 25 мм2) используйте специальные наконечники. Устройство совместимо с системами TN-C, TN-S, TT - но в соответствии с рекомендациями проектировщика. Нельзя использовать в сетях постоянного тока - номинальное напряжение DC равно 0 В.

Безопасность и стандарты

Ограничитель импульсных напряжений ОПВ-B/2P In 30кА 400В с сигнализацией соответствует требованиям ГОСТ Р51992-2002 (эквивалент МЭК 61643-1-98). Это гарантирует соответствие европейским и российским нормам безопасности для устройств защиты от перенапряжений. Применение устройства снижает риск возгорания, поражения током и выхода из строя дорогостоящего оборудования. Индикатор состояния позволяет оперативно выявить необходимость замены - при красном свете устройство больше не обеспечивает защиту.

Преимущества

• Высокая импульсная стойкость (30 кА) - подходит для зон с высокой грозовой активностью;
• Оптическая сигнализация - легко контролировать состояние без тестирования мультиметром;
• Широкий температурный диапазон - можно устанавливать даже в неотапливаемых щитовых;
• Длинная гарантия (7 лет) - указывает на качество компонентов и долговечность;
• Простота монтажа - стандартный формат 2 модуля, совместим с любыми щитами на DIN-рейке;
• Защита как от грозовых, так и от внутренних перенапряжений - универсальное решение.

Ограничения применения

• Не применяется в сетях постоянного тока - только AC 400 В / 50 Гц;
• IP20 - нельзя устанавливать в сырых, пыльных или открытых местах (на улице, в подвале без вентиляции, в цехах с металлической пылью);
• Не заменяет основную защиту (УЗО, автоматы) - используется в паре с ними;
• Не защищает от длительных перегрузок или просадок напряжения - только от кратковременных импульсов;
• После одного или нескольких срабатываний устройство может выйти из строя - требует проверки по индикатору и замены при необходимости.

Примеры использования

• Главный распределительный щит многоквартирного дома - первый этап защиты перед групповыми автоматами;
• Щит на производстве с ЧПУ-станками, PLC-контроллерами, частотными преобразователями - предотвращает сбои в работе автоматики;
• Объекты связи, серверные комнаты - защита от импульсов, попадающих по линиям питания;
• Автомобильные сервисы, АЗС - где есть мощные зарядные устройства и компрессоры, создающие коммутационные помехи.

Практические советы

• Устанавливайте ОПВ-B/2P In 30кА 400В с сигнализацией сразу после главного автомата - чтобы он защищал всю downstream-цепь;
• Проверяйте индикатор хотя бы раз в месяц - особенно после грозы или аварии в сети;
• Если индикатор стал красным - немедленно замените устройство, даже если оборудование работает - защита уже не действует;
• При использовании кабелей сечением более 16 мм2 - обязательно примените наконечники типа НШВИ или НШКИ;
• Не подключайте несколько ОПВ последовательно - они не увеличивают уровень защиты, а лишь усложняют схему;
• Для комплексной защиты рекомендуется сочетание с УЗИП класса C/D дальше по цепи - например, на уровне розеточных групп.
