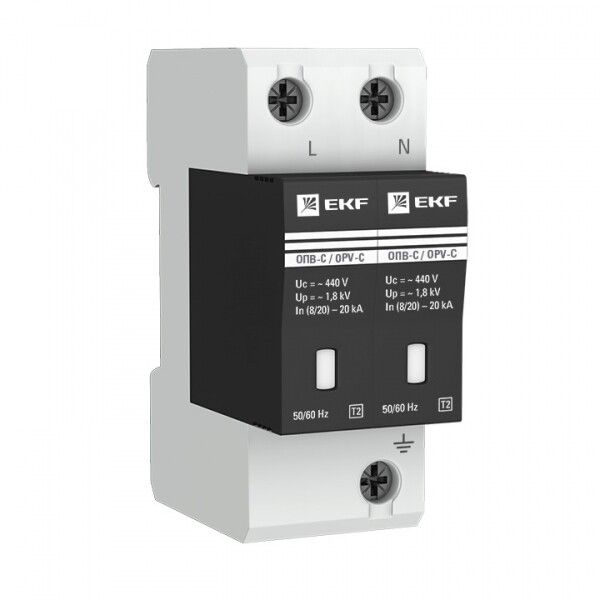

Ограничитель импульсных напряжений серии ОПВ-C/2P In 20кА 400В (с сигнализацией) EKF PROxima | opv-c2

Ограничитель импульсных напряжений серии ОПВ-C/2P In 20кА 400В с сигнализацией от EKF защищает оборудование от скачков напряжения в сетях 380/220 В, устанавливается на DIN-рейку и подходит как для промышленных, так и для бытовых объектов.

Назначение и область применения

Ограничитель импульсных напряжений серии ОПВ-C/2P In 20кА 400В с сигнализацией предназначен для защиты электрических установок от импульсных перенапряжений. Он предотвращает повреждение чувствительной аппаратуры, вызванное:

• грозовыми разрядами - при попадании молнии в ЛЭП, рядом с объектом или в грунт;
• коммутационными скачками - при включении/выключении крупных нагрузок, аварийных режимах (например, КЗ на землю), резонансных явлениях в сети.

Подходит для использования в промышленных цехах, жилых домах, офисах, торговых центрах и других объектах с сетями 380/220 В, 50 Гц. Особенно эффективен там, где есть дорогостоящее оборудование: станки, серверы, системы автоматизации, освещение, бытовые приборы.

Технические характеристики

• Тип устройства: Ограничитель импульсных перенапряжений (УЗИП)
• Род тока: Переменный (AC)
• Номинальное напряжение: 400 В
• Частота: 50 Гц
• Количество полюсов: 2 (L+N)
• Номинальный импульсный ток (I_n): 20 кА
• Номинальная отключающая способность: 20 кА
• Уровень защиты (U_p): 1,8 кВ - максимальное напряжение, которое пройдет через устройство во время импульса
• Защита L-PE / N-PE: Также 1,8 кВ - обеспечивает защиту как между фазой и землёй, так и между нулём и землёй
• Сигнализация: Оптическая - красный индикатор показывает состояние работы (зелёный - норма, красный - замена требуется)
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов >12,5 мм; не предназначено для открытого монтажа вне щита
• Количество модулей: 2 (занимает 2 ширины стандартной DIN-рейки)
• Диапазон температур: от –40 C до +55 C - работает в холодных и жарких условиях
• Максимальное сечение кабеля: 16 мм2 - для подключения к устройству
• Максимальное сечение проводника: 25 мм2 - допустимый максимум для входящих проводов
• Конфигурация системы: TN-C - требует наличия совмещённого PEN-проводника
• Материал корпуса: Самозагасающий пластик
• Гарантия: 84 месяца (7 лет)
• Соответствие стандартам: ГОСТ Р 51992-2002 (МЭК 61643-1-98)

Совместимость и монтаж

Ограничитель импульсных напряжений серии ОПВ-C/2P In 20кА 400В с сигнализацией монтируется на стандартную DIN-рейку шириной 35 мм внутри распределительного щита. Подключение выполняется двумя проводниками: фаза (L) и ноль (N). Устройство рассчитано на системы типа TN-C, где PEN-проводник объединяет функции нуля и заземления. Для других систем (TN-S, TT) требуется проверка соответствия схемы заземления перед установкой.

Не рекомендуется использовать в сетях с постоянным током или напряжением выше 400 В. Максимальное сечение подключаемых проводов - 25 мм2, но для надёжного контакта лучше применять кабели сечением до 16 мм2.

Безопасность и стандарты

Ограничитель импульсных напряжений серии ОПВ-C/2P In 20кА 400В с сигнализацией соответствует требованиям ГОСТ Р 51992-2002 и Международному стандарту IEC 61643-1:1998. Это гарантирует соответствие уровня защиты, термической стойкости и механической прочности. Устройство имеет класс II по классификации УЗИП - предназначено для защиты на вторичном уровне, после основного ограничителя в главном щите.

Преимущества

• Оптическая сигнализация позволяет легко определить работоспособность устройства без тестирования - красный индикатор указывает на необходимость замены
• Высокая импульсная стойкость (20 кА) обеспечивает надёжную защиту даже в регионах с высокой грозовой активностью
• Широкий диапазон рабочих температур делает возможным использование в неотапливаемых помещениях и на улице внутри закрытых щитов
• Длинная гарантия (7 лет) свидетельствует о долговечности компонентов
• Компактный формат (2 модуля) экономит место в щите

Ограничения применения

• Не применяется в сетях постоянного тока (DC)
• Только для систем TN-C - нельзя использовать в TN-S или TT без изменения схемы заземления
• IP20 - не защищён от воды и пыли, монтаж только внутри закрытого металлического или пластикового щита
• Не заменяет основной УЗИП первого уровня - используется как второй уровень защиты
• Не предназначен для защиты оборудования от длительных перенапряжений (например, при обрыве нуля); нужен дополнительно автоматический выключатель или реле контроля напряжения

Примеры использования

• Щитовая на этаже многоквартирного дома - защита групп розеток, освещения, бытовой техники
• Производственный участок с ЧПУ-станками, контроллерами, приводами
• Системы видеонаблюдения и АСУ ТП в административных зданиях
• Объекты связи, серверные комнаты, точки Wi-Fi
• Автомобильные сервисы с электронными диагностическими комплексами

Практические советы

• Устанавливайте ОПВ-C/2P In 20кА 400В с сигнализацией сразу после вводного автомата, чтобы защитить всю downstream-цепь
• Проверьте тип заземления вашей сети - если система TN-S, то вместо этого устройства используйте 3-полюсный вариант (L+N+PE)
• При первом появлении красного индикатора - замените устройство, даже если оно внешне целое. Защита уже исчерпана
• Не соединяйте более двух проводов одного сечения под одним зажимом - соблюдайте максимум 25 мм2 на один контакт
• При проектировании новой системы - выбирайте этот ограничитель как часть многоступенчатой защиты: первый уровень - на вводе, второй - на щите потребителей
