Ограничитель импульсных перенапряжений (УЗИП) 3П+Nu 12,5кА (класс I + II III) OptiDin OM-I-3+Nu-280/12,5 - 114275 КЭАЗ

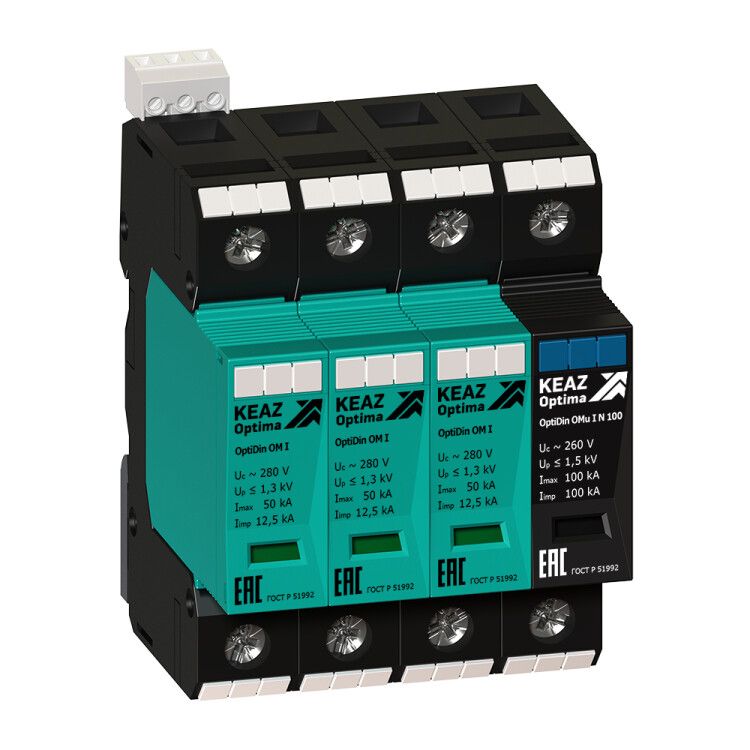

Ограничитель импульсных перенапряжений (УЗИП) 3П+Nu 12,5кА класс I + II + III OptiDin OM-I-3+Nu-280/12,5 от КЭАЗ предназначен для защиты электронного оборудования от высоковольтных импульсов в трёхфазных сетях переменного тока. Устройство устанавливается на DIN-рейку и обеспечивает многоступенчатую защиту — от грозовых разрядов до внутрисетевых скачков напряжения.

Назначение и область применения

Ограничитель импульсных перенапряжений (УЗИП) 3П+Nu 12,5кА класс I + II + III OptiDin OM-I-3+Nu-280/12,5 защищает оборудование от кратковременных повышенных напряжений, возникающих из-за молний, коммутационных процессов или аварий в сети. Подходит для установки в распределительных щитах жилых, промышленных и административных зданий. Особенно эффективен там, где есть чувствительная техника: серверы, автоматика, системы освещения, насосы, конвейеры.

Технические характеристики

• Номинальное напряжение: 230 В (для каждой фазы и нуля)
• Тип тока: переменный (AC)
• Количество полюсов: 3P+N — защита всех трёх фаз и нулевого провода
• Класс защиты: I + II + III — совмещённая защита от внешних (грозовых) и внутренних перенапряжений
• Максимальный разрядный ток: 60 кА — выдерживает самые мощные импульсы, включая прямые удары молнии
• Защитное напряжение: 1300 В — максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания
• Отключающая способность при КЗ: 25 кА — устройство безопасно отключится при коротком замыкании в цепи
• Максимальное сечение провода: 25 мм² — позволяет использовать кабели сечением до 25 кв.мм
• Способ монтажа: на DIN-рейку 35 мм — стандартный крепёж для шкафов управления
• Габариты: 4 модуля — занимает 72 мм по ширине
• Степень защиты: IP20 — защищено от прикосновений и твёрдых предметов, но не от воды
• Диапазон температур: от -40°C до +70°C — работает в суровых условиях, включая холодные склады и нагреваемые помещения
• Климатическое исполнение: УХЛ4 — предназначено для умеренного и холодного климата с возможностью работы в неотапливаемых помещениях
• Система заземления: TN-S, TT — совместим с основными системами заземления в России
• Нормативный документ: ГОСТ Р 51992-2011 — соответствует российским требованиям к УЗИП

Совместимость и монтаж

Ограничитель импульсных перенапряжений (УЗИП) 3П+Nu 12,5кА класс I + II + III OptiDin OM-I-3+Nu-280/12,5 монтируется на стандартную DIN-рейку 35 мм внутри распределительного щита. Для подключения используются медные провода сечением до 25 мм². Обязательно соблюдать порядок подключения: L1, L2, L3, N — согласно маркировке на корпусе. Нужна надёжная связь с системой заземления (PE) через минимально возможную длину проводника — рекомендуется менее 0,5 метра. Монтаж выполняется после отключения питания. Устройство не требует обслуживания, но необходимо проверить индикатор состояния (зелёный/красный) при плановом осмотре.

Безопасность и стандарты

Ограничитель импульсных перенапряжений (УЗИП) 3П+Nu 12,5кА класс I + II + III OptiDin OM-I-3+Nu-280/12,5 соответствует ГОСТ Р 51992-2011 и имеет сертификаты на соответствие требованиям безопасности. Отключение при коротком замыкании происходит автоматически, предотвращая перегрев и возгорание. Индикатор состояния показывает работоспособность устройства — красный цвет означает необходимость замены. Устройство не содержит опасных веществ и соответствует RoHS.

Преимущества

• Трёхуровневая защита (I+II+III) — покрывает все типы импульсных помех, от грозового удара до бытовых скачков
• Высокая разрядная способность (60 кА) — обеспечивает долговечность даже в районах с частыми грозами
• Защита нулевого провода (N) — исключает риск повреждения оборудования из-за потенциала на нуле
• Широкий температурный диапазон — можно устанавливать в неотапливаемых щитовых и на улице (внутри корпуса)
• Компактность — всего 4 модуля, экономит место в щите
• Индикация состояния — легко определить, нуждается ли устройство в замене

Ограничения применения

• Не предназначен для постоянного воздействия напряжения выше 230 В — не используется в сетях 380/400 В без преобразования
• IP20 — нельзя устанавливать во влажных местах без дополнительной защиты (например, в открытых щитах на улице)
• Не является заменой автоматическому выключателю — требуется обязательная установка в паре с защитным аппаратом (Автоматический выключатель на 25 А или выше)
• Не рассчитан на работу в системах IT — применяется только в TN-S и TT
• Срок службы ограничен — после нескольких крупных импульсов или истечения срока службы (обычно 5–10 лет) требуется замена

Примеры использования

• Главный входной щит многоквартирного дома — первый уровень защиты от грозовых импульсов
• Щит управления технологическим оборудованием на заводе — защита ЧПУ, PLC, датчиков
• Распределительный щит торгового центра — сохранение работоспособности светильников, видеонаблюдения, POS-терминалов
• Объекты связи и телекоммуникаций — защита серверов, маршрутизаторов, антенн

Практические советы

• Выбирая УЗИП, всегда проверяйте, что он установлен перед групповыми защитными устройствами (класса II/III)
• Подключайте провода максимально коротко — длинные соединения снижают эффективность защиты
• Проверяйте индикатор состояния хотя бы раз в год — если он стал красным, замените устройство немедленно
• Для объектов с высокой вероятностью гроз — используйте этот УЗИП в сочетании с молниеотводом и правильным заземлением
• Не устанавливайте несколько УЗИП одного типа последовательно — это не увеличивает защиту, а создаёт риски
• При проектировании учтите, что 4 модуля занимают значительное место — заранее планируйте компоновку щита
