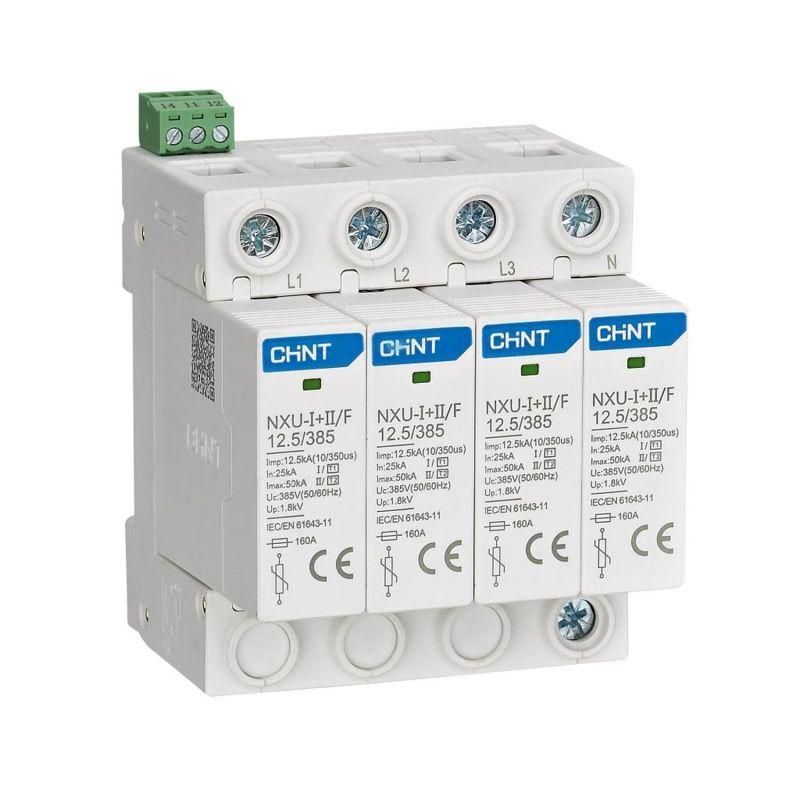

Ограничитель импульсных перенапряжений NXU-I+II/F 4P In=25кА Uc=385В Im=50кА (R) CHINT 308614

Ограничитель импульсных перенапряжений NXU-I+II/F 4P In=25кА Uc=385В Im=50кА (R) от бренда CHINT предназначен для защиты электрооборудования от высоковольтных скачков напряжения, вызванных молниями или коммутационными процессами. Этот типовой представитель серии NXU-IIG/F применяется в распределительных щитах зданий, промышленных объектах и инфраструктурных системах.

Назначение и область применения

Ограничитель импульсных перенапряжений NXU-I+II/F 4P In=25кА Uc=385В Im=50кА (R) защищает электрические сети от кратковременных импульсных перенапряжений, возникающих при ударах молнии или работе крупного оборудования. Подходит для установки в главном вводном щите (распределительный пункт IT, ТП, АРУ) на уровне I+II класса защиты по стандарту IEC 61643-11. Применяется в жилых домах, офисах, производственных цехах, транспортной инфраструктуре и объектах связи.

Технические характеристики

• Количество полюсов: 4P - защита всех фаз и нулевого провода в трёхфазной сети TN-S/TN-C-S
• Номинальный ток импульса (In): 25 кА - способен выдерживать до 25 тысяч ампер при стандартном импульсе 10/350 мкс
• Максимальный ток импульса (Im): 50 кА - предельная нагрузка при однократном воздействии экстремального импульса
• Номинальное рабочее напряжение (Uc): 385 В - максимальное постоянное напряжение, которое устройство может выдерживать без срабатывания
• Класс защиты: I+II - совмещает функции первичной (молниеотвод) и вторичной (внутренняя) защиты
• Индикация состояния: наличие визуального индикатора (зелёный/красный) - показывает работоспособность модуля
• Форм-фактор: моноблок с креплением на DIN-рейку 35 мм

Совместимость и монтаж

Ограничитель импульсных перенапряжений NXU-I+II/F 4P In=25кА Uc=385В Im=50кА (R) устанавливается на стандартную DIN-рейку в распределительном щите. Для работы требуется подключение к четырём проводникам: L1, L2, L3, N. Максимальное сечение подключаемых проводов - 35 мм2. Кабели должны быть проложены коротко и прямо, чтобы минимизировать индуктивность. Устройство требует обязательного подключения к контуру заземления с сопротивлением ≤10 Ом. Не допускается параллельное соединение нескольких устройств одного типа без согласования с проектом.

Безопасность и стандарты

Ограничитель импульсных перенапряжений NXU-I+II/F 4P In=25кА Uc=385В Im=50кА (R) соответствует требованиям международного стандарта IEC 61643-11 и российскому ГОСТ Р 51992-2002. Обладает сертификатом соответствия ЕАЭС. Конструкция выполнена из самозатухающего материала, исключающего распространение пламени. После аварийного выхода из строя устройство автоматически отключается от сети, что предотвращает риск перегрева и замыкания.

Преимущества

• Высокая энергоемкость - способен поглощать значительные импульсы благодаря технологии MOV + GDT
• Гибридная защита I+II класса - заменяет два устройства в одном корпусе, экономит место в щите
• Чёткая индикация состояния - позволяет оперативно определить необходимость замены без тестера
• Стандартный форм-фактор - легко интегрируется в существующие решения от CHINT и других производителей
• Надёжная герметизация контактов - снижает риск окисления и потери контакта в условиях повышенной влажности

Ограничения применения

• Не предназначено для защиты от длительных перенапряжений (например, при обрыве нуля)
• Не работает без надёжного заземления - при отсутствии или плохом контуре эффективность снижается до нуля
• Не рекомендовано применение в сетях с напряжением выше 415 В переменного тока
• Не подходит для установки вне помещений без дополнительной защиты от осадков и прямого солнечного света
• Срок службы ограничен - после многократных срабатываний или одного превышения Im необходимо заменить

Примеры использования

• Главный ввод в многоэтажный жилой дом - защита всей системы от грозового перенапряжения
• Производственный цех с частотными преобразователями - предотвращение повреждения чувствительной электроники
• Объекты связи и серверные комнаты - обеспечение бесперебойной работы оборудования
• Автомобильные сервисы и зарядные станции - защита от помех при запуске мощных двигателей

Практические советы

• Перед установкой проверьте соответствие напряжения сети (380–415 В) и наличия PEN-проводника - для TN-C-S нужна схема разделения N и PE
• Подключайте входные провода к верхним клеммам, выходные - к нижним; соблюдайте полярность
• Заменяйте устройство при красном индикаторе, даже если оно ещё «работает» - внутренние элементы уже изношены
• При проектировании системы защиты используйте координацию с другими УЗИП - этот модуль лучше всего ставить на вводе, а более слабые - на ответвлениях
• Не закрывайте устройство крышкой щита плотно - требуется доступ для визуальной проверки индикатора
