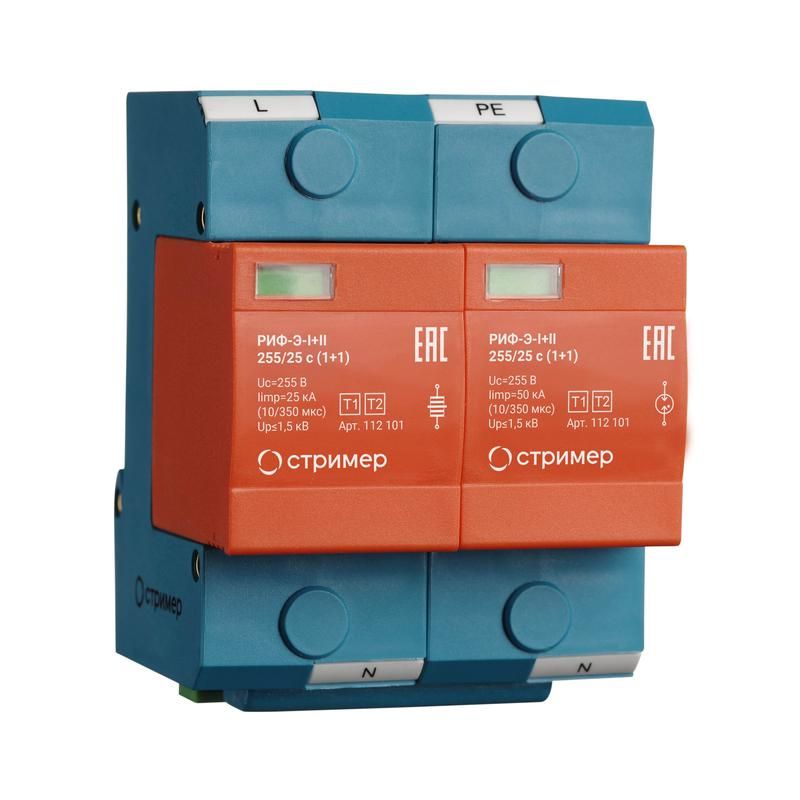

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 с (1+1) Стример 112101

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 с (1+1) Стример 230AC 1.5кВ 50кА с визуальным сигналом для DIN-рейки (4 модуля) обеспечивает надёжную защиту электрооборудования от высоковольтных импульсов, возникающих при молниях или аварийных режимах в сетях переменного тока. Бренд Стример реализовал эту модель в виде четырёхмодульного устройства с оптической сигнализацией, подходящего для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 с (1+1) Стрimer предназначен для защиты слаботочных и силовых устройств от импульсных скачков напряжения, вызванных прямыми или удалёнными молниенакладками. Подходит для объектов с воздушным или кабельным вводом питания - административные здания, промышленные площадки, жилые комплексы, энергообъекты.

Обеспечивает двойную защиту: класса I - против прямых ударов молнии, класса II - против вторичных перенапряжений внутри сети. Защищает пару «фаза–нуль». Может использоваться в системах заземления TN-S и TT. Номинальное напряжение 255 В позволяет применять его в трёхфазных сетях 400 В (между фазой и нулём).

Технические характеристики

• Номинальное напряжение: 255 В - работает в сетях до 400 В между фазой и нулём;
• Защитное напряжение: 1500 В - максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания;
• Импульсный ток (10/350 мкс): 25 / 50 кА - выдерживает одиночный импульс до 50 кА, что соответствует требованиям класса I;
• Номинальный импульсный ток: 50 кА - основная величина, по которой выбрана прочность устройства;
• Количество полюсов: 4 - два полюса для фазы, два для нуля (конфигурация 1+1);
• Количество модулей DIN: 4 - занимает четыре стандартных модуля шириной 17,5 мм каждый;
• Степень защиты IP20 - защищён от доступа пальцев и крупных частиц, но не герметичен;
• Диапазон рабочих температур: от -40C до +80C - устойчив к экстремальному холоду и нагреву;
• Сигнализация: оптическая - красный индикатор показывает отказ рабочего элемента;
• Максимальное сечение провода: 35 мм2 - можно подключить медные провода до этого размера;
• Гарантия: 2 года - заводская гарантия на исправность внутренних компонентов.

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 с (1+1) Стример монтируется на шину DIN 35 мм. Каждый из четырёх модулей имеет клеммы для подключения фазного и нулевого проводников. Обязательно соблюдать порядок подключения: вход - со стороны питания, выход - к защищаемому оборудованию.

Подключение выполняется с помощью болтовых зажимов. Максимальное сечение провода - 35 мм2. Минимальное - рекомендовано не менее 6 мм2 для надёжного контакта. Перед установкой проверьте соответствие сечения кабеля и плотность затяжки клемм.

Рекомендуемый номинал предохранителя перед УЗИП - 200 А gL/gG. Это исключит перегрузку и обеспечит безопасное отключение при длительных токах утечки или пробое.

Безопасность и стандарты

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 с (1+1) Стример соответствует:

• ГОСТ Р МЭК 61643-11 - требования к ограничителям импульсных перенапряжений;
• ГОСТ Р МЭК 62305-1 - нормы молниезащиты зданий и сооружений;
• СО-153-34.21.122 - правила проектирования молниезащиты в России.

Классификация: тип I+II - совмещает функции первичной защиты (класс I) и вторичного ограничения (класс II). Комбинированный принцип работы снижает риск повреждения чувствительной аппаратуры.

Преимущества

• Высокая помехоустойчивость - способен выдерживать самые мощные импульсы, характерные для открытых территорий;
• Визуальная индикация состояния - красный цвет индикатора сразу указывает на необходимость замены;
• Сменяемые рабочие модули - при выходе из строя можно заменить только повреждённый блок, не меняя всё устройство;
• Широкий температурный диапазон - надёжно работает даже в неотапливаемых помещениях зимой;
• Четыре модуля вместо двух - обеспечивают полноценную защиту фазы и нуля, минимизируя риск переходных процессов.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50–60 Гц;
• Не предназначен для защиты от долговременных перенапряжений - требует наличия других средств (например, реле контроля напряжения);
• IP20 - нельзя использовать во влажных, запылённых или наружных условиях без корпуса;
• Не заменяет главный рубильник или автоматический выключатель - требуется внешняя защита от сверхтоков;
• Не рассчитан на многократные прямые удары молнии - служит как один уровень системы молниезащиты, а не единственная точка защиты.

Примеры использования

• Главный ввод в многоэтажный дом - защита этажных щитов от молний через воздушную ЛЭП;
• Производственный цех с большим количеством ЧПУ-станков - предотвращение сбоев в управлении;
• Жилищно-коммунальные объекты - защита лифтов, насосов, систем управления;
• Автомобильные сервисы и зарядные станции - сохранение электроники от импульсов в сети 380 В.

Практические советы

• Перед установкой обязательно отключите питание и используйте тестер для проверки отсутствия напряжения;
• Проверьте, чтобы все провода были правильно закреплены - плохой контакт увеличивает вероятность перегрева;
• При наличии нескольких уровней защиты (I+II+III) - этот прибор устанавливают ближе всего к вводу, остальные - дальше по цепи;
• При появлении красного индикатора - немедленно замените модуль, даже если система продолжает работать;
• Убедитесь, что сечение проводов соответствует заявленному максимуму - использование более толстых проводов невозможно;
• При монтаже в щитах с ограниченным местом - учтите, что устройство занимает целых 4 модуля, поэтому планируйте место заранее.
