Ограничитель перенапряжений 4P 40кА C 420В ОП-101 | 18018DEK DEKraft APC

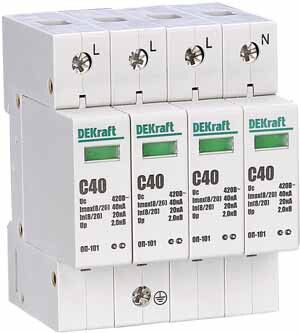

Ограничитель перенапряжения 4-полюсный 40 кА класс C 420-440 В ОП-101 от DEKraft предназначен для защиты электрооборудования от импульсных скачков напряжения в сетях переменного тока. Устройство устанавливается на DIN-рейку и обеспечивает высокую степень защиты в условиях повышенной нагрузки, особенно в распределительных устройствах.

Назначение и область применения

Ограничитель перенапряжения 4-полюсный 40 кА класс C 420-440 В ОП-101 используется для защиты оборудования от кратковременных импульсных перенапряжений, вызванных грозовыми разрядами, коммутационными процессами или другими внешними воздействиями. Подходит для установки в главных распределительных щитах (ГРЩ), вводно-распределительных устройствах (ВРУ), групповых щитках и рядом с чувствительной аппаратурой. Обеспечивает безопасность систем автоматизации, силового оборудования, ЭВМ и других устройств, работающих в сети 400 В.

Технические характеристики

• Тип: Ограничитель импульсных перенапряжений (SPD)
• Класс защиты: C (по ГОСТ Р 51992-2002) – предназначены для защиты от прямых и косвенных ударов молнии
• Количество полюсов: 3+N/PE – защита всех фаз, нулевого и заземляющего провода
• Номинальное напряжение: 400 В (рабочий диапазон 420–440 В)
• Номинальный импульсный ток (I_n): 40 кА – максимальный ток, который устройство выдерживает при однократном импульсе
• Уровень напряжения защиты (U_p): 2 кВ – предельное напряжение, которое будет проходить через устройство после срабатывания
• Предельная отключающая способность: 40 кА – максимальный ток КЗ, который может быть отключен без повреждения
• Род тока: Переменный (AC)
• Количество модулей: 4 × 18 мм – занимает 72 мм на DIN-рейке
• Способ монтажа: На DIN-рейку 35 мм
• Максимальное сечение кабеля: 25 мм2 – совместим с медными жилами такого же сечения
• Степень защиты: IP20 – защита от доступа пальцев и крупных предметов, не герметичен
• Диапазон рабочих температур: от -20 до +60 C
• Сигнализация: оптическая – красный индикатор показывает состояние работоспособности
• Климатическое исполнение: УХЛ4 – холодные и влажные условия внутри помещений
• Нормативный документ: ГОСТ Р 51992-2002

Совместимость и монтаж

Ограничитель перенапряжения 4-полюсный 40 кА класс C 420-440 В ОП-101 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы, рассчитанные на проводники сечением до 25 мм2. Монтаж выполняется в соответствии с требованиями ПУЭ: перед устройством необходимо установить автоматический выключатель или предохранитель с соответствующей отключающей способностью. Ноль и PE должны быть подключены отдельно, без последовательного соединения. После установки проверьте положение индикатора: зелёный цвет = работает, красный = требуется замена.

Безопасность и стандарты

Ограничитель перенапряжения 4-полюсный 40 кА класс C 420-440 В ОП-101 сертифицирован по ГОСТ Р 51992-2002 и соответствует международному стандарту IEC 61643-11. Интегрированная система сигнализации позволяет оперативно выявить выход из строя. Устройство не содержит опасных веществ и соответствует RoHS. Однако не является средством основной защиты человека от поражения током - применяется исключительно как вторичная защита оборудования.

Преимущества

• Высокая энергоёмкость: способен поглощать мощные импульсы до 40 кА
• Чётко ограниченный уровень защиты: U_p ≤ 2 кВ снижает риск повреждения чувствительной электроники
• Автономная индикация состояния: легко контролируется без тестирования
• Компактная форма: всего 4 модуля, экономит место в щите
• Подтверждённая надёжность: применение в промышленных объектах по рекомендации производителя DEKraft

Ограничения применения

• Не предназначен для работы вне помещения - IP20 не защищает от воды и пыли
• Не заменяет первичную защиту (например, молниеотводы или УЗИП класса I)
• Не допускается использование в цепях постоянного тока
• Не следует использовать в местах с частыми перегрузками выше 440 В - возможен преждевременный отказ
• Требуется обязательная координация с защитными автоматами - без них возможен взрыв корпуса при сверхтоке

Примеры использования

• Защита частотных преобразователей на промышленных станках
• Обесточивание входов в серверные комнаты через ВРУ
• Функциональная защита систем управления лифтами и эскалаторами
• Установка в распределительных щитах торгово-логистических комплексов
• Дополнительная защита АВР и ИБП в медицинских учреждениях

Практические советы

• Выбирая ОП-101, убедитесь, что ваша сеть имеет TN-S или TT - для 3+N/PE важно наличие отдельного PE-проводника
• Проверяйте сечение кабелей: более тонкие провода (менее 16 мм2) требуют переходных контактных колец
• При многократных срабатываниях даже при сохранении индикатора “зелёный” - планируйте плановую замену каждые 3–5 лет
• Не закрывайте устройство крышками или кожухами - нужен свободный доступ для наблюдения за индикатором
• Для сложных объектов используйте ОП-101 в сочетании с УЗИП класса B - так достигается многоступенчатая защита
