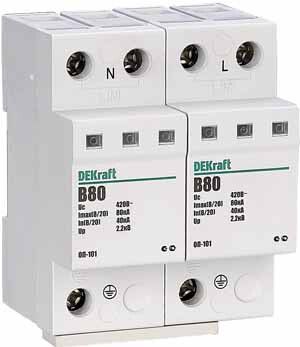

Ограничитель перенапряжений 2P 80кА B 420В ОП-101 | 18020DEK DEKraft APC

Ограничитель перенапряжения 2 полюса 80 кА класс B 420-440 В ОП-101 от DEKraft предназначен для защиты электрооборудования от импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами. Артикул 18020dek соответствует серийному решению ОП-101, обеспечивающему высокую надежность в промышленных и жилых сетях переменного тока.

Назначение и область применения

Ограничитель перенапряжения 2 полюса 80 кА класс B 420-440 В ОП-101 устанавливается в местах, где возможны скачки напряжения - вводные распределительные устройства (ВРУ), главные распределительные щиты (ГРЩ), этажные и групповые щитки, а также рядом с чувствительным оборудованием. Он защищает автоматические выключатели, УЗО, преобразователи частоты, PLC и другую электронику от повреждений из-за молнии или внезапных перегрузок сети.

Технические характеристики

• Тип: Ограничитель импульсных перенапряжений класса B (по ГОСТ Р 51992-2002)
• Номинальное напряжение: 400 В (рабочее напряжение до 440 В)
• Номинальный импульсный ток (I_imp): 80 кА
• Отключающая способность: 80 кА
• Уровень напряжения защиты (U_p): 2,2 кВ
• Род тока: Переменный (AC)
• Количество полюсов: 2P + N/PE (1+N/PE - совмещённая защита фазы и нуля)
• Количество модулей: 4 (ширина 72 мм, 2 модуля × 18 мм каждый)
• Максимальное сечение кабеля: 30 мм2
• Максимальное сечение проводника: 25 мм2
• Степень защиты: IP20 - против доступа пальцев и крупных предметов, не предназначено для открытой установки вне корпуса
• Диапазон рабочих температур: от -20 C до +60 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в закрытых помещениях
• Сигнализация: оптическая (индикатор состояния работы - зелёный/красный цвет)
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Ограничитель перенапряжения 2 полюса 80 кА класс B 420-440 В ОП-101 монтируется на стандартную DIN-рейку 35 мм. Для подключения используются медные провода сечением до 25 мм2 - более толстые кабели требуют переходников. Подключение выполняется через верхние или нижние клеммы, в зависимости от компоновки щита. Обязательно соблюдать длину соединительных проводов - не более 0,5 м между устройством и защищаемым оборудованием. Монтаж допускается только внутри электрощитов с защитной степенью IP54 и выше.

Безопасность и стандарты

Ограничитель перенапряжения 2 полюса 80 кА класс B 420-440 В ОП-101 соответствует требованиям ГОСТ Р 51992-2002 и EN 61643-11. Соответствие классу B гарантирует защиту от внешних грозовых воздействий. Индикация работоспособности позволяет оперативно выявить отказ устройства. После срабатывания прибор необходимо заменить - он не восстанавливается после значительного импульса.

Преимущества

• Высокая энергоёмкость - способен поглощать импульсы до 80 кА, что обеспечивает долгий срок службы даже в районах с частыми грозами
• Защита одновременно фазы и нулевого провода (1+N/PE) снижает риск пробоя между проводниками
• Оптический индикатор сразу показывает состояние - работает / требуется замена
• Компактная форма (4 модуля) экономит место в щите
• Поддержка широкого температурного диапазона делает его пригодным для установки в неотапливаемых помещениях

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 исключает контакт с влагой и пылью
• Не используется в цепях постоянного тока - только для AC 400–440 В
• Не заменяет основную защиту (например, УЗО или автоматический выключатель)
• Не рассчитан на многократные срабатывания - после одного мощного импульса (например, прямого удара молнии) требуется замена
• Не рекомендован для установки в щитах с током нагрузки свыше 80000 А - превышение может вызвать выход из строя

Примеры использования

• Вводный щит многоэтажного дома - защита всей сети от грозового перенапряжения
• Производственный участок с ЧПУ-станками - предотвращение сбоев в управлении
• Системы видеонаблюдения и серверные комнаты - сохранение целостности электроники
• Энергетические объекты - распределительные пункты, насосные станции

Практические советы

• Выбирая ОП-101, проверьте соответствие посадочного места в щите - ширина 72 мм требует свободного пространства минимум 80 мм
• Используйте только качественные кабели сечением ≤25 мм2 - большие сечения могут повредить клеммы
• Обязательно подключайте защитный провод PE к шине заземления - иначе защита будет некорректной
• Проверяйте индикатор каждые 6 месяцев - красный цвет означает необходимость замены
• Для систем с несколькими уровнями защиты (B+C+D) этот прибор устанавливают на входе - как первый этап защиты
