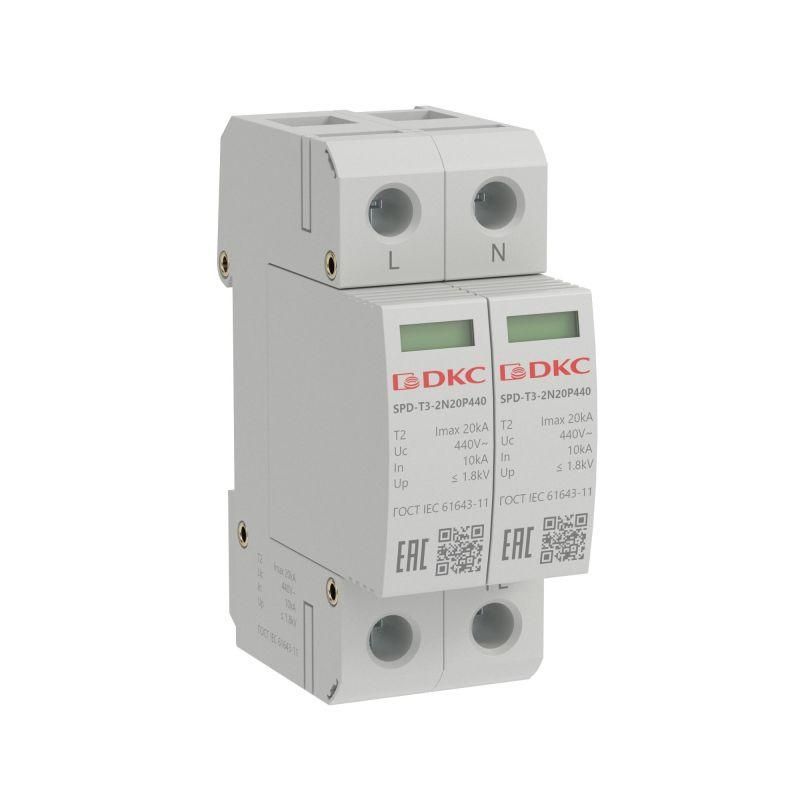

Устройство защиты от импульcных перенапряжений (УЗИП) YON max тип 3 2п Imax 20kA со сменным модулем Un 440V | SPD-T3-2N20P440 DKC ДКС

Устройство защиты от импульсных перенапряжений (УЗИП) тип 3, 2 полюса, Imax 20kA, со сменным модулем, Un 440V от бренда YON (серии YON MAX) предназначено для защиты оборудования на последнем этапе электроцепи - от кратковременных скачков напряжения, вызванных грозами или коммутационными процессами. Артикул spd-t3-2n20p440 применяется в распределительных щитах как финальная ступень защиты.

Назначение и область применения

УЗИП типа 3 защищает чувствительное оборудование - компьютеры, бытовую технику, системы управления, освещение - от импульсных перенапряжений, которые проникают внутрь здания после прохождения через внешние УЗИП типов 1–2. Подходит для установки в конце электрической цепи, прямо перед нагрузкой. Применяется в жилых домах, квартирах, офисах, торговых центрах, медицинских учреждениях и других объектах с сетями TN-S, TN-C-S и TT.

Технические характеристики

• Номинальное напряжение: 440 В - работает в трёхфазных системах с нулевым проводником (например, 400/230 В).
• Максимальный импульсный ток разряда (Imax): 20 кА - способен поглотить одиночный мощный импульс до этого значения.
• Уровень напряжения защиты: 1,8 кВ - максимальное напряжение, которое попадёт на защищаемое устройство во время разряда.
• Количество полюсов: 2 - защищает два фазных провода (L1, L2); не предназначен для однофазной сети 230 В без доработки.
• Конфигурация системы: TN-S, TN-C-S, TT - совместим с основными схемами заземления в России и Европе.
• Способ монтажа: DIN-рейка 35 мм - устанавливается в стандартные распределительные щиты.
• Количество модулей: 2 - занимает две ширины стандартного модуля (36 мм).
• Максимальное сечение проводника: 35 мм2 - позволяет подключать толстые медные кабели, используемые в силовых линиях.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита.
• Сменный модуль - при выходе из строя можно заменить только повреждённый элемент, не меняя весь блок.

Совместимость и монтаж

УЗИП spd-t3-2n20p440 монтируется на DIN-рейку в любом распределительном щите с достаточным свободным местом. Для работы требуется подключение двух фазных проводников (L1, L2) и нулевого проводника (N) - он подводится отдельно, через шину. Каждый полюс имеет клеммы для подключения проводов сечением до 35 мм2. Обязательно соблюдать полярность: вход - от источника питания, выход - к защищаемому оборудованию. Ноль должен быть подключен к общей N-шине, а не к самому УЗИП, если в схеме используется отдельная шина.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61643-11 и международному стандарту IEC 61643-11 для УЗИП типа 3. Корпус изготовлен из армированного стекловолокном полиамида - материал устойчив к возгоранию и механическим воздействиям. Сертифицирован для эксплуатации в помещениях с нормальными условиями окружающей среды. Не предназначен для открытой установки вне щита.

Преимущества

• Сменный модуль снижает затраты на обслуживание - достаточно заменить лишь испорченный элемент, а не всё устройство.
• Высокий уровень защиты (20 кА) обеспечивает надёжность даже при сильных грозовых разрядах.
• Корпус из композитного материала с семью заклёпками - прочный, огнеупорный, долговечный.
• Гарантия производителя - 5 лет, что свидетельствует о стабильности качества сборки.
• Поддержка всех распространённых систем заземления (TN-S, TN-C-S, TT) делает его универсальным для большинства объектов.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 исключает контакт с пылью и влагой.
• Работает только в трёхфазных сетях с двумя активными фазами; не подходит для однофазных цепей 230 В без изменения схемы.
• Не является заменой УЗИП типов 1 и 2 - должен использоваться как вторичная защита, после первичных устройств на вводе.
• Не защищает от длительных перенапряжений или просадок напряжения - только от кратковременных импульсов.

Примеры использования

• Щиток на этаже многоквартирного дома - защита розеток, зарядных станций, домашних серверов.
• Электронный щит в торговом центре - защита POS-терминалов, видеонаблюдения, систем управления освещением.
• Коттедж с автономной системой энергоснабжения - дополняет УЗИП типа 2 на вводе, защищая точечные светильники и насосы.
• Офисный комплекс - предохраняет рабочие станции, принтеры, серверы от скачков, вызванных включением крупной техники.

Практические советы

• Перед установкой проверьте, есть ли на вводе УЗИП типа 1 или 2 - без них УЗИП типа 3 будет менее эффективен.
• Обязательно используйте качественные кабели сечением до 35 мм2 - маленькое сечение увеличит сопротивление и снизит эффективность защиты.
• При замене модуля отключите питание полностью - даже при отключенном автомате возможен потенциал на шине N.
• Проверяйте индикатор состояния модуля ежегодно - если цвет изменился (обычно красный), значит, модуль выработал ресурс и нуждается в замене.
• Убедитесь, что посадочный диаметр клемм соответствует вашим проводам - не все кабели сечением 35 мм2 подходят по размеру контакта.
