Сменный модуль к ОПВ-C In-20кА 440В с сигнализацией EKF - opv-c-module

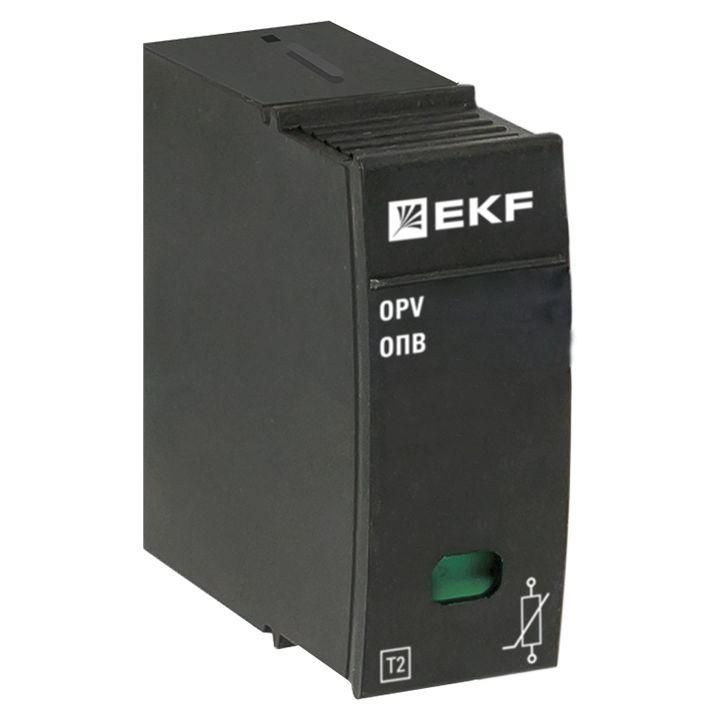

Сменный модуль к устройству защиты от перенапряжений ОПВ-C In-20кА 440В с сигнализацией от бренда EKF позволяет быстро заменить вышедший из строя варисторный элемент в устройствах серии ОПВ-C, сохраняя функциональность системы защиты без полной замены корпуса.

Назначение и область применения

Сменный модуль к устройству защиты от перенапряжений ОПВ-C In-20кА 440В с сигнализацией используется для восстановления работоспособности УЗИП после срабатывания варистора. Он применяется в распределительных щитах зданий, промышленных объектах и на объектах с чувствительным оборудованием, где требуется защита от импульсных перенапряжений - например, от грозовых разрядов или коммутационных скачков.

Технические характеристики

• Номинальное напряжение: 440 В переменного тока
• Токовая способность: 20 кА (8/20 мкс)
• Тип защиты: варисторный
• Индикация состояния: встроенный визуальный сигнал (цветная метка)
• Рабочая температура: от -40 C до +70 C
• Степень защиты: IP20 (только внутри щита)

Совместимость и монтаж

Сменный модуль к устройству защиты от перенапряжений ОПВ-C In-20кА 440В с сигнализацией совместим исключительно с устройствами серии ОПВ-C от EKF. Монтировать можно только в отключенном щите. Для замены:

• Отключите питание щита и проверьте отсутствие напряжения.
• Выньте поврежденный модуль - он фиксируется защелкой и легко извлекается.
• Установите новый модуль до характерного щелчка.
• Подайте питание и проверьте цвет индикатора: зеленый - исправен, красный - требует замены.

Не используйте модуль в других типах УЗИП - даже если они внешне похожи. Несовместимые модели могут не обеспечивать нужную защиту или вызвать аварию.

Безопасность и стандарты

Модуль соответствует требованиям ГОСТ IEC 61643-11 и имеет сертификат соответствия. Индикатор сработки гарантирует визуальное определение отказа, что снижает риск эксплуатации неисправного УЗИП.

Преимущества

• Быстрая замена без демонтажа всего УЗИП - экономия времени и затрат.
• Четкий визуальный индикатор состояния: красный цвет сразу показывает необходимость замены.
• Сохраняет оригинальные параметры защиты: 20 кА и 440 В - как у штатного модуля.
• Произведен в том же цикле, что и основное устройство - гарантированная совместимость.

Ограничения применения

• Не предназначен для установки вне щита - степень защиты IP20 не допускает воздействия пыли, влаги или механических повреждений.
• Не работает в системах постоянного тока - только для переменного тока 50–60 Гц.
• Не подлежит ремонту - после срабатывания заменяется полностью.
• Не следует использовать с другими брендами - даже если размеры совпадают, электрическая характеристика может отличаться.

Примеры использования

• Защита оборудования в жилых домах: автоматические выключатели, бытовая техника, зарядные станции.
• Промышленные линии: частотные преобразователи, PLC, насосы, конвейеры.
• Объекты связи: серверные комнаты, базовые станции, распределительные пункты.
• Энергообъекты: щиты на подстанциях, вводы в здания, системы освещения.

Практические советы

• Перед заменой всегда проверяйте состояние соседних модулей - если один сработал, возможно, были серьезные перенапряжения, которые могли повредить другие компоненты.
• Заменяйте модуль сразу после изменения цвета индикатора - работа без защиты увеличивает риск выхода из строя подключенной аппаратуры.
• Учитывайте посадочные размеры: модуль рассчитан именно на корпуса ОПВ-C, а не на аналоги других производителей.
• Храните запасные модули в сухом месте - влага может снизить надежность варистора перед установкой.
• После замены сделайте отметку в журнале обслуживания - это важно для профилактики и аудита.
