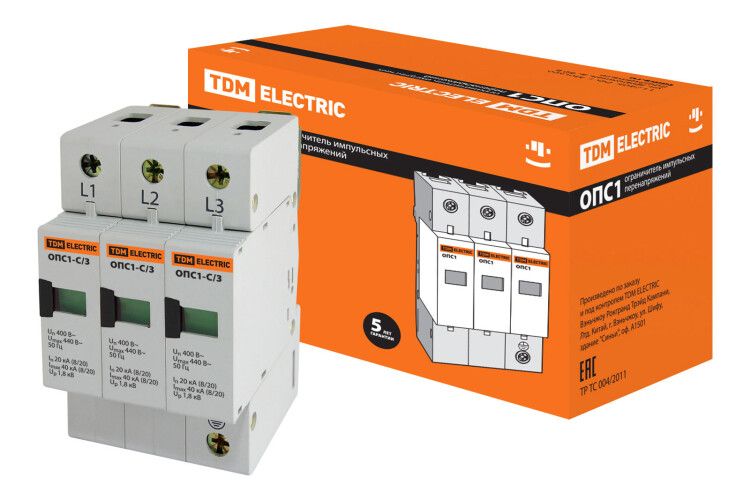

Разрядник ОПС1-C 3Р In=20kA Un=400B Im=40kA | SQ0201-0007 TDM

Разрядник ОПС1-C 3-полюсный ток срабатывания 20 кА напряжение 400 В ток импульса 40 кА от TDM ELECTRIC предназначен для защиты электрооборудования от грозовых и коммутационных импульсных перенапряжений. Устройство монтируется на DIN-рейку в распределительном щите до счетчика и коммутационных аппаратов, обеспечивая надежную работу сетей с конфигурацией TN-C-S.

Назначение и область применения

Разрядник ОПС1-C 3-полюсный ток срабатывания 20 кА напряжение 400 В ток импульса 40 кА защищает электрические сети от высоковольтных импульсов, возникающих при молниях или включениях/выключениях мощных нагрузок. Подходит для установки в жилых, офисных и промышленных объектах с трехфазным питанием 400 В. Применяется в щитах, где требуется защита перед счетчиком и автоматическими выключателями.

Технические характеристики

• Номинальное напряжение переменного тока: 400 В
• Максимальное длительное напряжение: 440 В
• Номинальный импульсный ток разряда (8/20 мкс): 20 кА
• Максимальный импульсный ток разряда (8/20 мкс): 40 кА
• Уровень защиты по напряжению (L-N, L-PE, N-PE): 2 кВ
• Конфигурация сети: TN-C-S (поддерживает также TN-S)
• Габариты: 3 модуля (стандартная DIN-рейка 35 мм)
• Степень защиты: IP20 (защита от прикосновения и крупных частиц, но не от воды)
• Максимальное сечение проводника: 25 мм2 (гибкий и жесткий)
• Поперечное сечение проводника: 4–25 мм2
• Встроенный резервный предохранитель: да
• Способ монтажа: крепление на DIN-рейку с Ω-профилем

Совместимость и монтаж

Разрядник ОПС1-C 3-полюсный ток срабатывания 20 кА напряжение 400 В ток импульса 40 кА совместим со всеми стандартными щитками модульной серии. Клеммы четко промаркированы: “Сеть” и “Земля”, что исключает ошибки при подключении. Для монтажа используется стандартная 35-мм DIN-рейка. Установка занимает несколько минут: устройство просто защелкивается на рейке металлической пружинной защелкой. Подключение проводов - к верхним и нижним клеммам, соблюдая полярность L/N/PE.

Безопасность и стандарты

Корпус выполнен из самозатухающего пластика, не поддерживающего горение. Встроенная система защиты от перегрузки - резервный предохранитель - отключает поврежденный модуль при аварийном режиме, предотвращая риск возгорания. Соответствует требованиям IEC 61643-11 для устройств защиты от импульсных перенапряжений. IP20 обеспечивает безопасность при работе внутри закрытых щитов, но не допускает использование во влажных или открытых помещениях.

Преимущества

• Сменный варисторный модуль - можно заменить только поврежденный элемент, не трогая остальные провода и не снимая устройство с рейки.
• Металлическая защелка надежно фиксирует разрядник на DIN-рейке, исключая случайное выпадение.
• Четкая маркировка клемм снижает риск ошибок при монтаже.
• Компактный размер (3 модуля) экономит место в щите.
• Поддержка конфигураций TN-C-S и TN-S делает устройство универсальным для большинства современных систем заземления.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP20 не обеспечивает герметичность.
• Не применяется в цепях постоянного тока - номинальное напряжение DC указано как 0,01 В, то есть устройство не рассчитано на постоянный ток.
• Не следует использовать в качестве единственной защиты - рекомендуется применять в комплексе с другими уровнями SPD (например, класса I или II).
• Максимальное длительное напряжение 440 В - превышение этого значения может вызвать преждевременный выход из строя.

Примеры использования

• Щиты управления промышленного оборудования (станки, насосы, конвейеры).
• Электрощитовые комнаты в многоэтажных жилых домах.
• Объекты с внешней антенной, серверные, телекоммуникационные пункты.
• Распределительные щиты на предприятиях с частыми включениями больших двигателей.

Практические советы

• Перед установкой проверьте соответствие напряжения сети 400 В +-10%. Превышение 440 В снизит срок службы варистора.
• Используйте провода сечением 4–25 мм2 - меньшее сечение увеличивает нагрев, большее - затрудняет зажим.
• После срабатывания разрядника ОПС1-C 3-полюсный ток срабатывания 20 кА напряжение 400 В ток импульса 40 кА проверяйте индикатор состояния (обычно цветной флажок). При изменении цвета - замените модуль.
• Замену варисторного блока выполняйте при отключенном питании - даже при наличии резервного предохранителя это требование безопасности.
• При компоновке щита оставляйте свободное пространство вокруг устройства - он может нагреваться при многократных срабатываниях.
