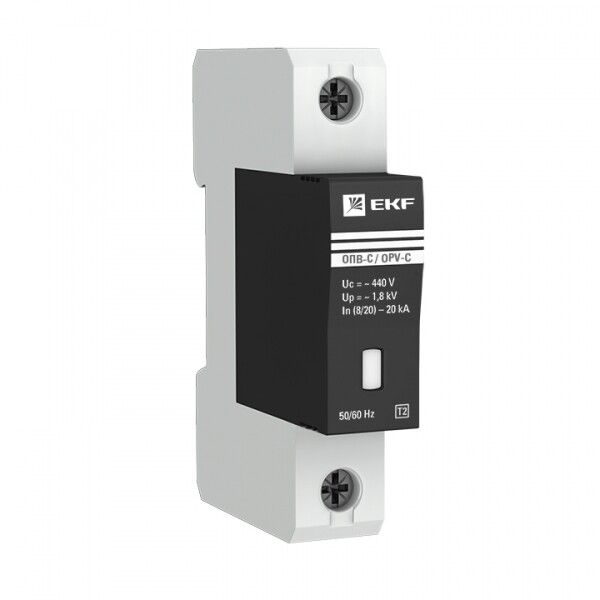

Ограничитель импульсных напряжений серии ОПВ-C/1P In 20кА 400В (с сигнализацией) EKF PROxima | opv-c1

Ограничитель импульсных перенапряжений однополюсный ОПВ-C/1P In 20кА 400В с сигнализацией от EKF защищает оборудование от скачков напряжения в однофазных сетях 220/380 В. Устройство устанавливается на DIN-рейку, имеет оптическую сигнализацию состояния и соответствует требованиям ГОСТ Р51992-2002. Подходит для промышленных и жилых объектов.

Назначение и область применения

Ограничитель импульсных перенапряжений однополюсный ОПВ-C/1P In 20кА 400В с сигнализацией защищает электронику и электрооборудование от кратковременных высоковольтных импульсов. Он предотвращает выход из строя чувствительной техники при:

• грозовых разрядах - даже при косвенном попадании молнии в линии или землю;
• коммутационных перегрузках - при включении/выключении крупных нагрузок, аварийных КЗ или резонансных колебаний в сети.

Применяется в распределительных щитах жилых домов, офисов, производственных помещений, где есть сети TN-C с напряжением 220–400 В и частотой 50 Гц.

Технические характеристики

• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока (AC).
• Номинальный импульсный ток (I_n): 20 кА - выдерживает типичные грозовые импульсы без повреждения.
• Отключающая способность: 20 кА - способен безопасно отключить ток короткого замыкания после срабатывания.
• Уровень защиты (U_p): 1,8 кВ - ограничивает напряжение на защищаемом оборудовании до этого значения.
• Сигнализация: оптическая - красный индикатор показывает состояние устройства: зелёный - исправен, красный - требует замены.
• Степень защиты IP20: защищён от доступа пальцев и твёрдых предметов, но не от воды - устанавливается внутри щита.
• Макс. сечение кабеля: 16 мм2 - для подключения к выводам; допускаются провода до 25 мм2 при использовании специальных наконечников.
• Количество модулей: 1 - занимает один стандартный модуль на DIN-рейке 35 мм.
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температурах от –40 C до +55 C, подходит для неотапливаемых помещений.
• Материал корпуса: самозатухающий пластик - обеспечивает пожаробезопасность.
• Нормативный документ: ГОСТ Р51992-2002 (МЭК 61643-1-98) - соответствие международным стандартам на УЗИП.
• Гарантия: 84 месяца - длительный срок службы при соблюдении условий эксплуатации.

Совместимость и монтаж

Ограничитель импульсных перенапряжений однополюсный ОПВ-C/1P In 20кА 400В с сигнализацией совместим с любыми щитами, оснащёнными DIN-рейкой 35 мм. Монтируется последовательно с автоматическим выключателем, который должен иметь достаточную отключающую способность (не менее 20 кА). Для подключения используются одиночные фазные проводники. Нельзя использовать в сетях TT или IT без дополнительных мер защиты. Применяется исключительно в системах TN-C, как указано в технических данных.

Безопасность и стандарты

ОПВ-C/1P соответствует ГОСТ Р51992-2002, что гарантирует его надёжность и безопасность при работе с импульсными перенапряжениями. Конструкция выполнена из самозатухающего материала, предотвращающего распространение пламени. Индикация состояния позволяет своевременно выявить отказ и заменить устройство до потери защиты. Не содержит опасных веществ, соответствует RoHS.

Преимущества

• Оптическая сигнализация - сразу видно, работает ли устройство, без тестирования мультиметром.
• Высокая импульсная стойкость (20 кА) - подходит для регионов с частыми грозами.
• Широкий диапазон температур - можно устанавливать в холодных помещениях, чердачных щитах, на производстве.
• Компактный форм-фактор - занимает всего один модуль, экономит место в щите.
• Длительная гарантия (7 лет) - свидетельствует о качестве компонентов и сборки.

Ограничения применения

• Не предназначено для установки вне щита - степень защиты IP20 не защищает от влаги и пыли.
• Подходит только для систем TN-C - нельзя применять в TN-S, TT или IT без изменения схемы заземления.
• Не защищает от постоянного перенапряжения - только от кратковременных импульсов. Для долговременного перенапряжения нужны другие устройства (например, реле контроля напряжения).
• Не используется для защиты цепей постоянного тока - только для переменного тока 50 Гц.
• После срабатывания требуется замена - устройство одноразовое, восстановлению не подлежит.

Примеры использования

• Щит этажный в многоквартирном доме - защита групп розеток, компьютеров, телевизоров.
• Производственный участок - защита ЧПУ-станков, PLC, датчиков от помех от больших двигателей.
• Объекты связи - серверные, радиоузлы, где чувствительная аппаратура подвержена воздействию грозовых импульсов.
• Автомобильные сервисы - защита зарядных станций и диагностического оборудования.

Практические советы

• Выбирайте ОПВ-C/1P In 20кА 400В с сигнализацией для защиты входных групп щитов - он должен быть установлен перед основными автоматами.
• Проверьте сечение кабеля: если используете провод 25 мм2, обязательно применяйте наконечник типа НШВИ-25, чтобы не повредить контакты.
• При монтаже в старых щитах убедитесь, что автомат перед ОПВ-C/1P имеет отключающую способность ≥20 кА - иначе возможен риск пожара.
• При индикации красного цвета - немедленно замените устройство. Без него система остаётся без защиты, даже если остальные элементы работают.
• Для комплексной защиты рекомендуется сочетать этот однополюсный ОПВ-C/1P с аналогичными устройствами на других полюсах (L-N, N-PE) - особенно в трёхфазных системах.
