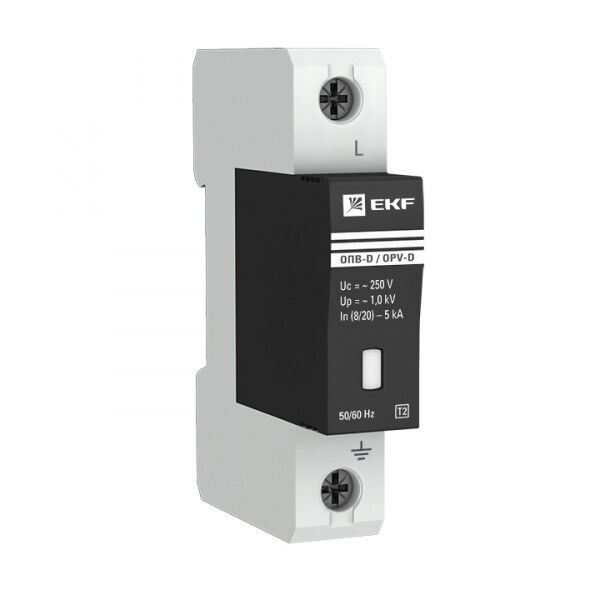

Ограничитель импульсных напряжений серии ОПВ-D/1P In 5кА 230В (с сигнализацией) EKF PROxima | opv-d1

Ограничитель импульсных перенапряжений ОПВ-D/1P In 5кА 230В с сигнализацией от EKF - устройство для защиты оборудования от скачков напряжения, установленное на DIN-рейку. Он обеспечивает надёжную работу в бытовых и промышленных сетях 230 В, 50 Гц, предотвращая повреждение чувствительной электроники из-за грозовых и коммутационных импульсов.

Назначение и область применения

Ограничитель импульсных перенапряжений ОПВ-D/1P In 5кА 230В с сигнализацией защищает электрические сети от внезапных высоковольтных импульсов. Он применяется там, где есть риск повреждения техники из-за:

• удара молнии - как прямого, так и косвенного (через грунт, соседние сооружения или облака);
• коммутационных процессов - включения/выключения крупных нагрузок, аварийных ситуаций, замыканий на землю;
• резонансных колебаний в электрических цепях.

Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений, на объектах с чувствительным оборудованием - автоматизированными линиями, серверными, насосными станциями, системами освещения.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC), 50 Гц - совместим с однофазными сетями 220–240 В.
• Номинальный импульсный ток (I_n): 5 кА - способен выдерживать типовые импульсы молнии класса II по стандарту МЭК 61643-1.
• Отключающая способность: 5 кА - автоматически отключается при превышении допустимой нагрузки, предотвращая перегрев.
• Уровень защиты (U_p): 1 кВ - ограничивает напряжение на защищаемом участке до безопасного уровня.
• Количество полюсов: 1 - защищает только фазный провод (L), нулевой (N) и земля (PE) подключаются через шины.
• Сигнализация: оптическая - красный индикатор показывает состояние устройства: зелёный - работает, красный - требует замены.
• Степень защиты IP20: защищён от прикосновения к токоведущим частям, но не от пыли и влаги - устанавливается внутри закрытых щитов.
• Количество модулей: 1 - занимает один стандартный модуль на DIN-рейке 35 мм.
• Максимальное сечение кабеля: 16 мм2 - для подключения к выводам; до 25 мм2 - для входных проводников (например, при использовании многожильных кабелей).
• Диапазон температур: от –40 C до +55 C - работает в холодных и жарких условиях, включая неотапливаемые помещения.
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью повышенной влажности.
• Материал корпуса: самозатухающий пластик - устойчив к нагреву и горению.
• Гарантия: 84 месяца - один из самых длинных сроков среди аналогичных устройств.
• Нормативный документ: ГОСТ Р 51992-2002 (МЭК 61643-1-98) - соответствует международному уровню безопасности.

Совместимость и монтаж

Ограничитель импульсных перенапряжений ОПВ-D/1P In 5кА 230В с сигнализацией монтируется на DIN-рейку 35 мм в распределительном щите. Подключение выполняется после главного автомата и перед групповыми защитами. Обязательно использовать отдельную шину PE и N, поскольку устройство предназначено для систем TN-C. Для других систем (TN-S, TT) требуется согласование с проектировщиком.

Не используйте провода больше 25 мм2 - они не войдут в зажимы. Для кабелей сечением более 16 мм2 рекомендуется применять наконечники. После монтажа проверьте положение индикатора: он должен быть зелёным.

Безопасность и стандарты

Ограничитель импульсных перенапряжений ОПВ-D/1P In 5кА 230В с сигнализацией соответствует требованиям ГОСТ Р 51992-2002 и МЭК 61643-1:1998. Это гарантирует соответствие нормам по защите от перенапряжений, термической стойкости и механической прочности. Устройство имеет сертификаты ЕАЭС и прошло тестирование на пробой и долговременную нагрузку.

Преимущества

• Ярко выраженная оптическая сигнализация позволяет оперативно определить отказ без вскрытия щита.
• Высокая отключающая способность (5 кА) снижает риск возгорания при длительных перегрузках.
• Широкий температурный диапазон делает его пригодным для установки даже в неотапливаемых помещениях.
• Длинная гарантия (7 лет) указывает на качество комплектующих и сборки.
• Один модуль экономит место в щите - удобно для компактных решений.

Ограничения применения

• Не предназначен для защиты от прямого удара молнии - используется как вторичная защита (класс II), а не первичная (класс I).
• IP20 не допускает установку вне закрытых щитов - нельзя использовать на улице или во влажных средах без дополнительной защиты.
• Работает только в системах TN-C. Для TN-S или TT необходимо применять двухполюсные модели или изменять схему заземления.
• Не заменяет УЗО или автоматический выключатель - должен устанавливаться параллельно с ними.
• После срабатывания устройство не восстанавливается - требует замены.

Примеры использования

• Щиток в многоэтажном жилом доме - защита розеточных групп, компьютеров, телевизоров, стиральных машин.
• Производственный цех - защита ЧПУ-станков, контроллеров, датчиков от скачков при запуске двигателей.
• Объекты связи - серверные комнаты, базовые станции, где важна бесперебойная работа оборудования.
• Автомобильные сервисы - зарядные станции, сварочные аппараты, осветительные системы.

Практические советы

• Выбирайте ОПВ-D/1P In 5кА 230В с сигнализацией для однофазных сетей. Для трёхфазных систем нужны три таких устройства или специальный 3-полюсный вариант.
• Проверяйте цвет индикатора каждые 6 месяцев - особенно после грозового сезона.
• При замене всегда отключайте питание. Несмотря на низкую вероятность, остаточное напряжение может сохраняться.
• Не устанавливайте рядом с источниками тепла - перегрев сокращает срок службы.
• Используйте только оригинальные клеммы и наконечники - несовместимые элементы нарушают контакт и увеличивают риск перегрева.
• При проектировании учтите, что этот ОПВ-D/1P In 5кА 230В с сигнализацией - часть комплексной защиты. Лучший результат даёт сочетание с УЗО, автоматами и качественным заземлением.
