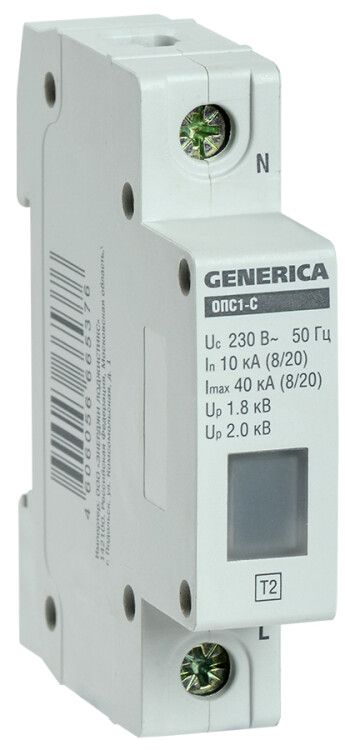

Ограничитель импульстного перенапряжения ОПС1-C 1Р 10/40кА 230В | MOP20-1-C-G GENERICA IEK

Ограничитель импульсного перенапряжения ОПС1-C 1Р 10/40кА 230В от GENERICA и IEK предназначен для защиты бытовых и промышленных электросетей от кратковременных скачков напряжения, вызванных молниями или коммутационными процессами. Устройство устанавливается на DIN-рейку и обеспечивает надежную работу в течение 15 лет.

Назначение и область применения

Ограничитель импульсного перенапряжения ОПС1-C 1Р 10/40кА 230В защищает оборудование от высоковольтных импульсов, возникающих при грозовых разрядах или работе мощных потребителей. Подходит для установки в распределительных щитах жилых домов, офисов, производственных цехов и объектов инфраструктуры. Применяется в однофазных сетях переменного тока с напряжением до 220 В.

Технические характеристики

• Номинальное напряжение: 220 В (переменный ток); также работает при постоянном токе 220 В
• Количество полюсов: 1
• Номинальный разрядный ток (8/20 мкс): 10 кА
• Общий импульсный ток (8/20 мкс): 40 кА — способен выдерживать одиночные мощные импульсы
• Защитное напряжение: до 1800 В — максимальное напряжение, которое пройдет через устройство при срабатывании
• Монтаж: на DIN-рейку 35 мм, занимает 1 модуль
• Степень защиты: IP20 — защищен от прикосновения к токоведущим частям, но не от пыли и влаги
• Сигнализация: оптическая индикация состояния (зеленый/красный цвет)
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Ограничитель импульсного перенапряжения ОПС1-C 1Р 10/40кА 230В совместим со всеми стандартными шкафами и щитами, оснащенными DIN-рейкой 35 мм. Монтируется последовательно с автоматическим выключателем, который должен иметь номинальный ток не более 63 А. Для правильной работы требуется подключение к фазному проводу и нулевому проводу PEN или PE. Кабельные зажимы рассчитаны на сечение от 1,5 до 25 мм². После установки проверьте целостность сигнального окна — зеленый цвет указывает на исправность устройства.

Безопасность и стандарты

Ограничитель импульсного перенапряжения ОПС1-C соответствует требованиям ГОСТ IEC 61643-11 и EN 61643-11. Обеспечивает класс защиты II по системе координации изоляции. Не содержит опасных веществ согласно RoHS. Работает в температурном диапазоне от -40°C до +70°C.

Преимущества

• Высокая энергоемкость — способен поглощать импульсы до 40 кА, что покрывает большинство реальных ситуаций
• Оптическая индикация позволяет оперативно определить отказ без тестера
• Компактная форма (1 модуль DIN) экономит место в щите
• Долгий срок службы — 15 лет снижают затраты на обслуживание
• Подтвержденная совместимость с продукцией GENERICA и IEK, рекомендован для проектирования

Ограничения применения

• Не предназначена для защиты от длительных перенапряжений — требует обязательной установки перед ней УЗИП первого класса (если есть прямые попадания молний)
• IP20 не допускает установку вне закрытых щитов — нельзя использовать на улице или в сырых помещениях
• Не защищает от перегрузок и коротких замыканий — обязательно используйте с автоматическим выключателем
• Не применяется в сетях выше 220 В переменного тока

Примеры использования

• Щит этажный в многоквартирном доме — защита розеток, освещения, бытовой техники
• Производственный участок — защита ЧПУ-станков, контроллеров, датчиков
• Коммерческий центр — обеспечение бесперебойной работы серверов, POS-терминалов
• Частный дом — предохранение холодильников, стиральных машин, видеонаблюдения

Практические советы

• Перед установкой отключите питание и убедитесь, что все провода обесточены
• Проверьте посадочные размеры — ширина корпуса должна точно соответствовать 1 модулю DIN
• Если в сети используется система TN-S, подключайте к L и PE; в TN-C — к L и PEN
• При индикации красного цвета немедленно замените устройство — даже если внешних повреждений нет
• Для комплексной защиты рекомендуется сочетать ОПС1-C 1Р 10/40кА 230В с УЗИП первого класса на входе в здание
• Не устанавливайте параллельно несколько таких устройств — это не увеличивает защиту, а может нарушить баланс
