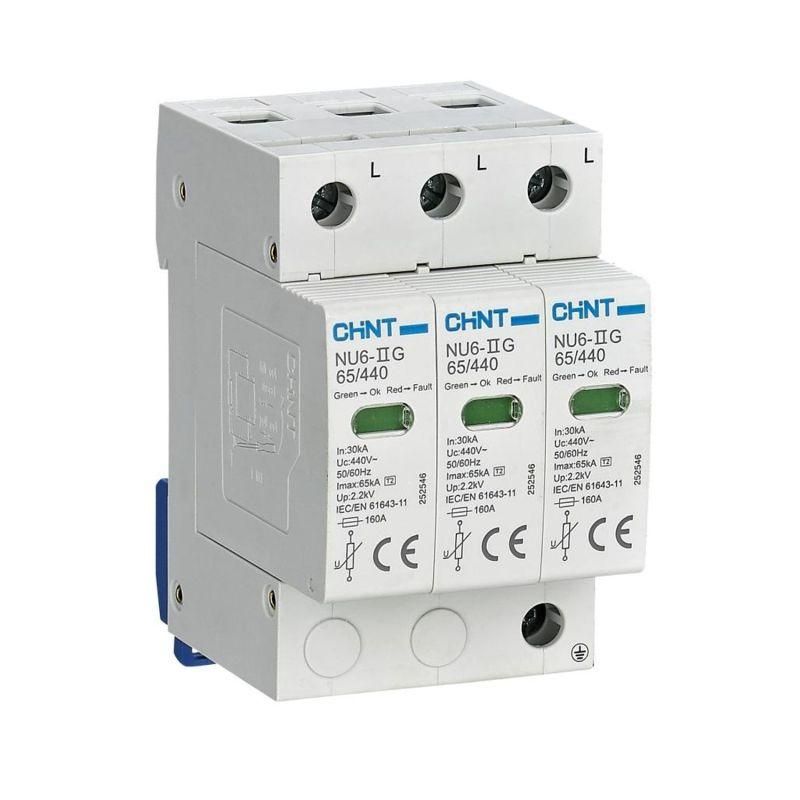

Ограничитель импульсных перенапряжений NU6-IIG 3п In=15кА Uc=440В Im=40кА (R) CHINT 252542

Ограничитель импульсных перенапряжений NU6-IIG 3P In=15кА Uc=440В Im=40кА (R) от CHINT предназначен для защиты электрооборудования от кратковременных высоковольтных импульсов - например, от грозовых разрядов или коммутационных скачков. Устройство устанавливается в распределительных щитах и обеспечивает надёжную работу сетей с напряжением до 400 В.

Назначение и область применения

Ограничитель импульсных перенапряжений NU6-IIG 3P In=15кА Uc=440В Im=40кА (R) защищает оборудование от импульсных перенапряжений, возникающих из-за молний, включения/выключения мощных нагрузок или сбоев в сети. Подходит для установки в жилых, офисных и промышленных объектах - особенно там, где есть чувствительная электроника: PLC, частотные преобразователи, серверы, системы автоматизации.

Работает в сетях с системами заземления TN, TT и IT. Применяется в качестве вторичной защиты - после первичного ограничителя на входе в здание.

Технические характеристики

• Количество полюсов: 3P (три фазы)
• Номинальное напряжение переменного тока (U_c): 400 В (рабочее напряжение сети); указано 440 В - допустимый предел для безопасной работы при колебаниях
• Номинальный разрядный ток (I_n): 15 кА - способен выдерживать 15 тысяч ампер при типовом импульсе 8/20 мкс
• Максимальный разрядный ток (I_m): 40 кА - максимальная величина тока, которую устройство может провести без выхода из строя
• Уровень напряжения защиты (U_p): 2 кВ - максимальное напряжение, которое попадёт на защищаемое оборудование во время импульса
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от крупных частиц пыли, но не от воды
• Ширина модуля: 18 мм - занимает три модуля на DIN-рейке (3 × 18 мм = 54 мм)
• Монтаж: на стандартную DIN-рейку 35 мм

Совместимость и монтаж

Ограничитель импульсных перенапряжений NU6-IIG 3P In=15кА Uc=440В Im=40кА (R) совместим со всеми шкафами и щитами, оснащёнными DIN-рейкой 35 мм. Монтируется параллельно защищаемой цепи - между фазами L1, L2, L3 и PE. Для правильной работы требуется надёжное заземление.

Подключаются медные провода сечением от 1,5 до 25 мм2. Клеммы затягиваются моментом 0,5–0,7 Нм - перетягивание недопустимо. После монтажа проверьте контакт - слабое соединение снижает эффективность защиты.

Безопасность и стандарты

Устройство соответствует требованиям IEC 61643-11 и ГОСТ Р 51992-2002. Произведено с учётом класса исполнения по степени загрязнения 2 - подходит для помещений с нормальным уровнем пыли и влаги. Испытано воздействием импульса 8/20 мкс - реалистичным моделированием грозового удара.

Преимущества

• Высокая помехоустойчивость: способен поглощать значительные энергии импульсов без отказа
• Компактный форм-фактор: всего 18 мм на полюс - экономит место в щите
• Чёткая индикация состояния: встроенный визуальный индикатор показывает работоспособность (при наличии опционального модуля)
• Совместим с другими элементами серии NU6-IIG - можно собирать многоступенчатые системы защиты

Ограничения применения

• Не предназначен для прямой защиты от прямого удара молнии - требует установки перед ним первичного ограничителя (класс I)
• IP20 - нельзя использовать вне закрытых щитов, в сырых или пыльных средах без дополнительной защиты
• Не рассчитан на постоянное напряжение выше 440 В - превышение вызовет пробой
• Не работает как автоматический выключатель - не отключает цепь при перегрузке или КЗ

Примеры использования

• Щит управления насосной станцией - защита частотного преобразователя
• Производственный участок с ЧПУ-станками - предотвращение сбоев в контроллерах
• Офисный этаж с серверной - защита оборудования от скачков в силовой сети
• Жилой дом с современной бытовой техникой - дополнительный уровень защиты после главного ввода

Практические советы

• Выбирая ограничитель импульсных перенапряжений NU6-IIG 3P In=15кА Uc=440В Im=40кА (R), убедитесь, что ваша сеть имеет напряжение ≤400 В. Для 440 В - используйте только как верхнюю границу, не как рабочую.
• При установке в щит с несколькими уровнями защиты - этот вариант лучше ставить на последней ступени (вторичная защита).
• Проверяйте состояние устройства ежегодно: если индикатор горит красным - замените его даже при внешней целостности.
• Не устанавливайте рядом с источниками тепла - температурный режим влияет на срок службы компонентов.
• Длина проводов от ограничителя до заземления должна быть минимальной - менее 0,5 метра - чтобы сохранить эффективность защиты.
