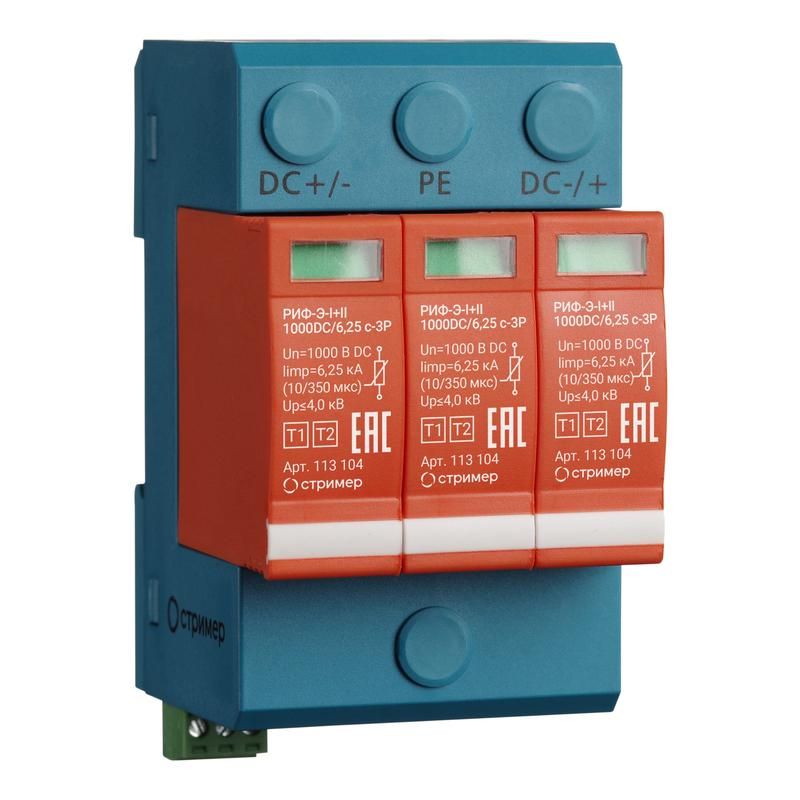

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 1000DC/6.25 с-3P Стример 113104

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 1000DC/6,25 20кА - трёхполюсный УЗИП класса I+II для защиты систем постоянного тока от импульсных скачков напряжения, особенно в условиях грозовой активности. Бренд Стример предлагает эту модель в формате трёх модулей на DIN-рейку с визуальной индикацией состояния и возможностью удалённой сигнализации. Артикул 113104 предназначен для установки в распределительных щитах объектов с DC-системами.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 1000DC/6,25 защищает оборудование от высоковольтных импульсов, возникающих при ударах молнии или коммутационных процессах в сетях постоянного тока. Подходит для установки в зонах 0A(B)–1 согласно ГОСТ Р МЭК 62305-1 - то есть там, где риск попадания прямого удара молнии или влияние первичного импульса максимальны.

Основная сфера применения - системы постоянного тока до 1000 В: солнечные электростанции, зарядные станции для электромобилей, промышленные цепи управления, тяговые системы, энергоустановки с батарейными массивами. Защищает инверторы, контроллеры, преобразователи и другую чувствительную электронику.

Технические характеристики

• Номинальное напряжение: 1000 В постоянного тока (DC)
• Максимальный ток импульса: 20 кА (8/20 мкс) - суммарный для всех полюсов
• Класс защиты: I+II - сочетание защиты от прямого удара молнии (класс I) и ограничения остаточного напряжения до безопасного уровня (класс II)
• Количество полюсов: 3 (трёхпроводная система + земля)
• Конструкция: три сменных варисторных модуля + базовый корпус
• Индикация: визуальный индикатор состояния (цветной флаг - зелёный = исправен, красный = требует замены)
• Контакты: два контакта для дистанционной сигнализации (NO/NC) - позволяют подключить к системе контроля и автоматизации
• Рекомендуемый предохранитель: не менее 125 А, тип gL/gG
• Монтаж: на DIN-рейку 35 мм, занимает 3 модуля (54 мм)

Совместимость и монтаж

УЗИП РИФ-Э-I+II 1000DC/6,25 устанавливается на стандартную DIN-рейку в распределительном щите. Каждый из трёх модулей подключается параллельно к проводникам: положительный, отрицательный и защитный PE. Для работы требуется надёжное соединение с землёй - сопротивление контура заземления должно быть минимальным.

Подключение выполняется через болтовые клеммы. Перед установкой проверьте соответствие сечения провода и момента затяжки - рекомендовано следовать инструкции производителя. Модули легко заменяются без демонтажа всей конструкции - достаточно отключить питание и вынуть повреждённый элемент.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Применяется в системах молниезащиты, прошедших сертификацию по СО-153-34.21.122. Конструкция обеспечена внутренними механическими и тепловыми защитами - при аварийном выходе из строя модуль отключается от сети и не вызывает короткого замыкания.

Преимущества

• Объединяет функции класса I и II в одном устройстве - снижает количество компонентов в щите
• Сменные модули - экономят время и деньги при обслуживании
• Визуальная индикация позволяет оперативно определить состояние устройства без тестирования
• Контакты дистанционной сигнализации поддерживают интеграцию в SCADA и системы мониторинга
• Высокая устойчивость к многократным импульсам благодаря качественным варисторам

Ограничения применения

• Не предназначено для переменного тока - применение в AC-сетях недопустимо
• Требуется обязательное наличие надёжного заземления; при плохом контуре эффективность снижается
• Не защищает от длительных перенапряжений (например, при обрыве нуля); нужна дополнительная защита
• Работает только при наличии предохранителя ≥125 А gL/gG - без него возможен перегрев и выход из строя
• Не рассчитано на работу при температуре ниже -40C или выше +70C - указанные границы не указаны явно, но варисторы теряют эффективность вне диапазона -25…+60C

Примеры использования

• Защита входа постоянного тока в инвертер солнечной электростанции
• Щит зарядной станции EV - защита от импульсов по шинам постоянного тока
• Промышленный контроллер с DC-питанием в зоне с частой грозовой деятельностью
• Железнодорожные системы управления с тяговым питанием 750–1500 В DC

Практические советы

• Перед установкой проверьте, что предохранитель в цепи соответствует минимум 125 А gL/gG - иначе УЗИП может выйти из строя при срабатывании
• При использовании нескольких УЗИП РИФ-Э-I+II 1000DC/6,25 в одной системе соблюдайте координацию по длинам проводов - чем короче, тем лучше
• Проверяйте цвет индикатора каждые 6 месяцев - даже при отсутствии видимых повреждений варисторы стареют
• Заменяйте модули сразу после перехода индикатора в красное состояние - продолжение эксплуатации опасно
• При монтаже в щитах с высокой запылённостью используйте дополнительную герметизацию клемм - пыль снижает изоляцию
