Устройство защиты от импульсных перенапряжений для систем постоянного тока РИФ-Э-II 220DC/20 с - 220=/20 Стример 122110

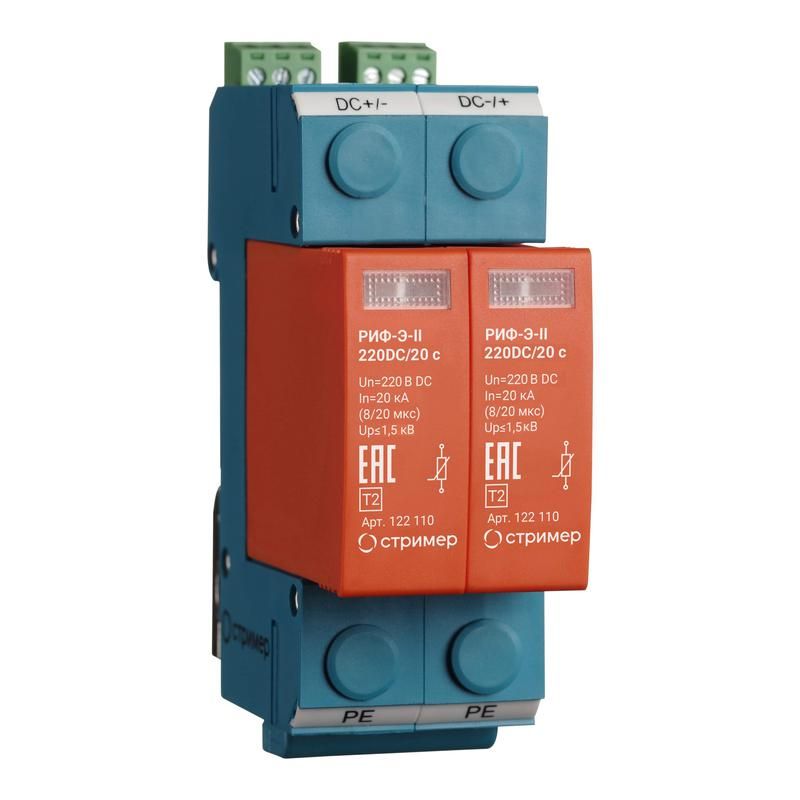

Устройство защиты от импульсных перенапряжений РИФ-Э-II 220DC/20кА с визуальным сигналом Стример предназначено для защиты оборудования постоянного тока от кратковременных скачков напряжения, таких как грозовые импульсы или коммутационные перенапряжения. Бренд Стример реализует эту модель в формате двухполюсного УЗИП класса II с оптической сигнализацией состояния, что делает её удобной для монтажа на DIN-рейку в распределительных щитах систем постоянного тока.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-II 220DC/20кА с визуальным сигналом Стример защищает двухпроводные цепи постоянного тока от высоковольтных импульсов. Подходит для установки в объектах с риском попадания молнии или возникновения коммутационных перенапряжений - например, в солнечных электростанциях, системах управления железнодорожным транспортом, промышленных контроллерах, зарядных станциях для электромобилей и других устройствах с питанием 220 В постоянного тока.

Согласно требованиям ГОСТ Р МЭК 62305-1, рекомендовано устанавливать данное УЗИП в первой или второй зоне молниезащиты - то есть после основного молниеотвода, но перед чувствительным оборудованием.

Технические характеристики

• Номинальное напряжение постоянного тока: 220 В
• Наибольшее длительное напряжение DC: 320 В - позволяет работать при временных повышениях напряжения без выхода из строя
• Защитное напряжение: 1500 В - максимальное напряжение, которое пройдёт через устройство при срабатывании
• Номинальный импульсный ток (8/20 мкс): 20 кА
• Максимальный разрядный ток (8/20 мкс): 40 кА - способно выдерживать одиночные очень мощные импульсы
• Количество силовых полюсов: 2 - защищает оба провода (+ и –) в двухпроводной системе
• Способ монтажа: DIN-рейка 35 мм, занимает 2 модуля
• Максимальное сечение подключаемых проводов: 35 мм2
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого шкафа
• Диапазон рабочих температур: от -40 C до +80 C - работает в суровых климатических условиях
• Сигнализация: визуальная (оптическая) - красный индикатор показывает отказ модуля
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-II 220DC/20кА с визуальным сигналом Стример монтируется на стандартную DIN-рейку 35 мм. Каждый модуль имеет два клеммы для подключения входа и выхода - L+ и L–. Для надёжного соединения используйте провода сечением до 35 мм2. Зажимы рассчитаны на момент затяжки 0,6–0,8 Нм - переусердствовать нельзя, чтобы не повредить контакт.

Модули сменные: при сработке индикатор становится красным, и можно заменить только повреждённый модуль, не трогая базу. Это снижает время простоя и стоимость обслуживания.

Обязательно соблюдайте рекомендуемую защиту: установите автоматический выключатель gL/gG номиналом 63–125 А перед УЗИП. Он предотвращает перегрузку и пожар при аварийном коротком замыкании внутри устройства.

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Применяется в системах, где требуется защита второго уровня (класс II) - то есть там, где уже установлено первичное молниезащитное устройство (например, на вводе здания).

IP20 обеспечивает безопасность при работе в закрытых щитах, но не допускает использование вне помещений или во влажных средах. Не устанавливайте в местах с возможностью брызг воды, пылевой нагрузки или конденсата.

Преимущества

• Двухполюсная защита - одинаково эффективно защищает оба провода постоянного тока
• Визуальный индикатор - сразу видно, когда модуль вышел из строя, без необходимости тестирования
• Сменные модули - не нужно менять весь блок, достаточно заменить только сгоревший элемент
• Высокая импульсная стойкость - 40 кА максимум позволяет выдерживать даже экстремальные события
• Широкий температурный диапазон - подходит для холодных регионов и жарких производственных площадок

Ограничения применения

• Не предназначен для переменного тока - применять только в цепях постоянного тока 220 В
• IP20 не допускает установку на улице, в сырых помещениях или без корпуса
• Не заменяет основное молниезащитное устройство (класс I); используется только как дополнительная защита
• Не защищает от долговременного превышения напряжения выше 320 В - нужен дополнительный стабилизатор или реле контроля
• Не подходит для цепей с током более 125 А - обязательно использовать внешний автомат gL/gG

Примеры использования

• Щитовая система солнечной электростанции - защита от импульсов, вызванных молнией или переключением инвертора
• Железнодорожные системы управления - защита плат управления и связи от помех в цепях питания 220 В DC
• Зарядные станции для электрокаров - предотвращение пробоя контроллеров при скачках напряжения
• Промышленные ПЛК и датчики в цехах с частыми включениями больших двигателей

Практические советы

• Перед установкой проверьте, что напряжение в цепи не превышает 320 В постоянного тока - иначе УЗИП будет постоянно нагреваться и выйдет из строя
• Подключение проводов выполняйте с учётом полярности: L+ и L– должны точно совпадать с источником питания
• Проверяйте цвет индикатора ежеквартально - если он стал красным, замените модуль немедленно
• При использовании нескольких УЗИП в одном щите - располагайте их рядом с защищаемым оборудованием, минимизируя длину подводящих проводов
• Не забудьте про обязательный автомат gL/gG 63–125 А - без него при срабатывании УЗИП может стать причиной пожара
