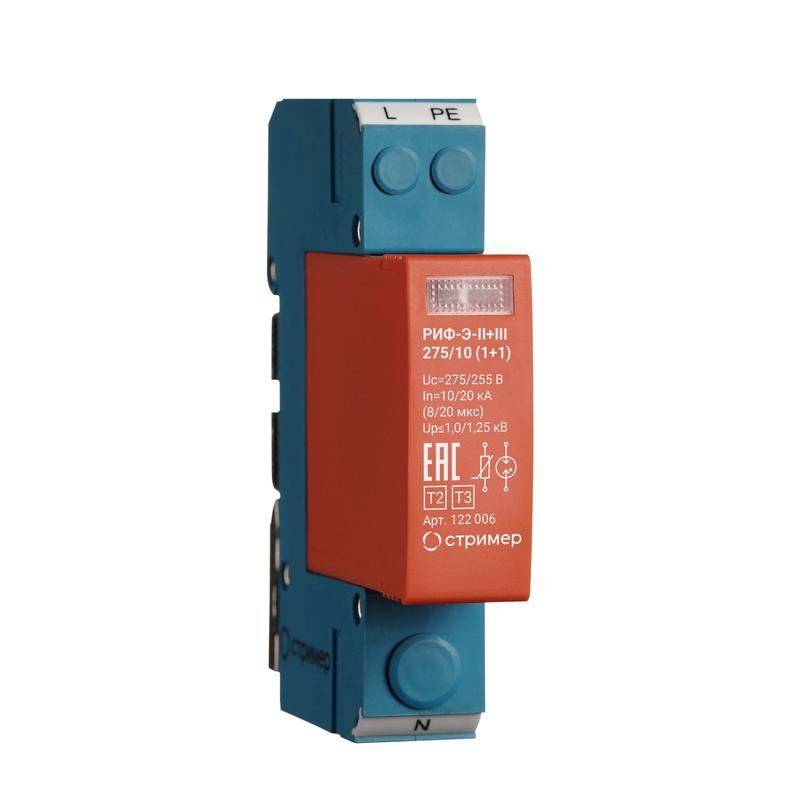

Устройство защиты от импульсных перенапряжений РИФ-Э-II+III 275/10 (1+1) Стример 122006

Устройство защиты от импульсных перенапряжений СТРИМЕР - однополюсный УЗИП класса II+III, предназначенный для защиты электрооборудования от импульсных скачков напряжения в сетях 230 В. Бренд Стример предлагает эту модель в формате сменного модуля на DIN-рейку с оптической сигнализацией состояния. Артикул 122006 соответствует серии РИФ-Э и рассчитана на применение в силовых цепях переменного тока.

Назначение и область применения

Устройство защиты от импульсных перенапряжений СТРИМЕР защищает чувствительное оборудование от двух типов перенапряжений: вторичных последствий молний и коммутационных выбросов в сети. Подходит для установки в щитах, где есть электроника - автоматика, контроллеры, преобразователи частоты, системы освещения, бытовые приборы с микроконтроллерами.

Применяется в сетях с напряжением до 275 В, частотой 50–60 Гц. Работает в системах заземления TN-S и TT. Установленный рядом с оборудованием, он снижает риск повреждения из-за переходных процессов. Рекомендовано располагать защищаемую нагрузку не далее чем в 5 метрах от устройства.

Технические характеристики

• Номинальное напряжение: 230 В AC
• Номинальный разрядный ток (I_n): 20 кА (по стандарту 8/20 мкс)
• Уровень ограничения напряжения: 1000 В (при прохождении тока 20 кА)
• Количество модулей DIN: 1 (ширина 17,5 мм)
• Количество полюсов: 1 (защита фаза–земля)
• Максимальное сечение провода: 25 мм2
• Степень защиты: IP20 (только внутри щита, не для улицы)
• Рабочий температурный диапазон: от –40 C до +80 C
• Сигнализация: визуальная (индикатор цвета - красный при выходе из строя)
• Гарантия: 2 года
• Рекомендуемый предохранитель: 63 А, gL/gG

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений СТРИМЕР монтируется на стандартную DIN-рейку 35 мм. Для подключения используется съемный модуль, который вставляется в базовый контактный блок. Каждый модуль имеет два зажима: один для фазного провода, второй - для PE (заземление).

Подключение выполняется после отключения питания. Надежный контакт обеспечивается затяжкой винтов усилием до 1,5 Нм. Не допускается использование многожильных проводов без наконечников. Сечение провода не должно превышать 25 мм2 - иначе возможен перегрев или плохой контакт.

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Применяется в рамках зон молниезащиты LPS 2–3. Конструкция содержит варистор и газонаполненный разрядник - это гарантирует двойную ступень защиты: первичное ограничение и быстрое замыкание при высоких импульсах.

Индикатор состояния позволяет оперативно выявить отказ: при потере работоспособности окно становится красным. Это исключает необходимость тестирования мультиметром - достаточно визуального контроля.

Преимущества

• Высокая энергоёмкость: способен поглощать импульсы до 20 кА - выше заявленных 10 кА в названии, что даёт запас надёжности.
• Сменный модуль: можно заменить без демонтажа всей платформы - экономит время при обслуживании.
• Широкий температурный диапазон: работает даже в холодных помещениях (например, на складах или в тепловых пунктах).
• Чёткий визуальный индикатор: не требует специальных приборов для диагностики.
• Совместим с популярными щитами: легко интегрируется в существующие решения на основе DIN-рейки.

Ограничения применения

• Не предназначен для защиты от прямого удара молнии - применяется только как вторичная защита после основного УЗИП класса I.
• Не работает в системах IT - требуется наличие заземляющего проводника (PE).
• IP20 не обеспечивает защиту от влаги и пыли - нельзя устанавливать вне закрытых шкафов.
• Не защищает от перенапряжений между фазами ("провод–провод") - только фаза–земля.
• Не следует использовать без предохранителя 63 А - при аварии может произойти возгорание контактов.

Примеры использования

• Щит управления насосной станцией - защита частотного преобразователя.
• Автоматический щит освещения в офисном здании - защита LED-драйверов и датчиков движения.
• Производственный участок с ЧПУ-станками - предотвращение сбоев в работе PLC.
• Жилое здание: установка в этажном щите перед группой розеток для защиты телевизоров, компьютеров, зарядных устройств.

Практические советы

• Выбирая УЗИП СТРИМЕР, проверьте, чтобы расстояние до защищаемого оборудования было менее 5 м - длинные провода снижают эффективность.
• Обязательно используйте предохранитель gL/gG на 63 А - это обязательное условие безопасности согласно документации производителя.
• Перед установкой убедитесь, что система заземления - TN-S или TT. Без качественного PE устройство не будет работать.
• Проверяйте индикатор каждые 6 месяцев - особенно в регионах с частыми грозами.
• Если индикатор стал красным - немедленно замените модуль. Электрооборудование остаётся без защиты, даже если сеть работает нормально.
