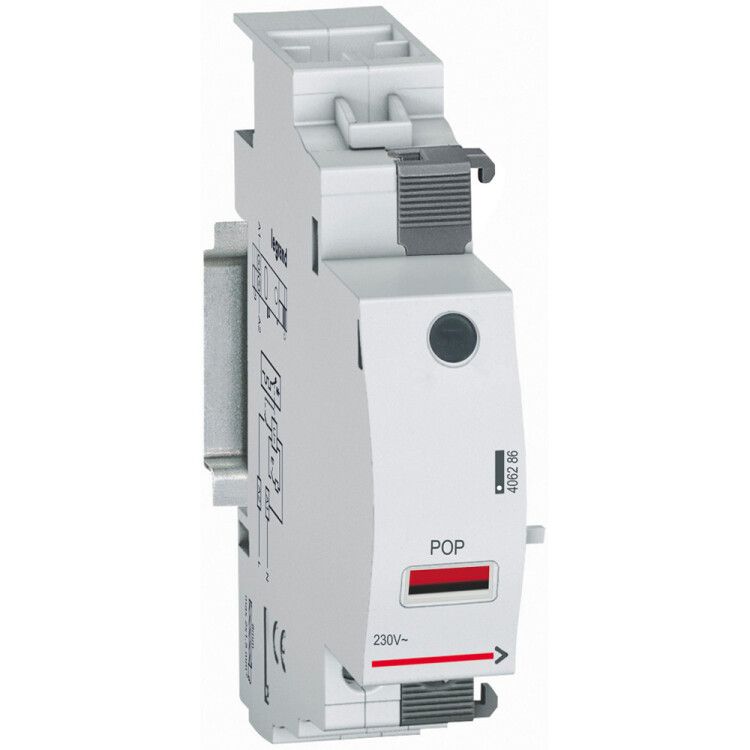

Модуль защиты от перенапряжения DX3 POP 230В 125А Legrand 406286

Модуль защиты от перенапряжения Legrand DX3 1 модуль, 275 В предназначен для защиты электрооборудования от импульсных скачков напряжения в сетях переменного тока. Устройство устанавливается на DIN-рейку и подходит как для бытовых, так и для промышленных объектов. Артикул 406286 - часть серии DX3 от Legrand, обеспечивающая надёжную защиту в условиях колебаний сети.

Назначение и область применения

Модуль защиты от перенапряжения Legrand DX3 1 модуль, 275 В защищает электронные приборы и оборудование от кратковременных высоковольтных импульсов - например, вызванных молниями, включением мощной нагрузки или авариями в ЛЭП. Применяется в распределительных щитах жилых домов, офисов, производственных цехов и других объектов с однофазными сетями 230 В. Подходит для защиты компьютеров, бытовой техники, систем автоматизации и освещения.

Технические характеристики

• Номинальное напряжение: 230 В - оптимизировано для стандартных сетей 220–240 В
• Номинальное рабочее напряжение: 275 В - максимальное постоянное напряжение, которое модуль выдерживает без срабатывания
• Тип тока: переменный (AC)
• Тип устройства: ограничитель импульсных перенапряжений (SPD)
• Способ монтажа: на DIN-рейку шириной 35 мм
• Количество модулей DIN: 1 (ширина 17,5 мм)
• Количество силовых полюсов: 1 - защищает один фазный проводник
• Максимальный ток главного устройства: 125 А - предельный ток, который может проходить через модуль без повреждения
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; требует установки внутри закрытого щита
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Номинальный коммутируемый ток: 0 А - не предназначено для ручного отключения или коммутации нагрузки

Совместимость и монтаж

Модуль Legrand DX3 1 модуль, 275 В совместим со всеми стандартными DIN-рейками и щитами, где используется компактная сборка. Монтируется на рейку без инструментов - просто защёлкивается. Для работы требуется подключение к фазному проводу и нулевому проводнику (N) через внешние клеммы. Никаких дополнительных проводов управления не требуется. Устройство не имеет собственного выключателя - его необходимо устанавливать в паре с автоматическим выключателем на 125 А или ниже.

Безопасность и стандарты

Соответствует требованиям IEC/EN 61643-11 для ограничителей перенапряжений класса II. Обеспечивает защиту второго уровня - после первичного грозозащитного устройства. Сертифицирован для использования в сетях с заземлением TN-S и TN-C-S. Не содержит опасных веществ согласно RoHS.

Преимущества

• Компактный формат - занимает всего 1 модуль, экономит место в щите
• Интегрирована индикация состояния - видно, когда модуль вышел из строя
• Высокая надёжность - использует металлооксидные варисторы с долгим сроком службы
• Подтверждённая совместимость с другими элементами серии DX3 - легко заменить или расширить систему защиты

Ограничения применения

• Не защищает от длительных перенапряжений - только от кратковременных импульсов
• Не подходит для трёхфазных сетей без установки трёх модулей (по одному на каждую фазу)
• IP20 - нельзя использовать вне закрытого щита, даже в помещении с высокой влажностью
• Не является автоматическим выключателем - не обеспечивает защиту от КЗ или перегрузки
• Не рекомендуется для установки в щитах без заземления

Примеры использования

• Защита электроники в квартире: компьютер, телевизор, система умного дома
• Щит на этаже многоквартирного дома - перед группой розеток
• Производственный участок: контроллеры, ЧПУ-станки, датчики
• Офисные помещения: серверы, принтеры, системы видеонаблюдения

Практические советы

• Выбирайте этот модуль только для сетей с заземлением - без PE-проводника он не будет работать эффективно
• Обязательно сочетайте с автоматом на 125 А или меньше - чтобы при выходе из строя модуль можно было отключить
• Проверяйте индикатор состояния ежегодно - если он красный, замените модуль
• При установке в старые щиты убедитесь, что DIN-рейка соответствует стандарту EN 60715
• Для трёхфазных систем используйте три модуля Legrand DX3 1 модуль, 275 В - по одному на L1, L2, L3
