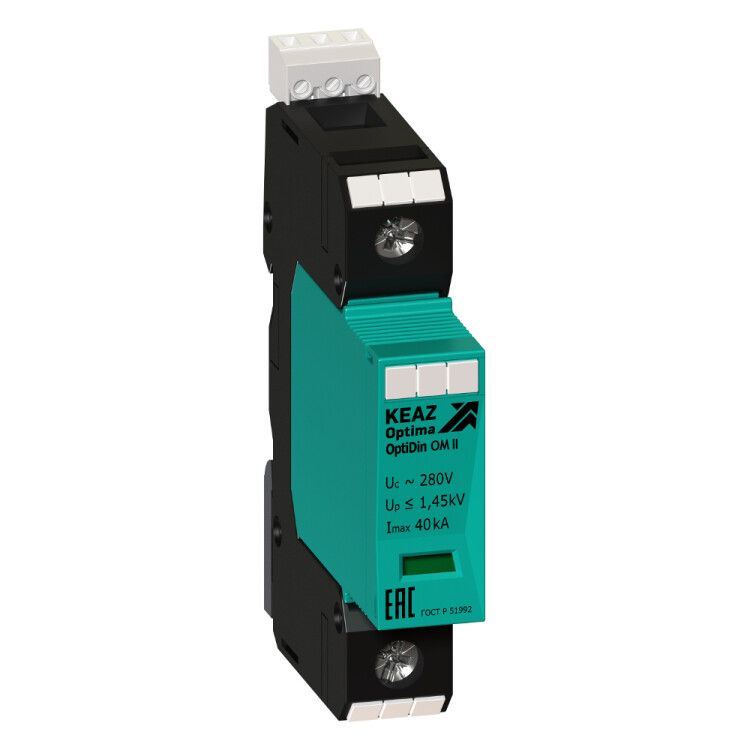

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-II-0-280/40 | 261381 КЭАЗ

Сменный модуль ограничителя импульсных перенапряжений (УЗИП) OptiDin OM-II-0-280/40 от КЭАЗ предназначен для защиты электронного оборудования от кратковременных скачков напряжения в сетях переменного тока 230 В. Модуль устанавливается на DIN-рейку и легко заменяется при износе, что делает его удобным решением для обслуживания распределительных щитов.

Назначение и область применения

Сменный модуль ограничителя импульсных перенапряжений (УЗИП) OptiDin OM-II-0-280/40 защищает оборудование от импульсных перенапряжений, возникающих при грозовых разрядах, коммутационных процессах или аварийных ситуациях в сети. Подходит для установки в жилых, офисных и промышленных распределительных щитах. Применяется в системах питания с TN-S, TN-C-S и TT. Относится к классу II+III по ГОСТ Р 51992-2011 - обеспечивает вторичную защиту после основного УЗИП первого уровня.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока - работает в стандартной бытовой и промышленной сети 220–240 В.
• Номинальный разрядный ток: 20 кА - выдерживает типовые импульсы высокой мощности, такие как удары молнии средней силы.
• Защитное напряжение: до 1450 В - ограничивает напряжение на защищаемом оборудовании ниже этого порога.
• Отключающая способность при коротком замыкании: 25 кА - безопасно отключается при аварийном токе, предотвращая возгорание.
• Количество полюсов: 1 - защищает одну фазу (L) и ноль (N) внутри одного модуля.
• Способ монтажа: DIN-рейка 35 мм - совместим со всеми стандартными щитами.
• Количество модулей DIN: 1 - занимает минимальное место в щите.
• Степень защиты: IP20 - защищен от доступа пальцев и крупных предметов, но не от пыли и влаги; требует установки внутри закрытого щита.
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C и повышенной влажности, подходит для помещений с контролируемым микроклиматом.
• Номинальное напряжение постоянного тока: 0 В - не предназначено для цепей постоянного тока.
• Нормативный документ: ГОСТ Р 51992-2011 - соответствует российским требованиям к УЗИП.

Совместимость и монтаж

Сменный модуль ограничителя импульсных перенапряжений (УЗИП) OptiDin OM-II-0-280/40 совместим с любыми щитами, оснащёнными DIN-рейкой 35 мм. Для установки достаточно зафиксировать модуль на рейке и подключить провода L и N к зажимам. Наличие конфигурации системы позволяет использовать его в однофазных сетях с общим PEN-проводником. Модуль имеет индикатор состояния - при выходе из строя он меняет цвет, сигнализируя о необходимости замены. Замена выполняется без отключения всей группы - достаточно отсоединить два провода и вынуть старый модуль.

Безопасность и стандарты

Сменный модуль ограничителя импульсных перенапряжений (УЗИП) OptiDin OM-II-0-280/40 сертифицирован по ГОСТ Р 51992-2011 и соответствует требованиям безопасности для устройств класса II+III. Конструкция исключает возможность самопроизвольного воспламенения при отказе благодаря термическому разъединителю. IP20 не допускает использование вне герметичных корпусов - установка возможна только в закрытых распределительных щитах.

Преимущества

• Сменная конструкция - не требуется менять весь блок УЗИП, только повреждённый модуль.
• Минимальный размер - один модуль DIN экономит место в щите.
• Высокая отключающая способность - надёжно работает даже при значительных аварийных токах.
• Индикация состояния - наглядно показывает работоспособность без тестирования.
• Поддержка класса II+III - сочетает функции вторичной защиты и оконечной фильтрации помех.

Ограничения применения

• Не применяется в цепях постоянного тока - номинальное напряжение DC равно 0 В.
• Не предназначен для открытой установки - IP20 требует помещения в закрытый щит.
• Не заменяет первичный УЗИП I класса - должен использоваться как часть многоступенчатой системы защиты.
• Работает только в сетях с напряжением 230 В - не подходит для трёхфазных систем без нескольких модулей.

Примеры использования

• Щит управления насосной станцией - защита частотного преобразователя от скачков напряжения.
• Распределительный щит многоквартирного дома - дополнительная защита розеточных групп и домашней автоматики.
• Шкаф управления конвейером на заводе - снижение риска выхода из строя PLC и датчиков.
• Оборудование офиса - защита серверов, компьютеров и оргтехники от импульсных помех через розеточные блоки.

Практические советы

• Перед установкой проверьте, есть ли в щите свободное место минимум на один модуль DIN и достаточное сечение проводов (не менее 2,5 мм2).
• При замене всегда отключайте питание - хотя модуль можно менять без отключения нагрузки, риск поражения током остаётся.
• Не используйте этот модуль как единственный уровень защиты - он эффективен только в паре с УЗИП I класса на входе объекта.
• Проверяйте индикатор состояния каждые 6–12 месяцев - при изменении цвета замените модуль немедленно.
• Для трёхфазных систем потребуется три таких модуля - по одному на каждую фазу и ещё один на ноль, если используется система TN-C-S.
