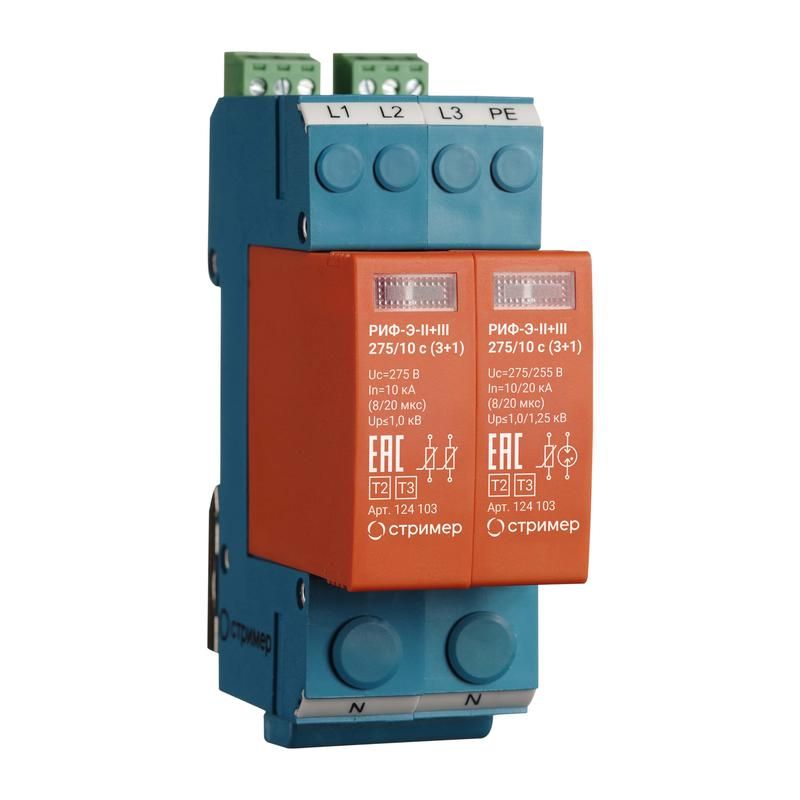

Устройство защиты от импульсных перенапряжений РИФ-Э-II+III 275/10 с (3+1) Стример 124103 c

Устройство защиты от импульсных перенапряжений РИФ-Э-II+III 275/10 (3+1) Стример 230AC 10кА с визуальным сигналом для DIN-рейки предназначено для защиты электрооборудования от кратковременных скачков напряжения, возникающих при молниях или коммутационных процессах. Этот тип УЗИП сочетает функции устройств второго и третьего класса защиты, что делает его универсальным решением для установки вблизи чувствительной техники. Артикул 124103 и серия РИФ-Э обеспечивают совместимость с промышленными щитами, где важна надёжность и визуальный контроль состояния.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-II+III 275/10 (3+1) Стример 230AC 10кА с визуальным сигналом для DIN-рейки применяется в силовых цепях переменного тока для защиты от импульсных перенапряжений, вызванных молниенаправленными разрядами или коммутацией крупных потребителей. Подходит для установки в распределительных щитах объектов жилищного, промышленного и коммерческого назначения. Особенно эффективно работает в зонах 2–3 молниезащиты согласно ГОСТ Р МЭК 62305-1. Рекомендовано устанавливать ближе к защищаемому оборудованию - на расстоянии не более 5 метров.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток)
• Тип: Комбинированный УЗИП класса II+III
• Номинальный разрядный ток (I_n): 20 кА
• Защитное напряжение (U_p): ≤1000 В
• Количество полюсов: 3P+N (три фазы + нейтраль)
• Способ монтажа: На DIN-рейку 35 мм, занимает 2 модуля
• Система заземления: TN-S, TT
• Степень защиты: IP20 (защита от прикосновения и твердых предметов, не герметична)
• Диапазон рабочих температур: от -40 C до +80 C
• Максимальное сечение подключаемого провода: 25 мм2
• Сигнализация: Визуальная (цветной индикатор - красный при выходе из строя)
• Гарантийный срок: 2 года
• Рекомендуемый предохранитель: 63 А, gL/gG

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-II+III 275/10 (3+1) Стример 230AC 10кА с визуальным сигналом для DIN-рейки состоит из двух сменных модулей и одной базовой платформы. База крепится на DIN-рейку, после чего модули вставляются и фиксируются механически. Подключение выполняется к фазным (L1, L2, L3), нейтральному (N) и защитному заземляющему (PE) проводникам. Для обеспечения эффективной работы важно соблюдать минимальную длину соединительных проводов между УЗИП и защищаемым оборудованием - не более 5 м. Каждый модуль содержит варистор и газонаполненный разрядник, которые работают совместно для снижения уровня перенапряжения. Контакты дистанционной сигнализации позволяют подключить внешнюю цепь управления (например, реле аварийного отключения).

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Применяется в системах заземления TN-S и TT, где есть четкое разделение нейтрали и защитного проводника. Наличие оптической сигнализации позволяет оперативно выявить отказ рабочего элемента, исключая риск продолжения работы устройства в неисправном состоянии. Индикация красным цветом указывает на необходимость замены модуля. Устройство не требует обслуживания, но при срабатывании - замена обязательна.

Преимущества

• Комбинированный класс II+III обеспечивает одновременную защиту от высокой энергии удара (класс II) и точечное ограничение напряжения до безопасного уровня (класс III)
• Двухмодульная конструкция упрощает замену - достаточно снять только поврежденный модуль, не трогая всю сборку
• Визуальный индикатор позволяет контролировать состояние без тестирования мультиметром
• Широкий температурный диапазон (-40…+80 C) допускает применение в неотапливаемых помещениях и на улице внутри шкафов
• Поддержка максимального сечения провода 25 мм2 - совместимо с большинством промышленных кабелей

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Не используется в IT-системах заземления - требуется наличие PEN-провода
• Не заменяет основную защиту (устройства класса I), а лишь дополняет её; в зоне 1 молниезащиты нужен отдельный УЗИП класса I
• Не рассчитан на постоянные перегрузки - только на импульсы; длительное превышение 230 В приведёт к выходу из строя
• При использовании в сетях с частыми перенапряжениями срок службы сокращается - необходимо регулярно проверять индикатор

Примеры использования

• Щиты питания промышленных станков, насосов, конвейеров
• Распределительные щиты многоквартирных домов, торговых центров, офисных зданий
• Объекты с высокой вероятностью попадания молнии: склады, антенны, котельные
• Системы автоматизации и управления, где чувствительная электроника расположена рядом с силовым оборудованием

Практические советы

• Перед установкой убедитесь, что система заземления соответствует TN-S или TT - иначе УЗИП не будет работать должным образом
• Провода к УЗИП должны быть короткими и прямыми - длинные и петлевые соединения увеличивают уровень перенапряжения
• Выбирайте предохранитель 63 А gL/gG - он обеспечит быстрое отключение при пробое, не давая перегреву распространиться
• Проверяйте индикатор хотя бы раз в год - даже если оборудование работает, сработавший модуль уже не восстановим
• При замене используйте оригинальные сменные модули от серии РИФ-Э - совместимость гарантируется только с базой того же производителя
• Не устанавливайте УЗИП сразу после входного автомата - лучше разместите его перед групповыми автоматами, чтобы защитить все ответвления
