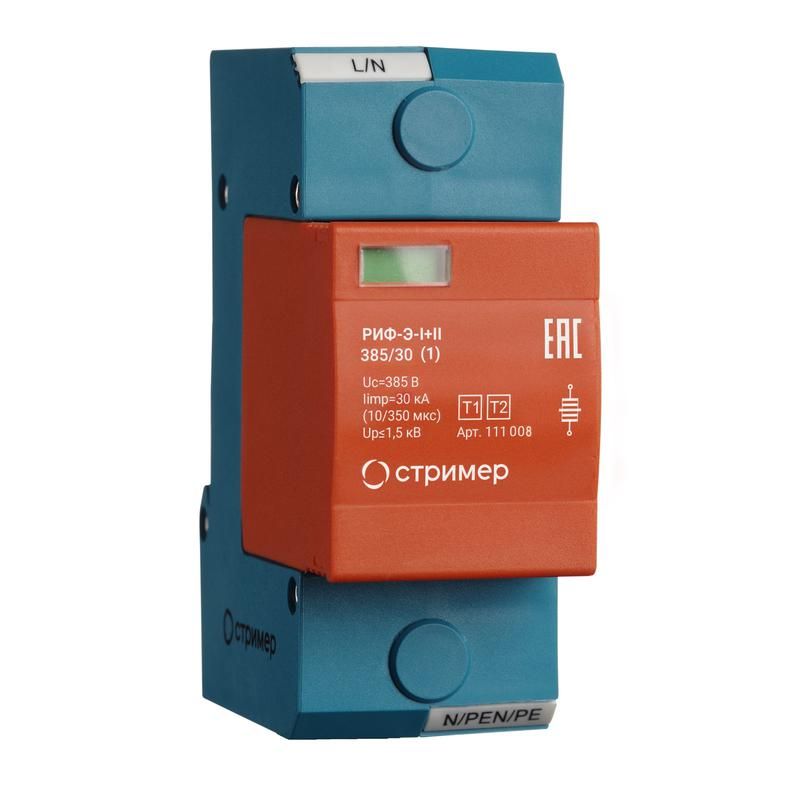

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (1) Стример 111008

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 230AC 50кА с визуальным сигналом Стример предназначено для защиты электрооборудования от высоковольтных импульсов, возникающих при молниях или аварийных режимах в сетях переменного тока. Бренд Стример реализовал в этом устройстве сочетание надежной защиты первого и второго уровня в одном корпусе с возможностью замены модуля после срабатывания.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 230AC 50кА с визуальным сигналом Стример защищает электрические цепи от кратковременных скачков напряжения, вызванных прямыми или непрямыми ударами молнии, а также коммутационными процессами в распределительных сетях. Подходит для установки в главных вводных щитах зданий, промышленных объектах, энергообъектах и других местах, где требуется защита на границе между зоной молниезащиты 0A(B) и 1.

Технические характеристики

• Класс защиты: I+II — совмещает функции первичной защиты (от прямых ударов молнии) и вторичной (от остаточных перенапряжений)
• Номинальное напряжение: 230 В AC
• Максимальный ток импульса: 50 кА (8/20 мкс) — способно поглотить мощные импульсы, эквивалентные прямому попаданию молнии
• Рабочее напряжение: до 385 В — обеспечивает безопасную работу при колебаниях сети
• Тип устройства: коммутирующее, с мультиэлектродным газонаполненным разрядником
• Полюсность: однополюсное — защищает один фазный проводник (L), либо PEN/PE при использовании в TN-C-S системах
• Индикация состояния: визуальный сигнал — цветная метка показывает работоспособность модуля (при сработке меняет цвет)
• Рекомендуемый предохранитель: не менее 125 А, тип gL/gG — необходим для защиты самого УЗИП от перегрузок

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 230AC 50кА с визуальным сигналом Стример устанавливается на DIN-рейку 35 мм в распределительном щите. Модуль легко заменяется без демонтажа всей конструкции — достаточно отключить питание, отсоединить провода и вытащить поврежденный элемент. Для подключения используются клеммы, рассчитанные на жилы сечением до 35 мм². Обязательно соблюдать полярность при подключении к L, PEN или PE. Нельзя использовать в сетях постоянного тока или с напряжением выше 230 В AC.

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Произведён в соответствии с нормами для защиты в зонах 0A(B)–1, что подтверждает его соответствие международным стандартам молниезащиты. Конструкция исключает риск возгорания при штатном срабатывании благодаря термической стабильности газонаполненного разрядника.

Преимущества

• Объединяет два уровня защиты (I+II) в одном устройстве — снижает количество компонентов в щите
• Сменный модуль позволяет быстро восстановить защиту без замены всего аппарата
• Визуальная индикация сразу указывает на необходимость замены — не требует тестирования приборами
• Высокая токоёмкость (50 кА) делает его подходящим для регионов с частыми грозами и сложными условиями электроснабжения

Ограничения применения

• Не предназначен для работы в сетях постоянного тока
• Не следует применять в качестве основного средства защиты от перегрузок — обязательно использование внешнего предохранителя 125 А gL/gG
• Не рекомендовано установление в помещениях с температурой ниже -40 °C или выше +70 °C — указаны рабочие условия, но точные данные не предоставлены; при отсутствии спецификаций лучше избегать крайних значений
• Не защищает от длительных перенапряжений (например, при обрыве нуля) — для этого нужны другие устройства

Примеры использования

• Главный ввод в многоэтажный жилой дом или административное здание
• Щиты на промышленных предприятиях — станки, насосы, системы автоматизации
• Энергетические подстанции, трансформаторные пункты
• Объекты связи, серверные комнаты, где важна целостность питания

Практические советы

• Перед установкой проверьте, чтобы номинал вашего вводного автомата был не меньше 125 А — иначе УЗИП не будет защищено от сверхтоков
• Подключение выполняйте с минимальной длиной проводов — длинные кабели увеличивают индуктивность и снижают эффективность защиты
• Проверяйте индикатор состояния каждые 6–12 месяцев — изменение цвета означает, что модуль сработал и нуждается в замене
• При замене используйте оригинальный модуль от Стример — совместимость гарантируется только с родными запчастями
• Убедитесь, что место установки доступно для обслуживания — модуль нельзя менять, если он закрыт глухой крышкой
