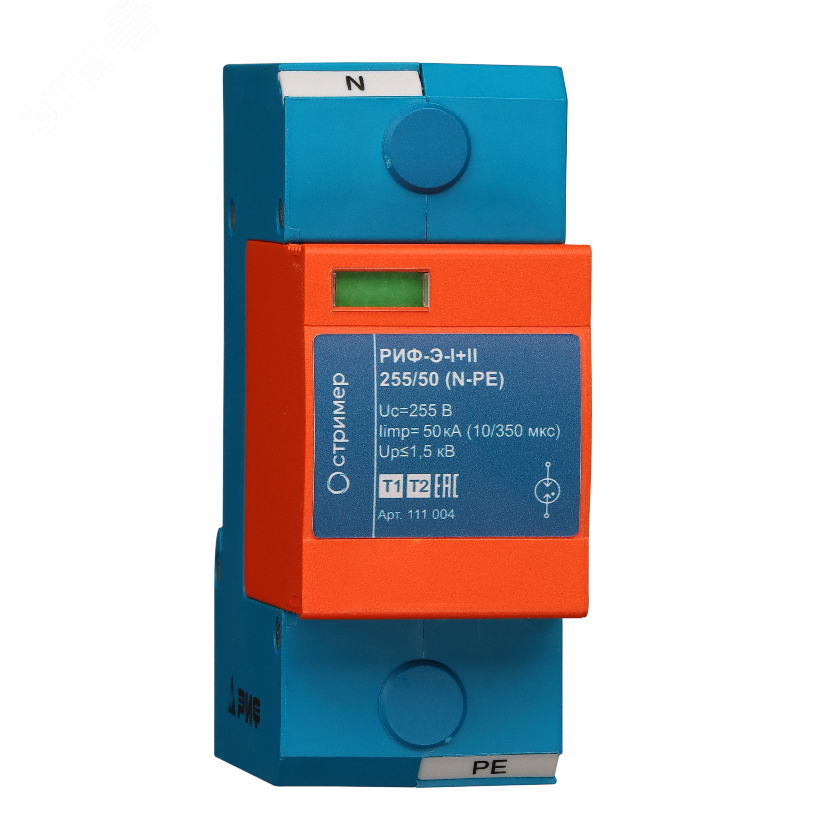

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/50 (N-PE) - Стример

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/50 (N-PE) Стример 230AC 1.5кВ 50кА с визуальным сигналом - это двухмодульное устройство класса I+II, предназначенное для защиты нулевого проводника (N/PE) в сетях переменного тока 255 В, 50–60 Гц. Благодаря высокой устойчивости к импульсным скачкам (до 50 кА) и визуальному индикатору состояния, РИФ-Э-I+II 255/50 (N-PE) Стример обеспечивает надежную защиту электрооборудования в условиях повышенной опасности молниевых воздействий.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/50 (N-PE) Стример применяется для защиты силовых цепей от импульсных перенапряжений, вызванных молниенакоплением или коммутационными процессами. Особенно эффективно в местах входа энергоснабжения в здание - там, где возможны прямые или близкие удары молнии.

• Защищает нулевой проводник (N/PE) в системах заземления TN-S и TT
• Подходит для установки в распределительных щитах первого уровня (зоны 0A–1 по ГОСТ Р МЭК 62305-1)
• Используется в объектах с мощным оборудованием: промышленные станки, насосные станции, системы освещения, конвейеры, серверные помещения

Технические характеристики

• Номинальное напряжение: 255 В AC
• Тип устройства: ограничитель импульсных перенапряжений класса I+II (коммутирующий тип)
• Защитное напряжение: ≤1,5 кВ
• Импульсный ток (10/350 мкс): 50 кА - способно выдерживать энергию прямого удара молнии
• Номинальный импульсный ток (8/20 мкс): 50 кА - обеспечивает защиту от вторичных импульсов
• Количество модулей DIN: 2 (занимает 35 мм ширины)
• Количество полюсов: 1 (только для N/PE)
• Максимальное сечение подключаемого провода: 35 мм2
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Рабочий температурный диапазон: от -40 C до +80 C
• Гарантийный срок: 2 года

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/50 (N-PE) Стример монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые зажимы - подходят медные провода сечением до 35 мм2. Каждый модуль имеет фиксированную базу, позволяющую легко заменить поврежденный элемент без демонтажа всей группы.

Обязательно используйте предохранитель gL/gG номиналом 200 А на входе цепи, чтобы гарантировать отключение при аварии. Установка должна выполняться перед основными УЗИП класса II, так как РИФ-Э-I+II 255/50 (N-PE) Стример работает как первичная защита.

Безопасность и стандарты

• Соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1
• Произведено в соответствии с нормами для устройств класса I+II
• Совместимо с системами заземления TN-S и TT
• Не предназначено для работы в системах IT

Преимущества

• Высокая прочность к токовым нагрузкам: 50 кА по обоим стандартам (10/350 и 8/20)
• Визуальный индикатор состояния - сразу видно, когда устройство вышло из строя
• Сменный модуль - можно заменить только повреждённый элемент, не трогая всю сборку
• Широкий температурный диапазон позволяет использовать в холодных регионах и в необогреваемых щитовых
• Оптимизировано для защиты именно N/PE - снижает риск пробоя между нулём и землёй

Ограничения применения

• Не используется в системах заземления IT - требует наличия PE-проводника
• Не защищает фазные проводники - для них нужны отдельные УЗИП
• IP20 - нельзя устанавливать во влажных, пыльных или открытых помещениях без корпуса
• Не рассчитано на постоянное напряжение выше 255 В - запрещена работа в сетях 400 В
• Требует обязательной защиты предохранителем 200 А; без него возможна потеря функционала или возгорание

Примеры использования

• Главный ввод питания в производственный цех - первый уровень защиты перед групповыми УЗИП
• Щитовая на крыше здания, где есть антенны или внешние кабели
• Электроустановки в сельской местности с высокой грозовой активностью
• Центры обработки данных - защита нулевого провода от потенциальных скачков

Практические советы

• Перед установкой проверьте соответствие системы заземления - только TN-S или TT
• При монтаже соблюдайте минимальную длину соединительных проводов - чем короче, тем лучше защита
• Не забывайте про предохранитель 200 А gL/gG - он обязателен для безопасности
• Проверяйте индикатор состояния каждые 6 месяцев - если цвет изменился, замените модуль
• При использовании нескольких УЗИП в одной цепи - располагайте РИФ-Э-I+II 255/50 (N-PE) Стример ближе к источнику питания
