Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 275/12,5 (3+0) (113 002) - 113002 Стример

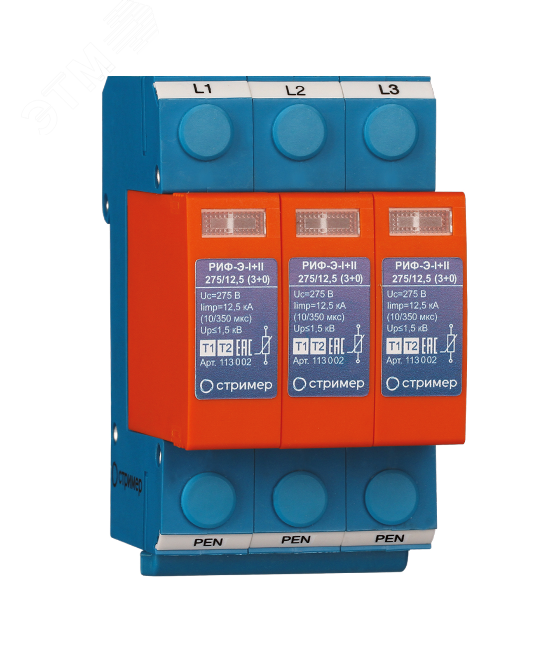

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 275/12,5 (3+0) Стример - трёхполюсный ограничитель импульсных перенапряжений класса I+II, предназначен для защиты электрооборудования в сетях 230 В от молниенаправленных и коммутационных скачков напряжения. Артикул 113002, бренд Стример, серия РИФ-Э.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 275/12,5 (3+0) Стример защищает силовые цепи переменного тока с напряжением до 275 В и частотой 50–60 Гц. Подходит для установки в распределительных щитах объектов с воздушным или кабельным вводом питания - жилые дома, производственные помещения, торговые центры, инфраструктурные сооружения. Защищает фазные и PEN-провода от перенапряжений «провод-земля». Соответствует требованиям зон молниезащиты 0A(B)–1 по ГОСТ Р МЭК 62305-1.

Технические характеристики

• Номинальное напряжение: 275 В AC
• Защитное напряжение (ограничение): 1500 В
• Импульсный ток (10/350 мкс): 12,5 кА - обеспечивает устойчивость к прямому попаданию молнии
• Номинальный импульсный ток (8/20 мкс): 40 кА - выдерживает вторичные импульсы и коммутационные перенапряжения
• Количество полюсов: 3 (L/L/L или L/L/PEN)
• Система заземления: TN-C
• Способ монтажа: крепление на DIN-рейку 35 мм
• Количество модулей: 3 (занимает 3 ширины стандартной DIN-рейки)
• Максимальное сечение подключаемого провода: 35 мм2
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Диапазон рабочих температур: от -40 C до +80 C
• Гарантийный срок: 2 года

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 275/12,5 (3+0) Стример монтируется на стандартную DIN-рейку шириной 35 мм. Каждый полюс имеет клеммы для подключения фазного или PEN-проводника. Подключение выполняется медными проводниками сечением до 35 мм2. Обязательно соблюдать минимальную длину подводящих проводов - не более 0,5 м, чтобы сохранить эффективность ограничения напряжения. Установка возможна только в щитах с системой заземления TN-C. Нельзя использовать в IT или TT системах без доработки схемы.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 51992-2002 и МЭК 61643-11. Произведён в соответствии с классом I+II по функциональному назначению: сочетает защиту от прямого удара молнии (класс I) и ограничение напряжения до безопасного уровня для оборудования (класс II). Предназначен для работы в условиях, определённых в ГОСТ Р МЭК 62305-1. Встроенный визуальный индикатор показывает состояние работоспособности - зелёный цвет = исправно, красный = требуется замена.

Преимущества

• Трёхкомпонентная конструкция с сменными варисторными модулями - позволяет заменить повреждённый модуль без замены всего устройства
• Высокая устойчивость к импульсному току 40 кА (8/20 мкс) - надёжно работает даже в районах с высокой грозовой активностью
• Визуальный индикатор состояния - исключает необходимость тестирования мультиметром, снижает риск эксплуатации неисправного УЗИП
• Широкий температурный диапазон (-40…+80 C) - подходит для установки в неотапливаемых щитовых и на улице внутри корпусов
• Совместим с предохранителями gL/gG номиналом 125–200 А - легко интегрируется в существующую защитную схему

Ограничения применения

• Не применяется в системах заземления TN-S, TT, IT - требует наличия совмещённого PEN-проводника
• IP20 не обеспечивает защиту от влаги и пыли - нельзя устанавливать вне закрытых щитов
• Не предназначен для защиты слаботочных цепей (связь, управление, сигнализация) - только для силовых цепей 230 В
• При использовании в сетях с высокими гармоническими искажениями возможна преждевременная деградация варистора - рекомендован контроль качества энергии

Примеры использования

• Главный входной щит многоквартирного дома - защита от молний через воздушную ЛЭП
• Щитовая на производстве с кабельным питанием от трансформаторной подстанции
• Распределительный щит торгового центра с мощными насосами, конвейерами, освещением
• Объекты связи, где есть внешние антенны или кабели, вводящие энергию в помещение

Практические советы

• Перед установкой проверьте тип системы заземления - устройство РИФ-Э-I+II 275/12,5 (3+0) Стример работает **только** в TN-C
• Подключайте провода плотно, используйте наконечники для многожильных проводов - особенно важно при сечении выше 16 мм2
• Заменяйте модули при появлении красного индикатора; не дожидайтесь отказа оборудования
• Выбирайте автоматический выключатель с характеристикой gL/gG номиналом 125–200 А - это гарантирует координированную работу с УЗИП
• Не устанавливайте рядом с источниками тепла (например, возле термореле или нагревателей) - перегрев сокращает срок службы варисторов
• Проверяйте целостность контактов и состояние DIN-рейки каждые 1–2 года - особенно в условиях повышенной вибрации
